4.
5.
Beispiel

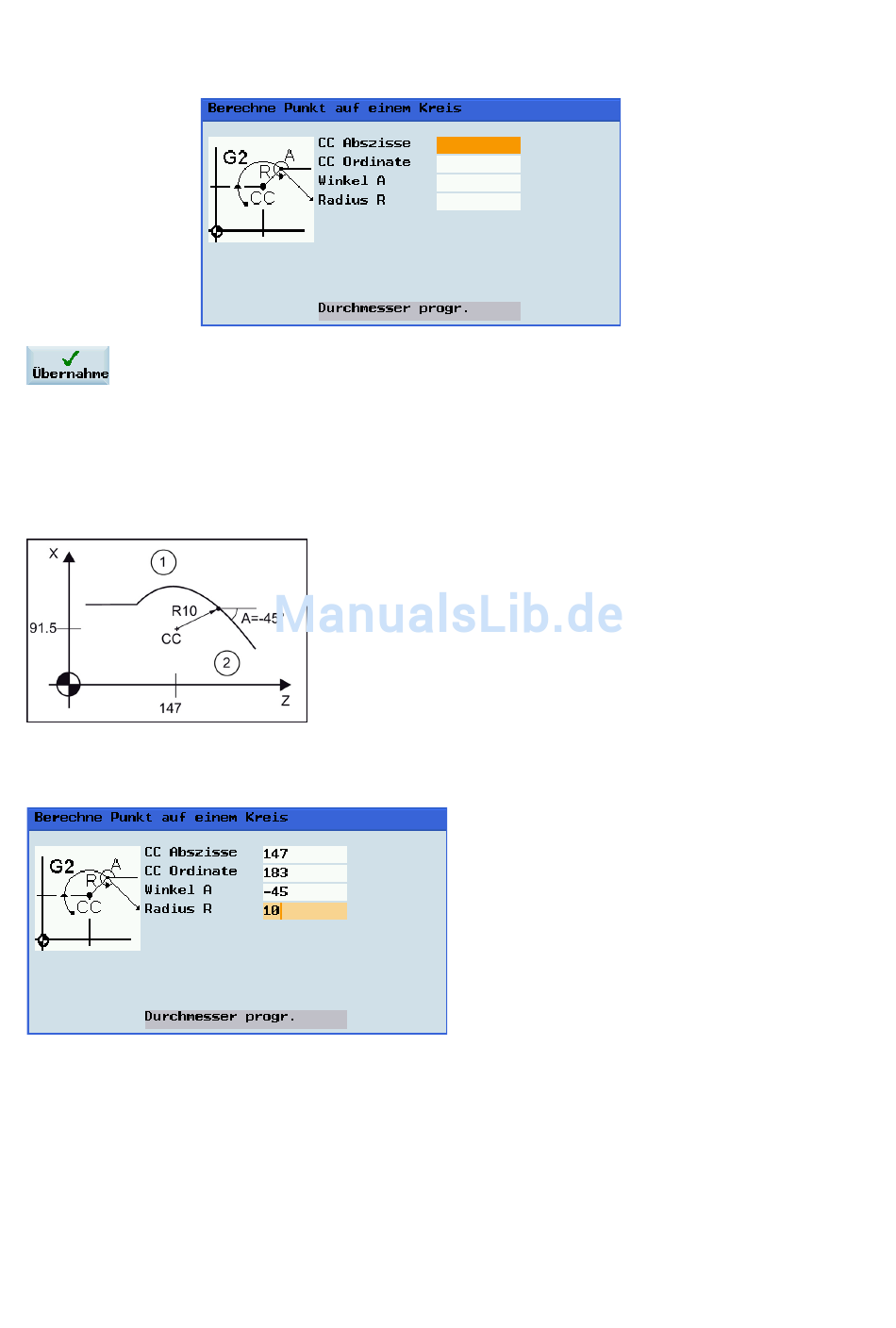

Berechnen des Schnittpunkts zwischen dem Kreissektor ① und der Geraden ② in Ebene G18.
Gegeben: Radius: 10
Kreismittelpunkt CC: Z=147 X=183 (Durchmesserprogrammierung.)
Anschlusswinkel der Geraden: -45°
Ergebnis: Z = 154.071
X = 190.071
Das Ergebnis wird in der Eingabemaske angezeigt.
Programmier- und Bedienhandbuch (Drehen)
6FC5398-5DP10-0AA1, 01/2014
Geben Sie den Kreismittelpunkt, den Winkel der Tangente und den Kreisradius in das folgende
Fenster ein:
Drücken Sie diesen Softkey, um den Abszissen- und Ordinatenwert des Punktes zu berechnen.
Dabei ist die Abszisse die erste Achse und die Ordinate die zweite Achse der Ebene. Der
Abszissenwert wird in das Eingabefeld kopiert, aus dem die Taschenrechnerfunktion aufgerufen
wurde, der Ordinatenwert in das nachfolgende Eingabefeld. Wurde die Funktion aus dem
Teileprogrammeditor aufgerufen, erfolgt das Speichern der Koordinaten unter den Achsnamen der
Grundebene.
