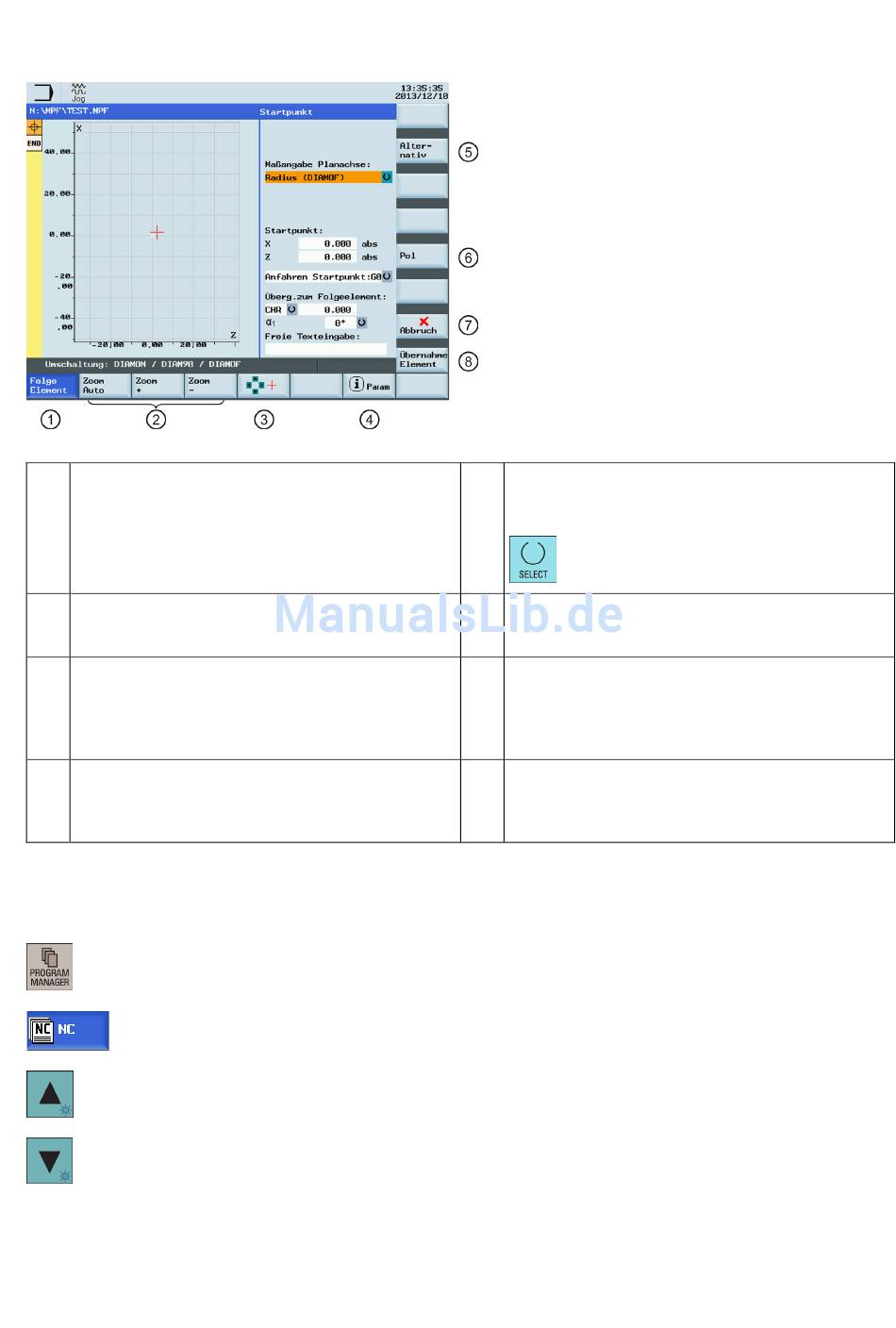

Softkey-Funktionen
①
Ein Element wurde mit den Cursor-Tasten
ausgewählt. Dieser Softkey vergrößert den
Bildbereich des ausgewählten Elements.
②
Vergrößert/verkleinert die Grafik bzw. passt ihre
Größe automatisch an.
③
Wenn Sie diesen Softkey auswählen, können Sie das
rote Fadenkreuz mit den Cursor-Tasten verschieben
und ein Bilddetail auswählen, das angezeigt werden
soll. Wenn Sie diesen Softkey deaktivieren, wird der
Eingabefokus wieder auf die Konturkette gesetzt.
④ Wenn Sie diesen Softkey drücken, werden zusätzlich
zum relevanten Parameter Hilfebilder angezeigt.
Drücken Sie den Softkey erneut, um den Hilfemodus
zu beenden.
A.12.1

Programmieren einer Kontur

Bedienfolge
1.
2.
3.
Programmier- und Bedienhandbuch (Drehen)
6FC5398-5DP10-0AA1, 01/2014
Wählen Sie den gewünschten Bedienbereich.
Drücken Sie diesen Softkey.
Wählen Sie mit den Cursor-Tasten ein Programm aus.
⑤
Drücken Sie diesen Softkey, um zwischen den
Auswahlen umzuschalten. Dieser Softkey entspricht
dem Drücken der folgenden Taste:
⑥
Definiert einen Pol für die Konturprogrammierung in
Polarkoordinaten. Der Pol kann nur in absoluten
kartesischen Koordinaten eingegeben werden.
⑦
Beendet den Kontureditor und kehrt zum
Programmeditor-Fenster zurück, ohne die zuletzt
bearbeiteten Werte an das Hauptprogramm zu
übergeben.
⑧ Speichert die Einstellungen für den Startpunkt.
