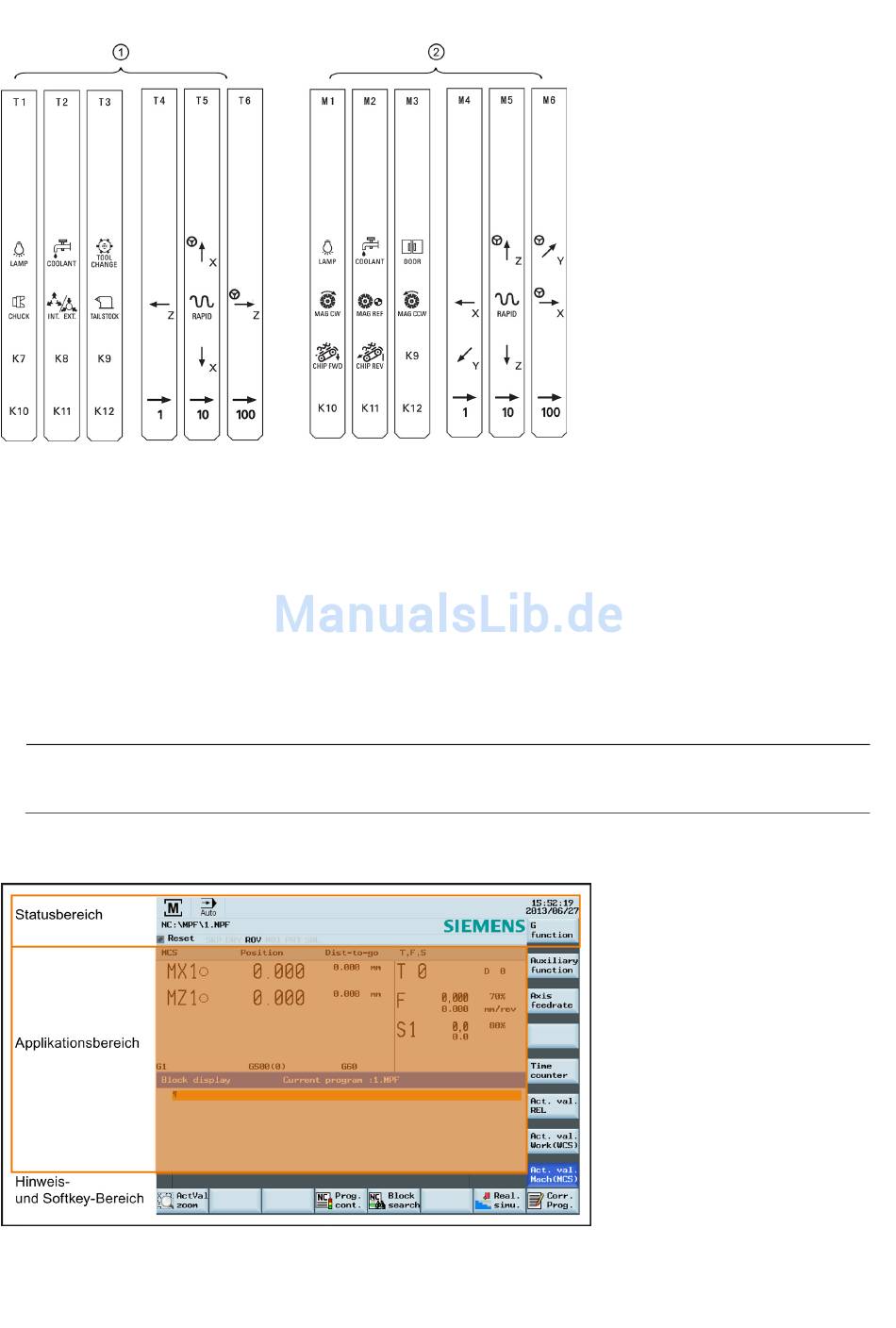

Kundenspezifische Einsteckstreifen
Das MCP-Paket enthält zusätzlich eine leere Kunststofffolie im A4-Format mit heraustrennbaren Streifen. Sie können eigene
Einsteckstreifen erstellen, wenn sich die vordefinierten für Ihren Bedarf nicht eignen.
Im Ordner \examples\MCP der Toolbox-DVD für die SINUMERIK 808D ADVANCED befinden sich eine
Symbolbibliotheksdatei und eine Vorlagendatei für Einsteckstreifen. Um kundenspezifische Einsteckstreifen zu erstellen,
gehen Sie folgendermaßen vor:
1. Kopieren Sie die gewünschten Symbole aus der Symbolbibliotheksdatei an die gewünschten Positionen in der
Einsteckstreifenvorlage.
2. Drucken Sie die Vorlage auf die leere Kunststofffolie im A4-Format.
3. Lösen Sie die Einsteckstreifen von der Kunststofffolie.
4. Ziehen Sie die voreingesteckten Streifen aus der MCP.
5. Stecken Sie Ihre benutzerdefinierten Streifen an der Rückseite der MCP ein.
Hinweis
In diesem Handbuch wird von einer Standard-Maschinensteuertafel MCP 808D ausgegangen. Sollten Sie eine andere
MCP einsetzen, kann die Bedienung von dieser Beschreibung abweichen.
1.3

Bildschirmeinteilung

12
Programmier- und Bedienhandbuch (Drehen)
6FC5398-5DP10-0AA1, 01/2014
