①
Reservierte Öffnung für Not-Halt-Taster
②
Handrad-Taste
Steuern der Achsbewegung mit externen Handrädern
③
Werkzeugnummernanzeige
Anzeige der aktuellen Werkzeugnummer
④
Betriebsart-Tasten
⑤
Programmsteuerungstasten
⑥
Benutzerdefinierte Tasten *
* Weitere Informationen siehe nachstehende Tabelle.

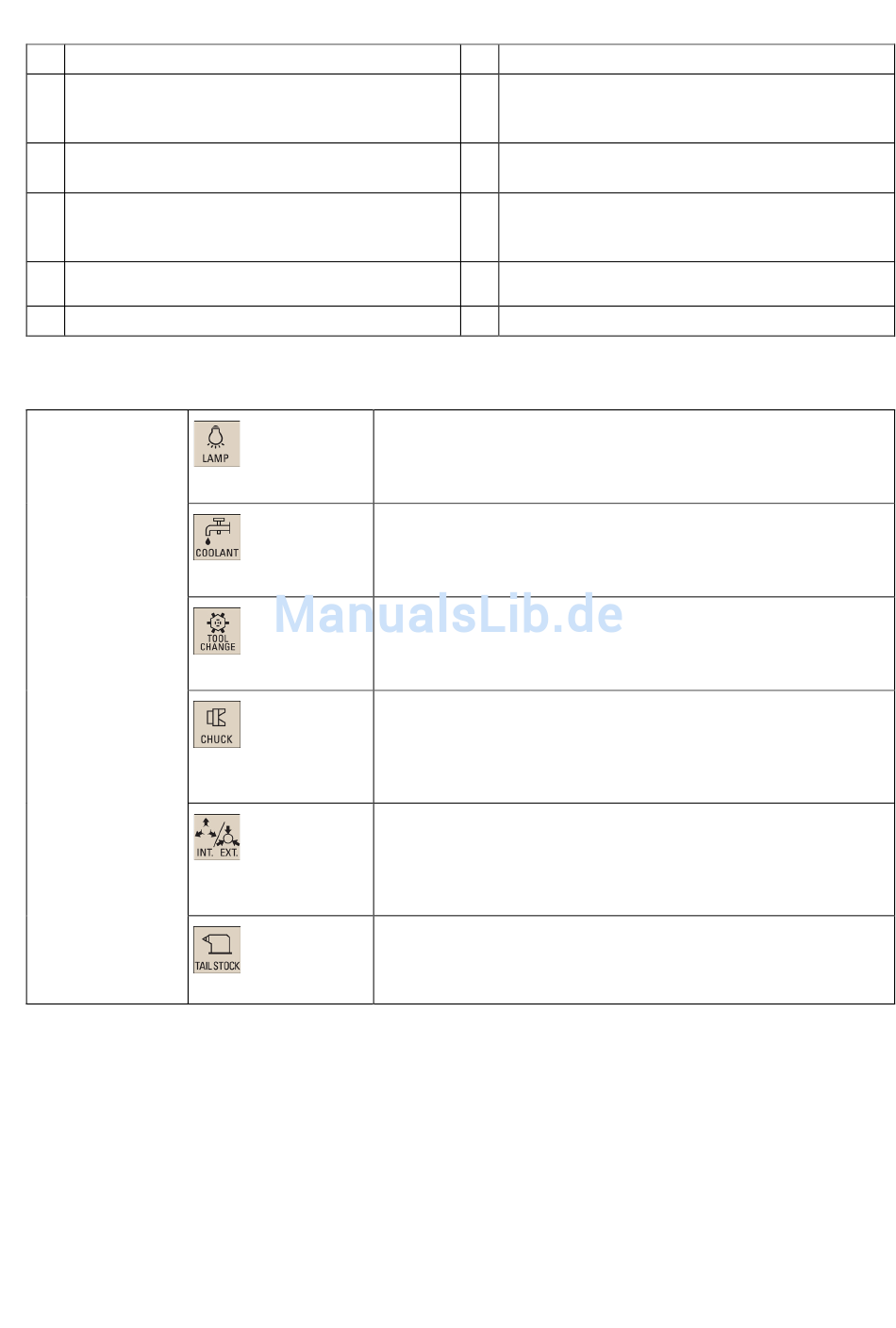

Weitere Informationen
Benutzerdefinierte
Tasten
Vordefinierte Einsteckstreifen
Das MCP (Maschinensteuertafel)-Paket umfasst zwei Sätze (jeweils sechs Stück) vordefinierter Einsteckstreifen. Ein Satz
ist für die Drehen-Variante der Steuerung vorgesehen und ist an der Rückseite der MCP voreingesteckt. Der andere Satz ist
für die Fräsen-Variante der Steuerung vorgesehen.
Wenn Sie über die Variante SINUMERIK 808D ADVANCED Fräsen der Steuerung verfügen, tauschen Sie die
voreingesteckten Streifen durch die Einsteckstreifen für die Fräsen-Variante aus.
Programmier- und Bedienhandbuch (Drehen)
6FC5398-5DP10-0AA1, 01/2014
⑦
Achsen-Verfahrtasten
⑧
Spindle-Override-Schalter
(nicht verfügbar auf der vertikalen MCP mit
reserviertem Handradslot)
⑨
Spindelstatustasten
⑩
Vorschub-Override-Schalter
Verfahren der ausgewählten Achse mit dem
angegebenen Vorschub-Override
⑪
Tasten zum Starten, Stoppen und Zurücksetzen des
Programms
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, wird die
Lampe ein- bzw. ausgeschaltet.
LED leuchtet: Die Lampe ist eingeschaltet.
LED aus: Die Lampe ist ausgeschaltet.
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, wird die
Kühlmittelzufuhr ein- bzw. ausgeschaltet.
LED leuchtet: Die Kühlmittelzufuhr ist eingeschaltet.
LED aus: Die Kühlmittelzufuhr ist ausgeschaltet.
Wenn Sie diese Taste drücken, werden sequenzielle Werkzeugwechsel
gestartet (nur in der Betriebsart "JOG" aktiv).
LED leuchtet: Die Maschine startet sequenzielle Werkzeugwechsel.
LED aus: Die Maschine stoppt sequenzielle Werkzeugwechsel.
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, wird das
Spannfutter aktiviert, um das Werkstück einzuspannen oder freizugeben.
LED leuchtet: Aktiviert das Spannfutter, um das Werkstück
einzuspannen.
LED aus: Aktiviert das Spannfutter, um das Werkstück freizugeben.
Drücken Sie diese Taste nur, wenn die Spindel gestoppt ist.
LED leuchtet: Aktiviert das externe Spannfutter, um das Werkstück
einwärts einzuspannen.
LED aus: Aktiviert das interne Spannfutter, um das Werkstück auswärts
einzuspannen.
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, wird der
Reitstock vorgefahren/zurückgezogen.
LED leuchtet: Fährt den Reitstock zum Werkstück vor, bis er das Ende
des Werkstück fest erfasst.
