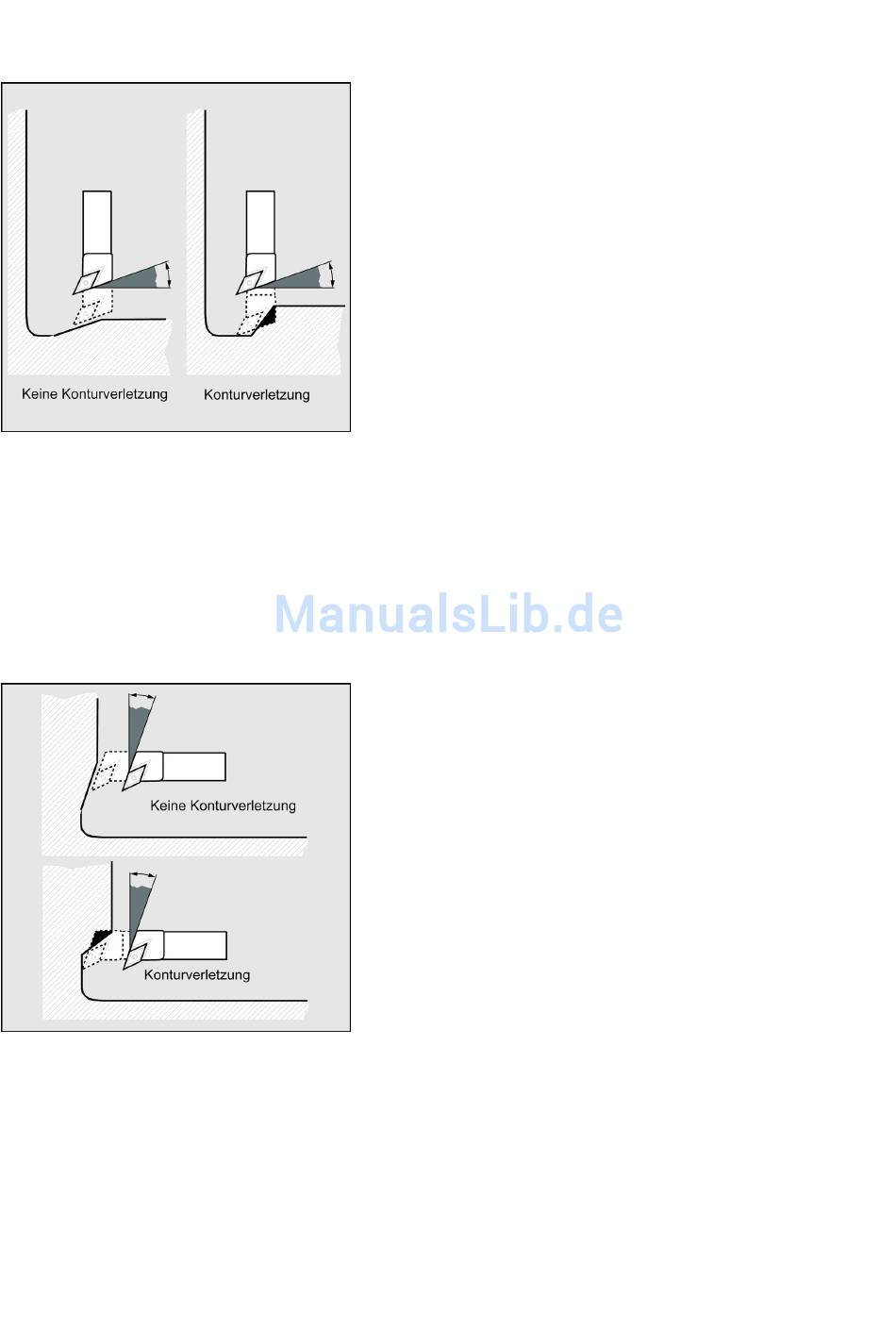

Konturüberwachung längs:
Bei der Eingabe des Freischneidwinkels ist zu beachten, dass dieser von der Bearbeitungsart Längs oder Plan abhängt. Soll
ein Werkzeug für Längs- und Planbearbeitung eingesetzt werden, müssen bei unterschiedlichen Freischneidwinkeln zwei
Werkzeugkorrekturen eingesetzt werden.
Im Zyklus wird überprüft, ob mit dem angewählten Werkzeug die programmierte Kontur bearbeitet werden kann.
Ist die Bearbeitung mit diesem Werkzeug nicht möglich, bricht der Zyklus mit Fehlermeldung (beim Abspanen) ab oder setzt
die Bearbeitung der Kontur mit Ausgabe einer Meldung fort (bei Freistichzyklen). Die Schneiden-Geometrie bestimmt dann
die Kontur.
Wenn der Freischneidwinkel in der Werkzeugkorrektur mit Null angegeben ist, erfolgt diese Überwachung nicht. Die
genauen Reaktionen sind bei den einzelnen Zyklen beschrieben.
Konturüberwachung plan:
