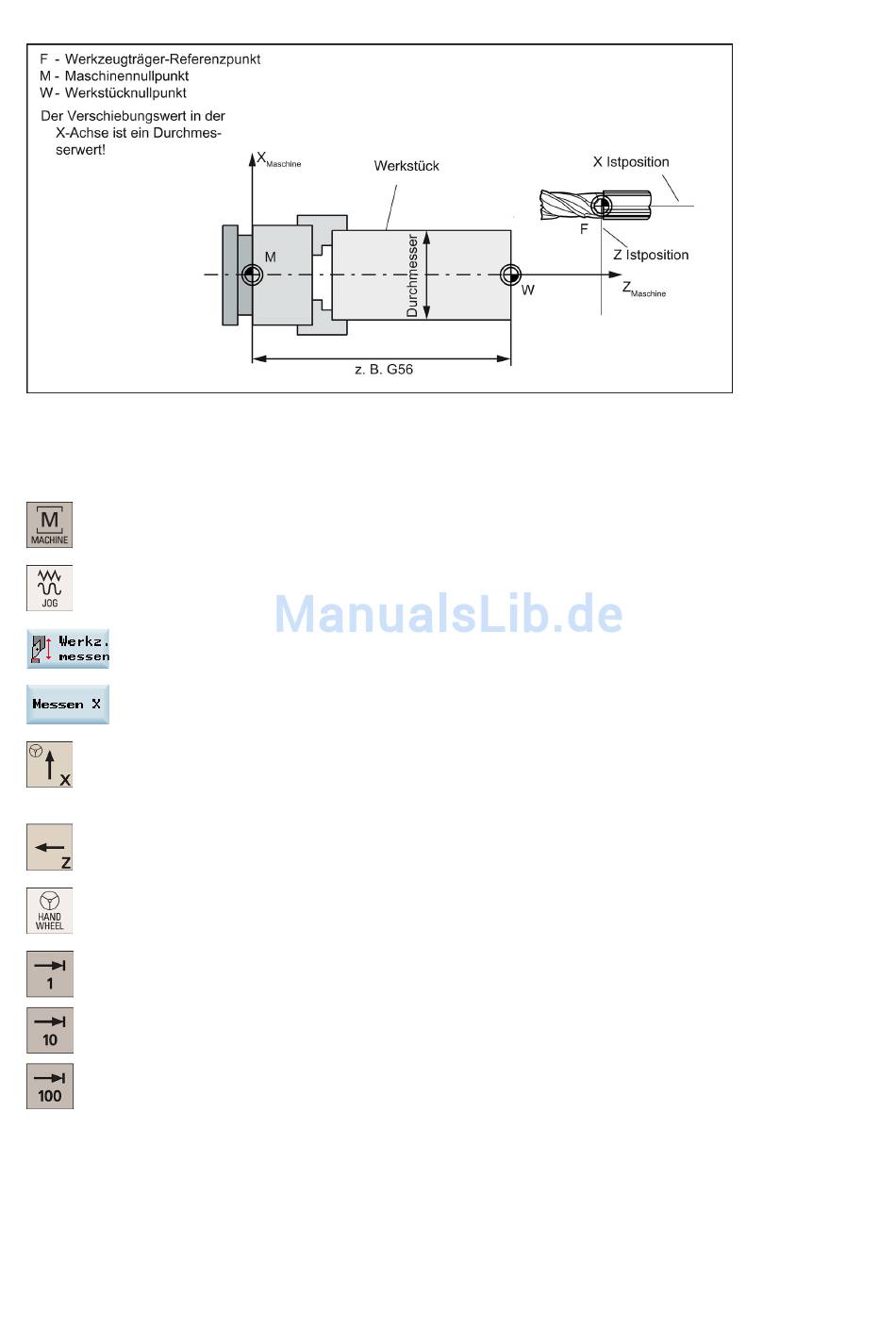

Bild 3-3 Ermitteln der Längenkorrekturen am Beispiel Fräser
Bedienfolge
Werkzeugmessung in der X-Richtung
1.
2.
3.
4.
5.
...
6.
7.
Programmier- und Bedienhandbuch (Drehen)
6FC5398-5DP10-0AA1, 01/2014
Wählen Sie den gewünschten Bedienbereich.
Wechseln Sie in die Betriebsart "JOG".
Öffnen Sie das Fenster "Messen Werkzeug manuell".
Drücken Sie diesen vertikalen Softkey, um das Werkzeug in der X-Richtung zu messen.
Fahren Sie das Werkzeug vor, um das Werkstück in der X-Richtung anzufahren.
Wechseln Sie in die Betriebsart "Handradsteuerung".
Wählen Sie einen geeigneten Override-Vorschub und fahren Sie dann das Werkzeug mit dem
Handrad vor, um die gewünschte Werkstückkante anzukratzen (oder die Kante des Einstellblocks,
falls einer verwendet wird).
