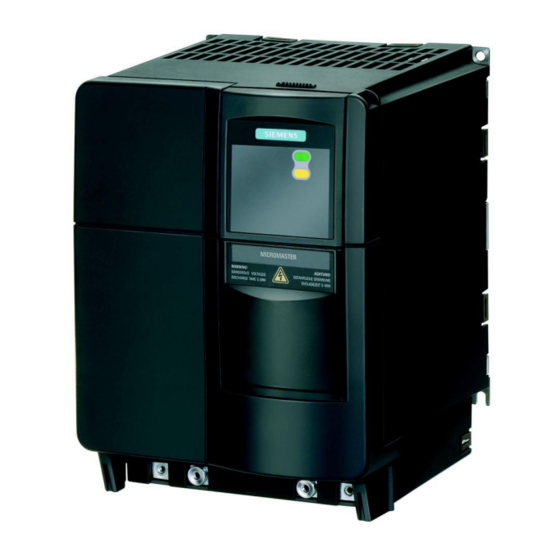

Siemens MICROMASTER 420 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Mikrocontroller
  5. MICROMASTER 420
  6. Betriebsanleitung

Siemens MICROMASTER 420 Betriebsanleitung

0,12kw-11kw
Vorschau ausblenden Andere Handbücher für MICROMASTER 420:
Inhaltsverzeichnis

Werbung

Quicklinks

MICROMASTER 420
0,12 kW - 11 kW
Betriebsanleitung
Anwenderdokumentation
6SE6400-5AA00-0AP0
Ausgabe 10/06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens MICROMASTER 420

Inhaltszusammenfassung für Siemens MICROMASTER 420

  • Seite 1 MICROMASTER 420 0,12 kW - 11 kW Betriebsanleitung Ausgabe 10/06 Anwenderdokumentation 6SE6400-5AA00-0AP0...

  • Seite 2: Dokumentation Zum Micromaster

    Liefert Informationen über Merkmale des MICROMASTER 420, wie Installation, Inbetriebnahme, Regelungsarten, Systemparameterstruktur, Störungsbehebung, Technische Daten. Außerdem enthält die Betriebsanleitung Informationen über die Optionen des MICROMASTER 420. Parameterliste Die Parameterliste enthält die Beschreibung aller Parameter in funktional strukturierter Reihenfolge, sowie eine ausführliche Beschreibung. Zusätzlich enthält die Parameterliste Funktionspläne, die Umrichterfunktionen...
  • Seite 3 Übersicht Installation Funktionen MICROMASTER 420 Fehlersuche und 0,12 kW - 11 kW -behebung Technische Daten Betriebsanleitung Anwenderdokumentation Optionen Elektromagnetische Verträglichkeit Anhang Ausgabe 10/06 Gültig für Index Umrichtertyp Softwareversion MICROMASTER 420 V1.2 0,12 kW - 11 kW Ausgabe 10/06...
  • Seite 4 Übereinstimmung wird keine Gewähr Konstruktion entstehen. übernommen. Die in diesen Unterlagen enthaltenen Informationen werden regelmäßig einer Revision © Siemens AG 2001 - 2005. Alle Rechte vorbehalten. unterzogen, und gegebenenfalls erforderliche Änderungen werden in die nächste Ausgabe MICROMASTER® ist eine eingetragene Handelsmarke aufgenommen.
  • Seite 5 Produkt Support über Service & Support-Leistungen bis zu den Support Tools im Shop. http://www.siemens.com/automation/service&support Kontaktadresse Sollten beim Lesen dieser Anleitung Fragen oder Probleme auftauchen, wenden Sie sich bitte anhand des am Ende dieser Anleitung befindlichen Formulars an Ihre zuständige Siemens-Niederlassung. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 6: Definitionen Und Warnhinweise

    übereinstimmen kann. Diese Verbindung wird normalerweise verwendet, um den Motor zu erden. Vorgeschriebene Verwendung Das Gerät darf nur für die in der Anleitung genannten Anwendungen eingesetzt werden, und nur in Verbindung mit Geräten und Komponenten, die von Siemens empfohlen und zugelassen sind. MICROMASTER 420 Betriebsanleitung...

  • Seite 7: Sicherheitshinweise

    Sicherheit und dazu, Beschädigung des Produkts oder der mit dem Gerät verbundenen Komponenten zu vermeiden. In diesem Kapitel sind Warnungen und Hinweise zusammengestellt, die für den Umgang mit MICROMASTER 420- Umrichtern allgemein gültig sind. Sie sind unterteilt in Allgemeines, Transport &...
  • Seite 8 EN 60204, 9.2.5.4). VORSICHT Der Anschluss der Netz-, Motor- und Steuerleitungen an den Umrichter muss so vorgenommen werden, wie in Bild 2-8 dargestellt, um zu verhindern, dass induktive und kapazitive Störungen die ordnungsgemäße Funktion des Umrichters beeinträchtigen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 9 460 V liefern, wenn es durch eine Sicherung vom Typ H, J oder K, einen Leitungsschutzschalter oder durch einen abgesicherten Motorabzweig geschützt ist (weitere Details siehe Anhang F). ♦ Das Gerät darf nicht als 'Not-Aus-Einrichtung' verwendet werden (siehe EN 60204, 9.2.5.4). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 10 Ausgabe 10/06 Reparaturen WARNUNG ♦ Reparaturen an dem Gerät dürfen nur vom Siemens-Service, von Reparatur- werkstätten, die von Siemens zugelassen sind oder von qualifiziertem Personal vorgenommen werden, das mit allen Warnungen und Bedienungs- verfahren aus diesem Handbuch gründlich vertraut ist.

  • Seite 11: Inhaltsverzeichnis

    Ausgabe 10/06 Inhaltsverzeichnis Inhaltsverzeichnis Übersicht ....................... 17 Der MICROMASTER 420 ..................18 Merkmale ........................ 19 Installation ......................21 Allgemeines ......................23 Betriebsumgebungsbedingungen ................23 Mechanische Installation ..................25 Elektrische Installation .................... 27 Funktionen......................35 Parameter ....................... 38 Bedienfelder für MICROMASTER ................52 Blockschaltbild ......................
  • Seite 12 Y-Kondensator bei Bauform B und C abklemmen..........203 Ventilator tauschen..................... 204 Ventilator tauschen, Bauform A ................204 Ventilator tauschen, Bauformen B und C ............. 205 Anwendbare Normen..................206 Nennkurzschlussstrom (SCCR) ................ 207 Liste der Abkürzungen..................208 Index ..........................211 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 13 Bild 2-1 Formieren ..........................23 Bild 2-2 Betriebsumgebungstemperatur .................... 23 Bild 2-3 Aufstellungshöhe........................24 Bild 2-4 Bohrmuster für MICROMASTER 420 ................... 25 Bild 2-5 MICROMASTER 420-Anschlussklemmen................30 Bild 2-6 Motor- und Netzanschlüsse....................30 Bild 2-7 Steuerklemmen des MICROMASTER 420................31 Bild 2-8 Verdrahtungsrichtlinien zur Minimierung der elektromagnetischen Störbeeinflussung..
  • Seite 14 DC-Bremse nach AUS1 / AUS3 ..................148 Bild 3-64 DC-Bremse nach externer Anwahl ..................149 Bild 3-65 Compound-Bremse ......................150 Bild 3-66 Fangen ..........................155 Bild 3-67 Vdc_max-Regler......................... 156 Bild 3-68 Umrichterreaktion ....................... 161 Bild 3-69 PTC-Kennlinie für 1LG- / 1LA-Motoren................162 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 15 Schlupfkompensation ......................173 Bild 3-75 Wirkung der U/f-Resonanzdämpfung ................. 174 Bild 3-76 Imax-Regler........................175 Tabellenverzeichnis Tabelle 2-1 Abmessungen und Drehmomente des MICROMASTER 420 ..........26 Tabelle 3-1 Parameterattribute........................ 40 Tabelle 3-2 Parameter P0700 ......................... 44 Tabelle 3-3 Parameter P1000 ......................... 45 Tabelle 3-4 Parameter P0719 .........................
  • Seite 16 Abmessungen, erforderlicher Kühlluft-Volumenstrom und Anzugsdrehmomente für Leistungsanschlüsse ......................185 Tabelle 5-3 Stromreduzierung in Abhängigkeit von der Pulsfrequenz........... 185 Tabelle 5-4 Technische Daten des MICROMASTER 420 ..............186 Tabelle 7-1 Zulässige Oberschwingungsstrom-Emissionen..............195 Tabelle 7-2 Allgemeiner Industrieeinsatz ....................196 Tabelle 7-3 Mit Filter, für Industrieeinsatz .....................

  • Seite 17: Übersicht

    Ausgabe 10/06 1 Übersicht Übersicht Dieses Kapitel enthält: Eine Zusammenfassung der wichtigsten Merkmale der Umrichter-Baureihe MICROMASTER 420. Der MICROMASTER 420 ..................18 Merkmale ........................ 19 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 18: Der Micromaster 420

    1 Übersicht Ausgabe 10/06 Der MICROMASTER 420 Die Umrichter der Baureihe MICROMASTER 420 sind Frequenzumrichter für die Drehzahlregelung von Drehstrommotoren. Die verschiedenen lieferbaren Modelle decken den Leistungsaufnahmebereich von 120 W (einphasig) bis 11 kW (dreiphasig) ab. Die Umrichter sind mit Mikroprozessorsteuerung ausgestattet und weisen modern- ste IGBT-Technologie auf (Insulated Gate Bipolar Transistor = Bipolartransistor mit isolierter Steuerelektrode).

  • Seite 19: Merkmale

    Schnelle Strombegrenzung (FCL) für abschaltfreien Betrieb Motorhaltebremse Eingebaute Gleichstrombremse Compound-Bremsung für verbesserte Bremsleistung Sollwertvorgabe über: ♦ Analogeingang ♦ Kommunikationsschnittstelle ♦ JOG-Funktion ♦ Motorpotentiometer ♦ Festfrequenzen Hochlaufgeber ♦ Mit Verrundung ♦ Ohne Verrundung Regelung mit Proportional-Integral-Reglerfunktion (PI) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 20 1 Übersicht Ausgabe 10/06 Schutzmerkmale Überspannungs-/Unterspannungsschutz Übertemperaturschutz des Umrichters Erdschluss-Schutz Kurzschluss-Schutz t thermischer Motorschutz PTC für Motorschutz Optionen Siehe Kapitel 6 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 21: Installation

    2 Installation Installation Dieses Kapitel enthält: Allgemeine Daten zur Installation Abmessungen des Umrichters Verdrahtungsrichtlinien zur Minimierung elektromagnetischer Störungen Einzelheiten zur elektrischen Installation Allgemeines ......................22 Betriebsumgebungsbedingungen ................23 Mechanische Installation ..................24 Elektrische Installation .................... 27 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 22: Allgemeines

    Querschnitt der Netzanschlusskabel entsprechen. VORSICHT Der Anschluss der Netz-, Motor- und Steuerleitungen an den Umrichter muss so vorgenommen werden, wie in Bild 2-8 dargestellt, um zu verhindern, dass induktive und kapazitive Störungen die ordnungsgemäße Funktion des Umrichters beeinträchtigen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 23: Allgemeines

    Lagerungszeit 2 bis 3 Jahre Vor dem Einschalten formieren entsprechend der Kurve Lagerungszeit 3 und mehr Jahre Vor dem Einschalten formieren entsprechend der Kurve Zeit t [h] Bild 2-1 Formieren Betriebsumgebungsbedingungen Betriebsumgebungstemperatur zulässiger Ausgangsstrom [°C] Betriebstemperatur Bild 2-2 Betriebsumgebungstemperatur MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 24: Bild 2-3 Aufstellungshöhe

    Die Umrichter DÜRFEN NICHT horizontal montiert werden. Die Umrichter können ohne seitlichen Abstand aufgebaut werden. Über und unter dem Umrichter sind 100 mm Abstand zur Kühlung einzuhalten. Stellen Sie sicher, dass die Entlüftungsöffnungen des Umrichters nicht verlegt werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 25: Mechanische Installation

    Ø 5.5 mm 0.22" Ø 4.8 mm 0.19" 55 mm 2.2" 204 mm 8.03" 174 mm 6.85" 160 mm 6.30" 138 mm Ø 4.5 mm 174 mm 5.43" 0.17" 6.85" Bild 2-4 Bohrmuster für MICROMASTER 420 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 26: Hutschienen Für Bauform A

    2 Installation Ausgabe 10/06 Tabelle 2-1 Abmessungen und Drehmomente des MICROMASTER 420 Bauform Gesamtabmessungen Befestigungsart Anzugsmoment 2 M4-Bolzen 73 x 173 x 149 2,5 Nm 2 M4-Muttern B x H x T mit eingesetzten 2 M4-Unterlegscheiben für Montage auf Unterlegscheiben...

  • Seite 27: Elektrische Installation

    Spannungen führen, auch wenn der Umrichter nicht in Betrieb ist. Nach dem Abschalten des Gerätes sind grundsätzlich 5 Minuten für das Entladen abzuwarten, bevor mit Installationsarbeiten begonnen wird. VORSICHT Die Steuer-, Netz- und Motorleitungen müssen getrennt verlegt werden. Sie dürfen nicht in demselben Kabel-/Installationskanal verlegt werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 28 Verwendete Fehlerstromschutzschalter müssen Schutz gegen Gleichstromanteile im Fehlerstrom bieten sowie für kurzzeitiges Ableiten von Impulsstromspitzen geeignet sein. Es wird empfohlen, den Frequenzumrichter separat abzusichern. Die Bestimmungen des jeweiligen Landes (z.B. VDE-Bestimmungen in Deutschland) und der regionalen Energieversorger sind zu beachten! MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 29: Netz- Und Motoranschlüsse

    Beim Einsatz von Ausgangsdrosseln und LC-Filtern ist nur ein Betrieb mit Puls- frequenz 4 kHz zulässig. Es ist sicherzustellen, dass auch die automatischen Pulsfrequenz-Reduzierungen deaktiviert sind. Zwingend erforderliche Parametereinstellungen bei Nutzung einer Ausgangsdrossel: P1800 = 4 kHz , P0290 = 0 oder 1. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 30: Bild 2-5 Micromaster 420-Anschlussklemmen

    Durch Abnehmen der Abdeckungen erhalten Sie Zugang zu den Netz- und Motorklemmen (siehe auch Anhang A, B). Die Netz- und Motoranschlüsse sind so vorzunehmen, wie in Bild 2-6 dargestellt. L2/N L1/L Bild 2-5 MICROMASTER 420-Anschlussklemmen Einphasig Optionale Optionales Schütz Netzdrossel...

  • Seite 31: Steuerklemmen

    Ausgang +24 V Ausgang 0 V RL1-B Ausgangs-Relaiskontakt RL1-C Ausgangs-Relaiskontakt DAC+ Analogausgang (+) DAC- Analogausgang (-) RS485-Anschluss RS485-Anschluss Bild 2-7 Steuerklemmen des MICROMASTER 420 Eine genaue Beschreibung der Ein- und Ausgänge finden Sie in Abschnitt 3.6. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 32: Vermeidung Elektromagnetischer Störung

    Schütze vom Umrichterrelais gesteuert werden. Verwenden Sie für die Motoranschlüsse geschirmte oder bewehrte Leitungen, und erden Sie die Abschirmung an beiden Enden mit Kabelschellen. WARNUNG Bei der Installation von Umrichtern darf nicht von den Sicherheitsvorschriften abgewichen werden! MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 33 Bild 2-8 gezeigten Verfahren abgeschirmt werden. Netzleitung Steuerleitung Motorkabel zu E/A-Baugruppe Unterbaufilter Metall-Rückwand für die zuverlässige Befestigung der Abschirmungen von Motor- und Steuerleitung an der Metall-Rückwand sind geeignete Schellen zu verwenden Abschirmungskabel Bild 2-8 Verdrahtungsrichtlinien zur Minimierung der elektromagnetischen Störbeeinflussung MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 34 2 Installation Ausgabe 10/06 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 35: Funktionen

    3 Funktionen Funktionen Dieses Kapitel enthält: Erläuterungen zu den MICROMASTER 420-Parametern Eine Übersicht über die Parameterstruktur des MICROMASTER 420 Eine Beschreibung der Anzeige- und Bedienelemente und der Kommunikation Ein Blockschaltbild des MICROMASTER 420 Eine Übersicht über verschiedene Inbetriebnahmemöglichkeiten Eine Beschreibung der Ein- und Ausgänge Möglichkeiten der Steuerung und Regelung des MICROMASTER 420...
  • Seite 36 3.20.2 Thermische Überwachungen und Überlastreaktionen ......... 165 3.21 Steuer-/Regelungsverfahren................. 168 3.21.1 U/f-Steuerung......................168 3.21.1.1 Spannungsanhebung.................... 170 3.21.1.2 U/f-Steuerung mit Flux Current Control (FCC) ............. 172 3.21.1.3 Schlupfkompensation.................... 173 3.21.1.4 U/f-Resonanzdämpfung..................174 3.21.1.5 Strombegrenzung (Imax-Regler) ................175 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 37 (weitere Details siehe Anhang F). Das Gerät darf nicht als 'Not-Aus-Einrichtung' verwendet werden (siehe EN 60204, 9.2.5.4). VORSICHT Die Inbetriebnahme darf nur von qualifiziertem Personal vorgenommen werden. Sicherheitsvorkehrungen und Warnungen sind stets in besonderer Weise zu beachten. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 38: Parameter

    Schreibweisen: P0927 Einstellparameter 927 P0748.1 Einstellparameter 748 Bit 01 P0719[1] Einstellparameter 719 Index 1 P0013[0...19] Einstellparameter 13 mit 20 Indizes (Index 0 … 19) verkürzte Schreibweise P0013[20] Einstellparameter 13 mit 20 Indizes (Index 0 … 19) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 39: Beobachtungsparameter Nur Lesbar, "R"-Parameter

    Neben der Parameternummer bzw. Parametertext besitzt jeder Einstell- bzw. Beobachtungsparameter unterschiedliche Attribute, mit denen die Eigenschaften des Parameters individuell definiert wird. In der folgenden Tabelle sind die Attribute aufgelistet (siehe Tabelle 3-1), die bei MICROMASTER zum Einsatz kommen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 40: Tabelle 3-1 Parameterattribute

    Formelzeichen (z.B. U = 9 V) dargestellt. Dimensionslos Prozent Ampere Volt Micro-Sekunden Milli-Sekunden Sekunden Hertz Kilo-Hertz 1/min Umdrehungen pro Minute Meter pro Sekunden Newton-Meter Watt Kilo-Watt Horse power Kilo-Watt-Stunden °C Grad Celsius Meter Kilogramm ° Grad (Winkelgrad) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 41 Betriebsbereit "T" aber nicht im Betrieb "U" geändert werden. Schnellinbetriebnahme Betrieb Betriebsbereit Schnell-IBN Dieses Parameterattribut kennzeichnet, ob der Parameter in der Schnellinbetriebnahme (P0010 = 1) enthalten ist. Nein Parameter ist nicht in der Schnellinbetriebnahme enthalten Parameter ist in der Schnellinbetriebnahme enthalten MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 42 BICO (falls vorhanden) Parametertext Zugriffsstufe P0305[3] Motornennstrom 0.01 Stufe Min: Float 3.25 ÄndStat: Datentyp: Einheit Def: MOTOR nach Best. 10000.00 P-Gruppe: Aktiv: Schnell-IBN Max: Gruppierung Schnell-IBN Wertebereich Aktiv Datentyp ÄndStat Einheit Bild 3-2 Kopfzeile von Parameter P0305 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 43 Befehle und Merkmale des Digital-E/A Antriebs P0700 ... P0749 P1200 ... P1299 P0004 = 8 P0004 = 10 P0800 ... P0899 Analog-E/A Sollwertkanal & P0750 ... P0799 Rampengenerator P1000 ... P1199 Bild 3-3 Parametergruppierung / -zugriff MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 44: Tabelle 3-2 Parameter P0700

    USS an COM-Link CB an COM-Link Für die Frequenzsollwertquelle P1000 können folgende internen bzw. externen Quellen / Schnittstellen ausgewählt werden. Dabei ist neben dem Hauptsollwert (1. Stelle) auch ein Zusatzsollwert (2. Stelle) anwählbar (siehe Tabelle 3-3). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 45: Tabelle 3-3 Parameter P1000

    Bei einer Modifikation von P0700 bzw. P1000 werden die unterlagerten BICO- Parameter durch den Umrichter ebenfalls geändert (siehe in Parameterliste bei P0700 bzw. P1000 die entsprechenden Tabellen) Zwischen der direkten BICO-Parametrierung und P0700/P1000 gibt es keine Priorisierung. Die letzte Modifikation ist gültig. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 46: Tabelle 3-4 Parameter P0719

    Unterlagerte BICO-Parameter werden im Gegensatz zu Parameter P0700 bzw. P1000 bei Parameter P0719 nicht geändert. Diese Eigenschaft kann insbesondere beim Service genutzt werden, wenn kurzzeitig die Steuerungshoheit neu vergeben werden muss (z.B. Anwahl und Ausführung der Motordatenidentifikation mittels PC-Tool). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 47: Bild 3-4 Binektoren

    Signals neben der Parameternummer die Bit- nummer in den BI-Parameter eingetragen werden (hier z.B.: P1035 = 2032.13). Abkürzung und Symbol Name Funktion Binektoreingang Datenfluss (Signalempfänger) Pxxxx Funktion BI: ... Binektorausgang Datenfluss (Signalquelle) rxxxx Funktion BO: ... Bild 3-4 Binektoren MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 48 (z.B.: P0731 = 52.3). Abkürzung und Symbol Name Funktion Konnektoreingang Datenfluss (Signalempfänger) Pxxxx Funktion CI: ... Konnektorausgang Datenfluss (Signalquelle) rxxxx Funktion CO: ... Binektor-/Konnektor- Datenfluss ausgang rxxxx (Signalquelle) Funktionen CO/BO: ... Bild 3-5 Konnektoren MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 49 Funktion (52) CO/BO: Zustandswort 1 r0052 Funktion r0052 BI: Funktion Digitalausgang 1 P0731 Funktion (52:3) P0731 = 52.3 Bild 3-6 BICO-Verbindungen (Beispiele) HINWEIS Die BICO-Parameter mit dem Attribut CO, BO bzw. CO/BO können mehrfach verwendet werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 50: Tabelle 3-5 Normierte Schnittstellen

    Bezugswerte zur Verfügung: Tabelle 3-6 Normierungen Parameter Bezeichnung Wert (100 % / 4000 h) Einheit P2000 Bezugsfrequenz P2000 P2001 Bezugsspannung P2001 P2002 Bezugsstrom P2002 Bezugsdrehzahl P2000 * 60 / r0313 1/min Bezugstemperatur 100 °C °C Bezugsenergie 100 kWh MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 51 Wird z.B. für einen NEMA-Motor der Parameter auf 60 Hz eingestellt und keine Änderung bei P2000 vorgenommen, so wird der Analogsollwert / -istwert bei 100 % bzw. ein Soll-/Istwertsignal bei 4000 h auf 50 Hz begrenzt! MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 52: Bedienfelder Für Micromaster

    Für das BOP müssen im Gegensatz zum AOP keine Parameter für die Kommu- nikation zwischen BOP und Umrichter eingestellt bzw. berücksichtigt werden. Das BOP besitzt keinen lokalen Speicher. Somit ist eine Speicherung eines Parametersatzes auf dem BOP nicht möglich. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 53: Beschreibung Des Aop (Advanced Operator Panel)

    COM-Link: P2012[0] BOP-Link: P2012[1] Der Defaultwert für die USS-PZD-Länge ist bei DriveMonitor auf 2 eingestellt. Dies führt zu einem Konflikt, wenn AOP und DriveMonitor wechselseitig an der gleichen Schnittstelle betrieben wird. Abhilfe: USS-PZD-Länge auf 4 erhöhen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 54: Bild 3-9 Bedienfeldtasten

    Das Drücken dieser Taste ermöglicht den Zugriff auf die Parameter. zugriff Wert Das Drücken dieser Taste erhöht den angezeigten Wert. erhöhen Wert Das Drücken dieser Taste verringert den angezeigten Wert. verringern AOP-Menü Aufruf der AOP-Menüführung (nur bei AOP verfügbar). Bild 3-9 Bedienfeldtasten MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 55: Bild 3-10 Ändern Von Parametern Über Das Bop

    (wie durch den Kunden definiert) Bild 3-10 Ändern von Parametern über das BOP HINWEIS In manchen Fällen zeigt – beim Ändern von Parameterwerten – die Anzeige des an. Das bedeutet, dass der Umrichter mit Aufgaben höherer Priorität beschäftigt ist. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 56: Blockschaltbild

    0 - 20 mA max. 500 Ω DAC- 60 Hz Nicht verwendet 50 Hz COM-Link RS485 DIP-Schalter Der Analogeingang kann als zusätzlicher Digitaleingang U,V,W (DIN4) genutzt werden: automatisch Option DIN4 24 V Bild 3-11 MICROMASTER 420-Blockschaltbild MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 57: Werkseinstellung

    P0307 Panel (SDP) Motornennspannung P0304 Motornennstrom P0305 Motornennfrequenz P0310 (Es wird ein Siemens-Standardmotor empfohlen.) Zusätzlich müssen folgende Bedingungen erfüllt sein: Steuerung (EIN/AUS-Befehl) über digitale Eingänge (siehe Tabelle 3-7) Sollwertvorgabe über Analogeingang P1000 = 2 Asynchronmotor P0300 = 1 Eigenbelüfteter Motor P0335 = 0 Motorüberlastfaktor...

  • Seite 58: Bild 3-13 Verdrahtungsvorschlag Für Werkseinstellung

    Vorbelegung der Digitaleingänge DIN1 bis DIN3 siehe Tabelle 3-7. Bild 3-13 Verdrahtungsvorschlag für Werkseinstellung Sind Einstellungen vorzunehmen, die über die Werkseinstellung hinausgehen, so sind je nach Komplexität der Anwendung für die Inbetriebnahme sowohl die jeweilige Funktionsbeschreibung als auch die Parameterliste inklusive Funktionsplänen zu berücksichtigen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 59: Inbetriebnahme

    P0344 = ? P0340 = 1 Serieninbetriebnahme Abschnitt 3.5.6 Ständer- nein widerstand bei P0625 ±5°C bekannt P0350 = ? P1910 = 1 P0340 = 1 A0541 Applikationsinbetriebnahme Abschnitt 3.5.5 Ende IBN Bild 3-14 Ablauf der Inbetriebnahme MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 60 Werkseinstellung vornehmen (siehe Abschnitt 3.5.7)). HINWEIS Beim Einsatz von Ausgangsdrosseln darf die Pulsfrequenz nicht höher als 4 kHz eingestellt werden. Zwingend erforderliche Parametereinstellung bei Nutzung einer Ausgangsdrossel: P1800 = 4 kHz , P0290 = 0 oder 1 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 61: Bild 3-15 Dip-Schalter Für 50/60-Hz-Umschaltung

    Leistung in kW Leistung in kW Leistung in hp Frequenz 50 Hz Frequenz 60 Hz Frequenz 60 Hz P0100 = 0 P0100 = 2 P0100 = 1 Bild 3-16 Wirkungsweise des 50/60-Hz-DIP-Schalters in Verbindung mit P0100 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 62: Schnellinbetriebnahme

    START Werkseinstellung Zugriffsstufe * P0003 = 2 Standard (Einfachanwendung) Erweitert (Standardanwendung) Experte (Komplexe Anwendung) Inbetriebnahmeparameter * P0010 = 1 Bereit Schnellinbetriebnahme Werkseinstellung HINWEIS Um die Daten des Motor-Typenschildes zu parametrieren, ist P0010 = 1 zu setzen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 63 (Eingabe des Motorkühlsystems) Eigenkühlung durch auf Motorwelle angebrachtem Lüfterrad Fremdgekühlt mittels separat angetriebenen Lüfters (Fremdlüfter) 150 % Motorüberlastfaktor P0640 =... (Eingabe in % bezogen auf P0305) Bestimmt den Grenzwert des maximalen Ausgangsstroms in % vom Motornennstrom (P0305). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 64 Eingabe der Zeit, mit der z.B. der Motor von der maximalen Frequenz P1082 bis zum Stillstand bei einem AUS3-Befehl (Schnellhalt) abbremsen soll. Regelungsart P1300 =... (Eingabe der gewünschten Regelungsart) U/f mit linearer Kennlinie U/f mit FCC U/f mit quadratischer Kennlinie U/f mit programmierbarer Kennlinie MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 65: Bild 3-17 Beispiel Eines Typischen Motor-Typenschildes

    Abhängigkeit von P0100 – entweder als kW- oder hp-Wert interpretiert. In Bild 3-17 ist die mögliche Ausführung eines Typenschilds / Leistungsschilds abgebildet. Die genaue Definition und Erläuterung dieser Angaben ist in der DIN EN 60 034-1 hinterlegt. Bild 3-17 Beispiel eines typischen Motor-Typenschildes MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 66: Bild 3-18 Motorklemmenkasten

    Motorbeschaltung, so ist eine entsprechende Umrechnung (siehe Bild 3-19) vorzunehmen und anschließend einzugeben. HINWEIS Auf dem Typenschild ist immer die Außenleiterspannung/verkettete Spannung (Spannung U zwischen den Außenleitern L1, L2) bzw. der Außenleiterstrom I angegeben. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 67: Bild 3-19 Sternschaltung / Dreieckschaltung

    N∆ N∆ f = Frequenz (400 V) n = Drehzahl ⋅ N∆ N∆ p = Polpaarzahl N∆ (230 V) ⎡ ⎤ ⎢ ⎥ ⎣ ⎦ − N∆ ∆ N∆ (50 Hz) (87 Hz) Bild 3-20 U/f-Kennlinie MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 68: Tabelle 3-8 Beispiel 1La7060-4Ab10

    MICROMASTER als vorteilhaft erweist. BOP, AOP und DriveMonitor hingegen bieten in Zusammenspiel mit dem Umrichter eine parameterorientierte Schnell- inbetriebnahme an, bei dem der Anwender durch den vorangegangenen Menuebaum geführt wird. HINWEIS Die MICROMASTER-Gerätereihe ist für 3 AC 690 V nicht verfügbar. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 69: Tabelle 3-9 Parameter Für Motor- / Regelungsdaten

    P2002 Reference current HINWEIS Bei Verlassen der Schnellinbetriebnahme mit P3900 > 0 (siehe Abschnitt 3.5.2) wird intern P0340 = 1 (komplette Parametrierung) ausgeführt. Bei der Motordatenidentifikation (siehe 3.5.4) wird nach Beendigung der Messung intern P0340 = 1 ausgeführt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 70: Motordatenidentifikation

    ∗ cosϕ ∗ η ≈ √3 ∗ U ∗ I ∗ cosϕ ∗ η N Υ N ∆ NΥ N∆ Motornennleistung Motornennspannung (Stern / Dreieck) N Υ N ∆ Motornennstrom (Stern / Dreieck) N Υ N ∆ cosϕ Leistungsfaktor η Wirkungsgrad MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 71 Mit dem EIN-Befehl wird der Messvorgang eingeleitet. Der Motor richtet sich dabei aus und führt Strom. Die Alarmmeldung A0541 (Motordatenidentifikation aktiv) wird ausgegeben. A0541 Nach Beendigung der Motordatenidentifikation: 1. P1910 wird zurückgesetzt (P1910 = 0) 2. A0541 erlischt MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 72: Applikationsinbetriebnahme

    Stellt die USS-Adresse des Umrichters ein. 9600 Baud 19200 Baud USS PZD-Länge P2012 =... 38400 Baud Definiert die Anzahl der 16-Bit-Wörter im PZD-Teil des 57600 Baud USS-Telegramms. USS PKW-Länge P2013 =... Definiert die Anzahl der 16-Bit-Wörter im PKW-Teil des USS-Telegramms. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 73: Auswahl Befehlsquelle

    2,5 ms Entprellzeit 8,2 ms Entprellzeit 12,3 ms Entprellzeit DIN-Kanal Kl.8 P24 Fkt. DIN 1 Entprellzeit: DIN 0 ... 99 0 ... 3 P0701 (1) Kl.9 0 V P0724 (3) 24 V & r0722 r0722 CO/BO: Status DIN MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 74: Digitalausgang (Dout)

    Auswahl Frequenzsollwertquelle Kein Hauptsollwert Motorpotenziometersollwert Analogsollwert Festfrequenz USS an BOP-Link USS an COM-Link CB an COM-Link Ablaufsteuerung P1000 = Zusatz- Sollwert Sollwert- Motor- BOP link Kanal Regelung P1000 = 1 Haupt- Sollwert COM link COM link MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 75: Analogeingang (Adc)

    Bestimmt die Breite der Totzone am Analogeingang. r0754 P1000 P0756 P0761 P0753 Sollwert ADC+ Tot- r0755 Pxxxx Skalierung zone r0752 P0762 P0756 P0761 F0080 Drahtbruch- erkennung r0751 r0751 r0722 1.7 V r0722.3 Pxxxx P0704 3.9 V Funktion MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 76: Analogausgang (Dac)

    100.0 % P0779 =... x2-Wert DAC-Skalierung P0781 P0778 20 mA y2-Wert DAC-Skalierung P0780 =... 0 mA P0781 =... Breite der DAC-Totzone Stellt die Breite einer Totzone für den Analogausgang in mA ein. P0777 P0779 100 % MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 77: Motorpotentiometer (Mop)

    USS Steuerwort USS Steuerwort USS an oder r2036 Bit13 r2036 Bit14 COM-Link P0719 = 51 P0719 = 0, P0700 = 6, P1000 = 1 CB Steuerwort CB Steuerwort oder r2090 Bit13 r2090 Bit14 P0719 = 61 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 78: Festfrequenzen (Ff)

    P1060 =... JOG Hochlaufzeit Hochlaufzeit in s von 0 auf Maximal- frequenz (P1082). JOG Hochlauf wird durch P1058 bzw. P1059 begrenzt. 10.00 s JOG Rücklaufzeit P1061 =... Rücklaufzeit in s von Maximalfrequenz P1060 P1061 (P1082) auf 0. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 79: Hochlaufgeber (Hlg)

    Rücklauf (Eingabe in s) 0.00 s Endverrundungszeit Rücklauf P1133 =... (Eingabe in s) Verrundungstyp P1134 =... Stetige Verrundung (ruckfrei) Unstetige Verrundung 5.00 s P1135 =... AUS3 Rücklaufzeit Definiert Rampenrücklaufzeit von der Maximalfrequenz bis zum Stillstand für den AUS3- Befehl. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 80: Bezugs-/Grenzfrequenzen

    Wirkwiderstände der Wicklung nicht mehr zu vernachlässigen, um den Motorfluss aufrecht zu erhalten. U/f linear Boost-Spannung Vmax Gültigkeitsbereich (P0304) ⏐f⏐ V ist Boost ConBoost,100 P1310 aktiv ConBoost,50 f max Boost,end (P1316) (P0310) (P1082) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 81 P1335 =... Passt die Ausgangsfrequenz des Umrichters dynamisch so an, dass die Motordrehzahl unabhängig von der Motorbelastung konstant gehalten wird. 0.00 P1338 =... Resonanzdämpfung Verstärkung U/f Definiert die Verstärkung des Reglers zur Resonanzdämpfung bei Betrieb mit U/f-Kennlinie. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 82: Umrichter-/Motorschutz

    P0335 P0614 Warnschwelle 150.0 % P0640 =... Motorüberlastfaktor [%] Bestimmt den Motorüberlastfaktor in [%] relativ zu P0305 (Motornennstrom). Begrenzt auf den maximalen Umrichterstrom oder auf 400 % des Motornennstroms (P0305), wobei der niedrigere Wert angewandt wird. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 83: Umrichterspezifische Funktionen

    Definiert die Zeitspanne, während der der Umrichter mit der min. Frequenz P1080 nach der Aufmagnetisierung läuft, bevor der Hochlauf beginnt. 1.0 s Rücklaufhaltezeit Haltebremse (Eingabe in s) P1217 =... Definiert die Zeit, während der der Umrichter mit Minimalfrequenz (P1080) nach dem Rampenrücklauf auf Minimalfrequenz läuft. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 84: Compound Bremsung

    P2257 =... Hochlaufzeit für PID-Sollwert Stellt die Hochlaufzeit für den PID-Sollwert ein. 1.00 s Rücklaufzeit für PID-Sollwert P2258 =... Stellt die Rücklaufzeit für den PID-Sollwert ein. 755.0 CI: PID-Istwert P2264 =... Wählt die Quelle des PID-Istwertsignals aus. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 85 Beim IBS-Programm DriveMonitor wird "NC" (not connected) in der Statuszeile bzw. "drive busy” angezeigt. Am Bedienfeld BOP wird der Text "busy” angezeigt Nach Abschluss des Rücksetzvorgangs wird bei den IBS Programmen STARTER und DriveMonitor bzw. dem Bedienfeld BOP die Kommunikation automatisch wieder hergestellt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 86: Bild 3-21 Upread / Download Mittels Aop Bzw. Pc-Tools

    Downloads in den Umrichter geladen werden. Somit ist eine Übertragung des Parametersatzes von Umrichter A auf Umrichter B möglich, das bei identischen Applikationen (z.B. Serienmaschinen, Gruppenantrieben) ein Kopieren und somit eine rasche Inbetriebnahme ermöglicht. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 87 (Vorsicht: Während der Serieninbetriebnahme muss die Ansteuerung der Motorhaltebremse durch den MICROMASTER unterbunden werden). Wird die Motorhaltebremse (siehe Abschnitt 3.13) durch den MICROMASTER angesteuert, so darf die Serieninbetriebnahme bei gefahrbringenden Lasten (z.B. hängende Lasten bei Kranapplikationen) nicht durchgeführt werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 88: Parameter-Reset Auf Werkseinstellung

    Beim IBS Programm DriveMonitor wird "NC" (not connected) in der Statuszeile bzw. "drive busy” angezeigt. Am Bedienfeld BOP wird der Text "busy” angezeigt Nach Abschluss des Rücksetzvorgangs wird bei den Inbetriebnahmeprogrammen STARTER und DriveMonitor bzw. beim Bedienfeld BOP die Kommunikation automatisch wieder hergestellt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 89: Ein- / Ausgänge

    0 ... 1 P24 (PNP) P0701 P0725 (1) Kl.9 0 V (NPN) Entprellzeit: DIN 0 ... 3 24 V P0724 (3) Funktion 24 V & r0722 Pxxxx BI: ... r0722 CO/BO: Status DIN Bild 3-22 Digitale Eingänge MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 90: Tabelle 3-10 Parameter P0701 - P0706

    Festsollwert (Direktausw. + EIN) Festsollwert (BCD-kodiert + EIN) Freigabe DC-Bremse Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Beispiel: EIN/AUS1-Befehl soll über Digitaleingang DIN1 erfolgen. P0700 = 2 Steuerungsfreigabe über Klemmenleiste (Digitaleingänge) P0701 = 1 EIN/AUS1 über Digitaleingang 1 (DIN1) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 91 P0701 = 99 BICO-Freigabe für DIN1 P0840 = 722.0 EIN/AUS1 über DIN1 HINWEIS Die BICO-Parametrierung sollte nur von erfahrenen Anwendern verwendet werden bzw. bei Applikationen, bei denen die Möglichkeiten von P0701 – P0704 nicht mehr ausreichen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 92: Bild 3-23 Digitaler Ausgang

    Dabei ist für die Festlegung die "BO"-Parameter- nummer bzw. "CO/BO"-Parameternummer und die Bitnummer des jeweiligen Zustands in P0731 einzutragen. Häufig benutzte Zustände inklusive Parameter- nummer bzw. Bit sind in der folgenden Tabelle dargestellt (siehe Tabelle 3-11). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 93: Tabelle 3-11 Parameter P0731 (Häufige Verwendete Funktionen / Zustände)

    Istfrequenz f_act >= P2167 (f_off) 53.2 Istfrequenz f_act > P1080 (f_min) 53.3 Iststrom r0027 >= P2170 53.6 Istfrequenz f_act >= Sollwert HINWEIS Eine vollständige Auflistung aller binären Zustandsparameter (siehe "CO/BO"- Parameter) kann der Parameterliste entnommen werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 94: Bild 3-24 Verdrahtungsbeispiel Für Adc-Spannungseingang

    (Filter, Skalierung, Totzone), mit denen das Signal angepasst werden kann. r0754 P1000 P0756 P0761 P0753 Sollwert ADC+ Tot- r0755 Pxxxx Skalierung zone r0752 P0762 P0756 P0761 F0080 Drahtbruch- erkennung r0751 r0751 r0722 1.7 V r0722.3 Pxxxx P0704 3.9 V Funktion Bild 3-25 ADC-Kanal MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 95: Drahtbrucherkennung

    Breite der ADC-Totzone P0761 > 0 Drahtbrucherkennung, wenn ADC-Eingangsgröße ≤ 0.5 * P0761 Hinweis Drahtbrucherkennung ist nur bei unipolarem Analogeingang möglich. Eingangsbereich 0 … 0.5 * P0761 des Analogeingangs muss bei Aktivierung der Drahtbrucherkennung für den Normalbetrieb ausgeschlossen werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 96: Bild 3-27 Signalausgabe Über Dac-Kanal

    Kanal DAC− Bild 3-27 Signalausgabe über DAC-Kanal Zur Anpassung des Signals besitzt der DAC-Kanal mehrere Funktionseinheiten (Filter, Skalierung, Totzone), mit denen das digitale Signal vor der Wandlung modifiziert werden kann (siehe Bild 3-28). Bild 3-28 DAC-Kanal MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 97 Kanals vermieden werden. Wenn dieser Parameter aktiviert ist, wird immer der Absolutwert auf den Eingang der DAC-Skalierung gegeben (die DAC-Charak- teristik wird an der y-Achse gespiegelt). War der Wert ursprünglich negativ, so wird das entsprechende Bit in r0785 zur Erkennung gesetzt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 98: Kommunikation

    FP2700, FP2710 USS an COM-Link FP2600, FP2610 USS an BOP-Link FP2500, FP2510 MICROMASTER 420 besitzt 2 serielle Kommunikationsschnittstellen, die gleichzei- tig betrieben werden können. Im Folgenden werden diese Schnittstellen wie folgt gekennzeichnet: BOP-Link COM-Link An diese Schnittstelle können unterschiedliche Einheiten wie die Bedienfelder BOP und AOP, PCs mit der IBS Software DriveMonitor und STARTER, Schnittstellen- baugruppen für PROFIBUS DP, DeviceNet und CAN, sowie programmierbare...

  • Seite 99: Tabelle 3-12 Bop-Link

    Tabelle 3-13 COM-Link COM-Link-Schnittstelle CB an COM-Link USS an COM-Link P2040 r2053 P2009[0] r2024[0] P2041 r2054 P2010[0] r2025[0] r2050 r2090 P2011[0] r2026[0] P2051 r2091 P2012[0] r2027[0] P2013[0] r2028[0] P2014[0] r2029[0] r2018 r2030[0] P2019 r2031[0] r2036 r2037 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 100: Universelle Serielle Schnittstelle (Uss)

    F0071, F0072 Funktionsplannummer: FP2500, FP2510, FP2600, FP2610 Merkmale: - elektr. Merkmale: nicht potenzialgetrennt USS an BOP-Link mit PC- Umrichter-Verbindungssatz nicht potenzialgetrennt USS an COM-Link (Kl 14/15) - Zykluszeit (MM420): 8 ms (Prozessdaten PZD) Hintergrund (Parameter-Kennung-Wert PKW) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 101: Bild 3-30 Zykluszeiten

    Forderung nach einem zeitzyklischen Telegrammverkehr (feste Telegrammlänge notwendig), als auch Visualisierungsaufgaben zu realisieren. In diesem Fall ist das Protokoll mit variabler Telegrammlänge von Vorteil, da Texte und Parameterbeschreibungen ohne "Zerstückelung" der Information mit einem Telegramm übertragen werden können. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 102: Protokollspezifikation Und Busaufbau

    Die Kommunikation erfolgt im Halbduplex-Betrieb. Die Masterfunktion kann nicht weitergegeben werden (Single-Master-System). Das nachfolgende Bild zeigt eine Buskonfiguration am Beispiel der Antriebstechnik. übergeordneter Rechner "Master" MICROMASTER MICROMASTER MICROMASTER MICROMASTER "Slave" "Slave" "Slave" "Slave" Bild 3-31 Serielle Kopplung von MICROMASTER (Slaves) mit übergeordnetem Rechner (Master) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 103 Start of Text ASCII-Zeichen 02 Hex Telegrammlänge 1 Byte enthält die Telegrammlänge Adresse 1 Byte enthält die Slave-Adresse und den Telegrammtyp (binär codiert Nutzzeichen Je ein Byte Nutzdaten, Inhalt auf-tragsabhängig Block Check 1 Byte Datensicherungszeichen Charakter MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 104 Müssen einige Slaves in einem schnelleren Zyklus als andere angesprochen werden, so kann deren Teilnehmernummer mehrmals in der Umlaufliste vorkommen. Über die Umlaufliste kann auch eine Punkt-zu-Punkt Verbindung realisiert werden, in diesem Fall ist nur ein Teilnehmer in der Umlaufliste eingetragen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 105: Tabelle 3-14 Wert Der Minimalen Startpause Bei Verschiedenen Baudraten

    Nutzzeichen vorkommen kann. Daher ist vor dem STX eine zeichenlose Startpause von mindestens 2 Zeichenlaufzeiten für den Master vorgeschrieben. Die Startpause ist Bestandteil des Auftragstelegramms. Tabelle 3-14 Wert der minimalen Startpause bei verschiedenen Baudraten MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 106 Abstand zwischen Master und dem letzten Slave ist durch die Leitungseigenschaften, die Umgebungsbedingungen und die Übertragungsrate begrenzt. [EIA Standard RS-422-A Dezember 1978, Appendix, Page 14] Die Teilnehmerzahl ist auf maximal 33 Teilnehmer (1 Master, 32 Slaves) beschränkt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 107: Tabelle 3-15 Aufbaudaten

    Gesamt- ∅ 5 mm je nach Anforderungen an Entflammbarkeit, Außenmantel Verbrennungsrückstände etc. HINWEIS Alle Angaben sind nur Empfehlungen. Je nach den Erfordernissen und Gegebenheiten des spezifischen Einsatzes und den Bedingungen auf der Anlage können Abweichungen notwendig sein. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 108: Tabelle 3-16 Termische Und Elektrische Eigenschaften

    Regelungsverfahren / Funktionsauswahl (Prozessorauslastung) abhängig. Richtwerte können der folgenden Tabelle entnommen werden: Tabelle 3-17 Max. Teilnehmerzahl in Abhängigkeit von der max. Übertragungsrate Max. Übertragungsrate Max. Teilnehmerzahl U/f-Steuerung Vektorregelung 9,6 kbit/s 19,2 kbit/s 38,4 kbit/s 93,7 kbit/s 115,2 kbit/s MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 109: Struktur Der Nutzdaten

    Der PZD-Bereich beinhaltet die für die Automatisierung notwendigen Signale: ♦ Steuerwort(e) und Sollwert(e) vom Master zum Slave ♦ Zustandswort(e) und Istwert(e) vom Slave zum Master. PKW-Bereich PZD-Bereich PKW-Elemente PZD1 • • • PZD16 variable Länge variable Länge Bild 3-39 Aufbau PKW- und PZD-Bereich MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 110 Die Länge und die Besetzung der Elemente PWE 1 bis PWE m im Antworttele- gramm, ist abhängig vom gestellten Auftrag des Masters. Variable Länge heißt, dass nur so viele Worte übertragen werden wie zur Übertragung der entsprechen- den Information notwendig sind. Die minimale Länge ist jedoch immer 3 Worte. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 111: Parameternummer

    (wird bei MICROMASTER nicht unterstützt, TXT = 0) ACHTUNG Keine variable Wortlänge verwenden, wenn SIMATIC S5 oder SIMATIC S7 Master ist. Die Einstellung muss sowohl am Master als auch am Slave erfolgen und kann im Busbetrieb nicht mehr verändert werden. HINWEIS MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 112: Tabelle 3-18 Auftragskennung (Master -> Umrichter)

    EEPROM Text lesen oder ändern 7 oder 8 Wird von MICROMASTER nicht unterstützt Das gewünschte Element der Parameterbeschreibung wird in IND (2. Wort) angegeben Das gewünschte Element des indizierten Parameters wird in IND (2. Wort) angegeben MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 113: Tabelle 3-19 Antwortkennung (Umrichter -> Master)

    Wird von MICROMASTER nicht unterstützt Reserviert Reserviert Text übertragen Wird von MICROMASTER nicht unterstützt Das gewünschte Element der Parameterbeschreibung wird in IND (2. Wort) angegeben Das gewünschte Element des indizierten Parameters wird in IND (2. Wort) angegeben MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 114: Tabelle 3-20 Fehlernummern Bei Antwortkennung "Auftrag Nicht Ausführbar

    Der Parameter ist indiziert z.B. Auftrag: ‘PWE ändern Wort’ für indizierten Parameter Auftrag nicht implementiert Neuer Minimalwert Neuer Maximalwert Keine BOP/AOP-Anzeige, Parameter kann nicht auf BOP bzw. AOP angezeigt werden. Das ‚BOP/AOP-Schlüsselwort’ stimmt mit der Parameterzugriffsstufe nicht überein. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 115: Parameternummer (Pnu)

    Die gesamte Parameterbeschreibung wird angefordert Alle Werte des indizierten Parameters anfordern Dieser Auftrag kann die Fehlermeldung 102 erzeugen. 7, 8, 11 Alle Werte des indizierten Parameters sollen geändert werden. oder 12 Diese Aufträge können die Fehlermeldung 102 erzeugen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 116 PZD4 PZD8 ..PZD1 – PZD8 = Prozessdaten = Steuer- / Zustandswort(e) und Soll- / Istwert(e)); In diesem Bereich werden die für die Automatisierung notwendigen Steuer- / Zustandswort(e), Soll- und Istwerte übertragen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 117 Beispiel wird im Auftragstelegramm im PZD2 der Frequenz- sollwert übertragen, so kann im Antworttelegramm im PZD2 der Frequenzist- wert zurückgemeldet werden (technologisch sinnvoll), oder aber auch ein anderer Istwert wie Momentenistwert, Spannungsistwert oder Stromistwert. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 118: Uss-Bus-Aufbau Über Com-Link (Rs485)

    Das folgende Bild zeigt den Aufbau einer Busverbindung über die Klemmen 14, 15: Potenzialausgleichskabel Master Abschirmung Abschirmung Abschirmung − Beim ersten und letzten Teilnehmer an der Busleitung muss ein Abschlusswiderstand angeschlossen werden − Kein Busabschluss bei den anderen Teilnehmern Bild 3-40 Anschluss der USS-Busleitung MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 119 Widerständen von P+ nach P5 und von N– nach 0 V mit einer Vorspannung versehen werden. Wenn der erste oder letzte Busteilnehmer eine Steuerung der Reihe S7-200 ist, können SIMATIC PROFIBUS-Stecker, z.B. 6ES7972-0BA41-0XA0, für die Vorspannung und für den Abschluss verwendet werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 120 Gerät bzw. in der angeschlossenen Optionsbaugruppe die entsprechenden Kommunikationsparameter aufeinander abgestimmt und eingestellt werden. Hierfür sind für das AOP bzw. für die Kommunikations- baugruppen die jeweiligen Betriebsanleitungen heranzuziehen. Die Stromversorgung mittels Pull-up-/Pull-down-Widerständen muss immer zur Verfügung stehen, wenn die RS485-Kommunikation läuft. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 121: Festfrequenzen (Ff)

    In diesem Modus wählt das Steuersignal – vorgegeben über die Binektoreingänge – direkt die Festfrequenz aus. Werden mehrere Festfrequenzen gleichzeitig aktiv, so werden die angewählten Frequenzen addiert. Tabelle 3-21 Beispiel für Direktcodierung über Digitaleingänge DIN3 DIN2 DIN1 0 Hz P1001 P1002 P1003 FF1+FF2 FF1+FF2+FF3 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 122: Direkte Auswahl + Ein-Befehl

    Anwahl mit dem EIN-Befehl kombiniert ist. Ein separater EIN- Befehl ist bei diesem Verfahren nicht notwendig. Analog zum obigen Beispiel ergibt sich: → a) Standardmethode P0701 = 16 b) BICO-Methode → P0701 = 99, P1020 = 722.0, P1016 = 2 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 123: Binärcodierte Auswahl + Ein-Befehl

    0 0 1 -650.00 ... 650.00 [Hz] P1001 (0.00) CO: Ist-Festfreq. r1024 Festfreq. 7 1 1 1 -650.00 ... 650.00 [Hz] P1007 (30.00) Bild 3-43 Beispiel für binäre Auswahl von FF1 über DIN1 bzw. FF2 über DIN2 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 124: Motorpotenziometer (Mop)

    Dabei werden bei einer P0700-Wertzuweisung die BICO-Parameter entsprechend modifiziert. Befehlsquelle über "USS an BOP-Link"-Schnittstelle Beispiel: → a) Standardmethode P0700 = 4 → b) BICO-Methode P1035 = 2032.13 P1036 = 2032.14 :::: (vollständige Liste siehe P0700) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 125: Tabelle 3-23 Funktionsweise Des Mop

    Bei der Anwahl des Motorpotenziometers über das BOP oder AOP sind folgende Einstellungen / Bedienhandlungen vorzunehmen: Tabelle 3-24 Anwahl des Motorpotenziometers Parameter / Tasten AOP (an BOP-Link) Befehlsquelle P0700 Sollwertquelle P1000 P1035 2032.13 (2032.D) P1036 2032.14 (2032.E) MOP-Ausgangsfrequenz höher MOP-Ausgangsfrequenz tiefer MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 126: Tippen (Jog)

    Tasten" – angewählt über die BICO-Parameter P1055 bzw. P1056 – abhängig. A0923 A0923 "1" JOG right P1055 "0" "1" JOG left BOP link P1056 "0" COM link P1082 P1058 COM link P1059 -P1082 Bild 3-45 JOG links bzw. JOG rechts MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 127 Parametrierung). Dabei werden bei einer P0700-Wertzuweisung die BICO- Parameter entsprechend modifiziert. Befehlsquelle über "USS an BOP-Link"-Schnittstelle Beispiel: → a) Standardmethode P0700 = 4 → b) BICO-Methode P1055 = 2032.8 P1056 = 2032.9 :::: (vollständige Liste siehe P0700) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 128: Pid-Regler (Technologieregler)

    P2254 P2291 Motor- regelung P2253 − ∆ P2292 Ausgang P2267 BOP-Link P2264 COM-Link P2265 P2268 P2271 P2200 COM-Link Bild 3-46 Struktur des Technologiereglers (PID-Reglers) ACHTUNG Änderungen des Parameters P2200 werden erst nach einem erneuten EIN-Befehl wirksam. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 129 Einschalten zu verhindern, werden diese PID-Ausgangsbegrenzungen über die Rampenzeit P2293 von 0 auf die entsprechenden Werte P2291 (Obergrenze für PID-Ausgang) bzw. P2292 (Untergrenze für PID-Ausgang) hochgefahren. Sobald die Grenzen erreicht sind, ist die Dynamik des PID-Reglers nicht mehr durch diese Hoch-/Rücklaufzeit (P2293) begrenzt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 130: Tabelle 3-25 Parameter-Korrespondenz

    P1032 MOP-Reversierfunktion sperren P2235[3] BI: Quelle PID-MOP höher P1035[3] BI: Auswahl für MOP-Erhöhung P2236[3] BI: Quelle PID-MOP tiefer P1036[3] BI: Auswahl für MOP-Verringerung P2240[3] Sollwert PID-MOP P1040[3] Motorpotenziometer-Sollwert r2250 CO: Aktueller Sollwert PID-MOP r1050 CO: MOP-Ausgangsfrequenz MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 131: Pid-Festsollwert (Pid-Ff)

    P0701 = 15 oder P0701 = 99, P2220 = 722.0, P2216 = 1 P2220 DIN1 r0722.0 ..P2201 ..r2224 Bild 3-48 Beispiel für direkte PID-Festfrequenzauswahl von Festfrequenz 1 über DIN1 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 132: Sollwertkanal

    Sollwertkanal summiert. In Abhängigkeit von externen Zuständen kann des weiteren der Zusatzsollwert dynamisch vom Summations- punkt (siehe Bild 3-50) getrennt bzw. zugeschaltet werden. Insbesondere bei Prozessen, die einen diskontinuierlichen Verlauf haben, kann diese Funktionalität gewinnbringend eingesetzt werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 133 Resonanzstellen besitzen. Diese Resonanzen führen zu Schwingungen, die im ungünstigsten Fall die Arbeitsmaschine beschädigen können. MICROMASTER bietet mittels der Ausblendfrequenzen die Möglichkeit an, dass diese Resonanz- frequenzen schnellst möglich umfahren werden. D. h., die Ausblendfrequenzen erhöhen langfristig die Verfügbarkeit der Arbeitsmaschine. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 134: Hochlaufgeber (Rfg)

    ⎝ ⎠ ⎝ ⎠ ⎛ ⎞ ⎛ ⎞ ⋅ − ⋅ 1120 ⋅ 1132 1133 ⎜ ⎟ ⎜ ⎜ ⎟ ⎟ ⋅ down ⎜ ⎟ ⋅ 1132 1133 1132 ⎝ ⎠ ⎝ ⎠ Bild 3-52 Hochlaufgeber MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 135 P1133 P1133 OFF1 Bild 3-53 Verrundung nach AUS1-Befehl Neben den Verrundungszeiten, kann der Hochlaufgeber über externe Signale beeinflusst werden. Über die BICO-Parameter P1140, P1141 bzw. P1142 stellt der Hochlaufgeber folgende Funktionalität zur Verfügung (siehe Tabelle 3-26). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 136: Tabelle 3-26 Bico-Parameter Für Hochlaufgeber

    Maximaldrehzahlen für positive und negative Drehrichtung (P1082, -P1082 bzw. 0 Hz bei Drehrichtungssperre) ergibt sich die Solldrehzahl für die Regelung (r1170). HINWEIS Durch den Parameter P1080 wird im Sollwertkanal die maximale Umrichteraus- gangsfrequenz festgelegt. Die maximal mögliche Frequenz beträgt 650 Hz. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 137: Aus-/Bremsfunktionen

    EIN- und der folgende AUS1-Befehl müssen die gleiche Quelle haben. Ist der EIN-/AUS1-Befehl für mehr als einen Digitaleingang eingestellt, dann ist nur der zuletzt eingestellte Digitaleingang gültig, z.B. DIN3 ist aktiv. AUS1 kann mit Gleichstrombremsung oder Compound-Bremsung kombiniert werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 138 P2167 P2168 down,AUS3 r0052 Bit02 P1135 Betrieb ⋅ P1135 Impuls- down P1082 löschung Bild 3-56 AUS3 HINWEIS AUS3 kann durch unterschiedlichste Befehlsquellen über die BICO-Parameter P0848 (BI: 1. AUS3) bzw. P0849 (BI: 2. AUS3) vorgegeben werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 139: Tabelle 3-27 Beispiele Für Parametereinstellungen Von P0810

    Betrieb wird solange aufrechterhalten bis ein erneutes Be- und Entladen bzw. eine neue Matrialzufuhr notwendig ist. Die Umschaltung Hand/Automatik-Betrieb ist bei MICROMASTER 420 über den indizierten Parameter P0719 und den BICO-Parameter P0810 realisierbar. Die Befehls- und die Sollwertquellen werden durch P0719 (siehe Tabelle 3-28) festgelegt, wobei P0719 Index 0 (P0719[0]) den Automatikbetrieb bzw.
  • Seite 140 Cmd = CB an COM-Link Sollwert = Analogsollwert Cmd = CB an COM-Link Sollwert = Festfrequenz Cmd = CB an COM-Link Sollwert = USS an BOP-Link Cmd = CB an COM-Link Sollwert = USS an COM-Link MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 141: Motorhaltebremse (Mhb)

    Diese Verzögerung muss im Parameter P1216 "Freigabeverzögerung Haltebremse" berücksichtigt werden (siehe Bild 3-58). OFF1/OFF3 Aufmagnetisierung beendet r0056 Bit04 p0346 fmin (p1080) p1216 p1217 r0052.C Bit 12 geöffnet Brems- zustand geschlossen Bremsöffnungszeit Bremsschließzeit Bild 3-58 Motorhaltebremse nach EIN / AUS1 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 142 über Zustandssignal mittels serieller Schnittstelle (USS bzw. PROFIBUS) Das Zustandssignal muss vom Master verarbeitet werden. Das Signal muss auf den digitalen Ausgang des Masters verknüpft werden, an dem das Schütz / Relais für die Motorhaltebremse angeschlossen ist. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 143 ♦ Ein typischer Wert der min. Frequenz P1080 für die Motorhaltebremse ist die Schlupffrequenz des Motors r0330. Die Nenn-Schlupffrequenz kann nach folgender Formel berechnet werden: r0330 − ⋅ ⋅ [Hz] P0310 Slip ♦ Die Regelungsparameter P1310, P1311, P1333, P1335 sind in Verbindung mit der Motorhaltebremse zu beachten. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 144 Die Bremsverzögerungszeit P1217 muss so eingestellt werden, dass sie gleich oder größer der Zeitdauer zum Schließen der Haltebremse ist. Als Richtwert für P1217 kann die Einfallzeit der Bremse (siehe Motorenkatalog z.B. M11) plus die Relaisschließzeit herangezogen werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 145 ≈ Konstante Spannungsanhebung P1310 90 % (Erfahrungswert) Spannungsanhebung bei Beschleunigung ≈ P1311 50 % (Erfahrungswert) Ansteuerung der Motorhaltebremse verdrahten ♦ Direkte Verdrahtung am Relaisausgang Motor mit Motor- haltebremse MICROMASTER 420 Bild 3-60 Direkte Verdrahtung der Motorhaltebremse MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 146 24 V (pot.-getrennt) Ausgang 0 V, max. 100 mA (pot.-getrennt) Freilauf- diode Relais Motor mit Motor- MICROMASTER 420 haltebremse Achtung Die interne 24-V-Stromversorgung darf durch das Relais nicht überlastet werden! Bild 3-61 Indirekte Verdrahtung der Motorhaltebremse MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 147: Elektronische Bremsen

    Ausgabe 10/06 3 Funktionen 3.14 Elektronische Bremsen MICROMASTER 420 besitzt 3 elektronische Bremsen: DC-Bremse (siehe Abschnitt 3.14.1) Compound-Bremse (siehe Abschnitt 3.14.2) Durch diese Bremse kann der Antrieb aktiv abgebremst und eine eventuell auftretende Zwischenkreisüberspannung vermieden werden. Dabei besteht die in Bild 3-62 dargestellte Abhängigkeit.
  • Seite 148 Bremsstrom P1232 eingeprägt. Dieser Zustand wird über das Signal r0053 Bit00 angezeigt. Nach Ablauf der Bremsdauer werden die Wechselrichterimpulse gesperrt. OFF1/OFF3 P0347 OFF2 ⏐f⏐ OFF2 DC braking DC braking active r0053 Bit00 P1233 Bild 3-63 DC-Bremse nach AUS1 / AUS3 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 149 Antriebsdrehzahl durch eine externe Steuerung. Bei der Parametrierung und Einstellung ist daher möglichst mit der realen Last zu testen ! 5. DC-Bremse ist unabhänging vom EIN-Befehl. D. h. eine Anwahl ist auch im Zustand "Betriebsbereit" möglich. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 150: Compound-Bremse

    Bild 3-65 Compound-Bremse Die Compound-Einschaltschwelle U wird in Abhängigkeit von Parameter DC-Comp P1254 (Automatische Ermittlung der U -Einschaltschwellen) entweder direkt über die Netzspannung P0210 bzw. indirekt über die Zwischenkreisspannung mittels r1242 berechnet (siehe Formel in Bild 3-65). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 151 Netzspannung an dem jeweiligen Aufstellungsort an. b) Autodetekt ausgeschaltet (P1254 = 0): ⋅ ⋅ 0210 Comp Schwelle U wird sofort nach Eingabe von P0210 neu berechnet DC-Comp P0210 muss an den jeweiligen Aufstellungsort angepasst werden MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 152: Wiedereinschaltautomatik (Wea)

    Fehler Quittieren − − − − Wiederanlauf Wiederanlauf Fehler Quittieren Fehler Quittieren Fehler Quittieren − − Wiederanlauf Wiederanlauf Wiederanlauf Wiederanlauf Fehler Quittieren Fehler Quittieren Fehler Quittieren Fehler Quittieren Fehler Quittieren Wiederanlauf Wiederanlauf Wiederanlauf Wiederanlauf Wiederanlauf Wiederanlauf MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 153 MICROMASTER über längere Zeit für ausgeschaltet betrachtet werden. Die Motoren können bei Netzwiederkehr ohne Bedienungshandlung automatisch wieder loslaufen. Beim Betreten des Arbeitsbereichs der Motoren in diesem Zustand können deshalb Tod oder schwere Körperverletzung oder Sachschäden auftreten. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 154: Fangen

    Nähe der Rotorfrequenz, verändert sich der Zwischenkreisstrom plötzlich, da sich der Fluss im Motor aufbaut. Ist dieser Zustand erreicht, wird die Suchfrequenz konstant gehalten und die Ausgangsspannung mit der Magnetisierungszeit P0346 auf den Spannungswert der U/f-Kennlinie verändert (siehe Bild 3-66). MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 155 Bei aktiviertem "Fangen" (P1200 > 0) kann möglicherweise der Antrieb trotz Stillstand und Sollwert 0 durch den Suchstrom beschleunigt werden ! Beim Betreten des Arbeitsbereichs der Motoren in diesem Zustand können deshalb Tod oder schwere Körperverletzung oder Sachschaden auftreten. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 156: Vdc_Max-Regler

    Rampenzeit automatisch verlängert und der Umrichter an der Zwischenkreis- spannungsgrenze r1242 betrieben (siehe Bild 3-67). Wird die Zwischenkreis- schwelle r1242 wieder unterschritten, so wird die Verlängerung der Abbremsrampe durch den Vdc_max-Regler zurückgenommen. r1242 -Regler aktiv DC_max A0911 r0056 Bit 14 ⏐f⏐ Bild 3-67 Vdc_max-Regler MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 157 Netzspannung an dem jeweiligen Aufstellungsort an. b) Autodetekt ausgeschaltet (P1254 = 0): ⋅ ⋅ 0210 Schwelle U wird sofort nach Eingabe von P0210 neu berechnet DC_max P0210 muss an den jeweiligen Aufstellungsort angepasst werden MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 158: Überwachungen / Meldungen

    CO/BO: Steuerwort 1 r0055 CO/BO: Zusatz-Steuerwort r0056 CO/BO: Zustandswort – Motorregelung r0722 CO/BO: Status Digitaleingänge r0747 CO/BO: Zustand Digitalausgänge r2197 CO/BO: Meldungen 1 Häufig benutzte Überwachungen / Meldungen inklusive Parameternummer bzw. Bit sind in der folgenden Tabelle dargestellt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 159 53.1 2197.5 FP4100 |f_act| > P1082 (f_max) 2197.6 f_act == Sollw (f_set) 2197.7 FP4110 i_act r0068 >= P2170 53.3 2197.8 FP4100 Ungef. Vdc_act < P2172 53.7 2197.9 FP4110 Ungef. Vdc_act > P2172 53.8 2197.A FP4110 Leerlauf 2197.B MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 160: Thermischer Motorschutz Und Überlastreaktionen

    Fehler F0011 Funktionsplannummer: Der MICROMASTER 420 wartet mit einem völlig neuen durchgängigem Konzept des thermischen Motorschutzes auf. Es bestehen vielfältige Möglichkeiten, den Motor bei gleichzeitig hoher Ausnutzung wirksam zu schützen. Der Grundgedanke des Konzepts ist, kritische thermische Zustände zu erkennen, Warnungen auszugeben und Reaktionen einzuleiten.
  • Seite 161 Für Motoren mit grosser Masse P0344 ist der Erwärmungsvorgang wesentlich langsamer als für kleine Motoren. Werden die themischen Daten eines Fremdmotors nicht eingegeben, so werden die auf einem Siemens-Motor basierenden Werte verwendet. Die thermischen Motordaten sind aus den entsprechenden Motorenkataloge zu entnehmen.

  • Seite 162: Ptc-Temperatursensor

    Abschnitt 3.19.1) genau ermittelt wurden, oder ein PTC-Temperatur- sensor (Kaltleiter) am Motor angebracht und an einen der Digitaleingänge des MICROMASTER 420 (siehe Bild 3-70) angeschlossen ist. Zum Aktivieren der Abschaltfunktion für Motorübertemperatur sind die Para- meter P0701, P0702 oder P0703 = 29 Bild 3-69 PTC-Kennlinie für...
  • Seite 163 Die angegebenen Beschaltungsbeispiele gelten für den PTC-Temperatursensor aus dem Motorenkatalog M11 (Motorschutz durch Kaltleiter, Kurzangabe Z = A10 – A16), der bei den Siemens-Motoren 1LA bzw. 1LG zum Einsatz kommt. HINWEIS Zur Vermeidung von EMV-Einkopplungen in die Umrichterelektronik und den damit verbundenen Störungen dürfen zum Anschluss des Temperatursensors an den...

  • Seite 164: Leistungsteilschutz

    Umrichter hinterlegt und können vom Anwender nicht verändert werden. Im Gegensatz dazu sind die Schwellen für die Spalte "Warnung und Reagieren" zu Optimierungszwecken vom Anwender änderbar. Von der Vorbelegung sind diese Werte so bemessen, dass ein Ansprechen der Schwellen "Fehler und Abschalten" vermieden wird. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 165: Thermische Überwachungen Und Überlastreaktionen

    Betreiben an der Leistungsgrenze ermöglichen und ein sofortiges Abschalten verhindern. Die Parametriermöglichkeiten stellen dabei jedoch nur Eingriffe unterhalb der Abschaltschwellen dar, die durch den Nutzer nicht verändert werden können. Folgende thermischen Überwachungen stehen bei MICROMASTER 420 zur Verfügung: Kühlkörpertemperatur Die Überwachung der Kühlkörpertemperatur r0037 der Leistungshalbleiters (IGBT).
  • Seite 166 Weiterhin sollte die Last eine lüfterähnliche Charakteristik haben, d.h. eine quadratische Momentenkennlinie bei fallender Drehzahl. Die Reduzierung der Ausgangsfrequenz bewirkt dabei eine deutliche Verringerung des Umrichter- Ausgangstroms, und führt damit ebenfalls zu einer Verringerung der Verluste im Leistungsteil. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 167 Warnschwelle verändert werden, um damit eine frühere Warnung zu erhalten, und gegebenenfalls von außen in den Antriebsprozess einzugreifen (z.B. Lastreduktion, Absenken der Umgebungstemperatur). HINWEIS Ein etwaiger Ausfall des Umrichterlüfters wird indirekt durch Messung der Kühlkörpertemperatur festgestellt. Ein Drahtbruch bzw. Kurzschluss des(r) Temperaturfühler(s) wird ebenfalls überwacht. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 168: Steuer-/Regelungsverfahren

    Maschine mit konstantem, möglichst großem Fluss arbeiten. Um den Fluss Φ konstant zu halten, muss somit bei einer Änderung der Frequenz f auch die Spannung U proportional verändert werden, damit ein konstanter Magnetisierungs- strom I fließt. Aus diesen Grundlagen leitet sich die U/f-Kennliniensteuerung ab. µ MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 169 Strömen und Verlusten führt. Program- Kennlinie die den Dreh- mierbare momentenverlauf des Motors / r0071 Kennlinie Arbeitsmaschine (z.B. Synchronmotor) berücksichtigt. P0304 P1300 = 3 P1325 P1323 P1321 P1310 0 Hz P1320 P1322 P1324 P0310 P1082 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 170: Spannungsanhebung

    Konstante Spannungsanhebung Spannungsanhebung wirkt über den gesamten Frequenzbereich, wobei der Wert kontinuierlich zu den hohen Frequenzen abnimmt. U/f linear Boost-Spannung Vmax Gültigkeitsbereich (P0304) ⏐f⏐ V ist Boost ConBoost,100 P1310 aktiv ConBoost,50 f max Boost,end (P1316) (P0310) (P1082) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 171 Insbesondere bei niedrigen Frequenzen wird durch die Spannungsanhebung der Motor zusätzlich erwärmt (Überhitzung des Motors) ! Der Spannungswert bei 0 Hz ermittelt sich aus dem Produkt aus Motornenn- strom P0305, Statorwiderstand P0350 und den entsprechenden Parametern für die Spannungsanhebung P1310 – P 1312. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 172: U/F-Steuerung Mit Flux Current Control (Fcc)

    Die Regelungsart "U/f mit FCC" (P1300 = 1) hat sich in vielen Anwendungen bewährt. Sie hat folgende Vorteile gegenüber der Standard-U/f-Steuerung: Höherer Motorwirkungsgrad Verbessertes Einschwingverhalten ♦ → höhere Dynamik ♦ → verbessertes Stör- / Führungsverhalten MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 173: Schlupfkompensation

    ). Mittels der Schlupfkompensation P1335 kann dieses Verhalten der Asynchron- maschine kompensiert werden. Dabei wird die lastbedingte Drehzahlabsenkung durch Anhebung der Umrichterausgangsfrequenz eliminiert (siehe Bild 3-74). Ohne Schlupfkompensation Mit Schlupfkompensation ∆f ∆f out M2 out M1 Bild 3-74 Schlupfkompensation MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 174: U/F-Resonanzdämpfung

    Die folgenden Oszillogramme (siehe Bild 3-75) zeigen die Wirkung der Resonanzdämpfung am Beispiel eines Reluktanzmotors mit Getriebe anhand der Phasenausgangsströme bei einer Ausgangsfrequenz von 45 Hz. Ohne U/f-Resonanzdämpfung (P1338 = 0) U/f-Resonanzdämpfung aktiv (P1338 = 1) Bild 3-75 Wirkung der U/f-Resonanzdämpfung MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 175: Strombegrenzung (Imax-Regler)

    10.0 ... 400.0 [%] P0640 (150.0) Stromrückmeldung r0020 CO: Sollw. vor HLG [Hz] Bild 3-76 Imax-Regler HINWEIS Eine Absenkung der Frequenz bringt nur dann eine Entlastung, wenn die Last bei kleineren Drehzahlen (z.B. quadratische Momenten-Drehzahl-Kennlinie der Arbeitsmaschine) abnimmt. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 176 3 Funktionen Ausgabe 10/06 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 177: Fehlersuche Und -Behebung

    Betriebszustände und Meldungen des Umrichters mit dem SDP Hinweise zur Fehlersuche mit dem BOP Hinweise zu den und Fehler- und Alarmmeldungen Fehlersuche mit dem SDP..................178 Fehlersuche mit dem BOP..................179 Fehler- und Alarmmeldungen ................180 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 178: Fehlersuche Mit Dem Sdp

    4 Fehlersuche und -behebung Ausgabe 10/06 WARNUNG ♦ Reparaturen an dem Gerät dürfen nur vom Siemens-Service, von Reparatur- werkstätten, die von Siemens zugelassen sind oder von qualifiziertem Personal vorgenommen werden, das mit allen Warnungen und Bedienungs- verfahren aus diesem Handbuch gründlich vertraut ist.

  • Seite 179: Fehlersuche Mit Dem Bop

    Verwenden Sie nun einen Schalter zwischen den Klemmen 5 und 8 am Bedienfeld. Der Antrieb müsste nunmehr entsprechend dem am Analogeingang vorgegebenen Sollwert laufen. ACHTUNG Die Motordaten müssen zum Strombereich und zur Spannung des Umrichters passen. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 180: Fehler- Und Alarmmeldungen

    Eine genaue Beschreibung der Fehlermeldungen finden Sie in der Parameterliste. 4.3.2 Alarmmeldungen Die Alarmmeldungen werden im Parameter r2110 unter ihrer Codenummer (z.B. A0503 = 503) gespeichert und können von dort ausgelesen werden. Eine genaue Beschreibung der Alarmmeldungen finden Sie in der Parameterliste. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 181: Unterdrückung Von Fehler- / Alarmmeldungen

    P2101[0] = 0 (Keine Reaktion, keine Anzeige) HINWEIS Alle Fehlermeldungen sind mit der Standardreaktion auf AUS2 vorgelegt (siehe Fehler-/Alarmliste). Die Standardreaktionen einiger von der Hardware verursachter Fehler- meldungen, wie z.B. Überstrom F0001, können nicht unterdrückt bzw. modifiziert werden. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 182 4 Fehlersuche und -behebung Ausgabe 10/06 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 183: Technische Daten

    Tabelle 5-2 enthält Angaben zum erforderlichen Kühlluft-Volumenstrom und Anzugsdrehmomente für Leistungsanschlüsse Tabelle 5-3 enthält Angaben zur Stromreduzierung in Abhängigkeit von der Pulsfrequenz Tabelle 5-4 enthält in verschiedenen Tabellen eine Übersicht der spezifischen technischen Daten der einzelnen MICROMASTER 420-Umrichter MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 184 5 Technische Daten Ausgabe 10/06 Tabelle 5-1 MICROMASTER 420 Leistungsdaten Eigenschaften Werte Netzspannung und 1 AC 200 V … 240 V ± 10 % 0,12 kW – 3,0 kW (0,16 hp – 4,0 hp) Leistungsbereiche 3 AC 200 V … 240 V ± 10 % 0,12 kW –...
  • Seite 185 1/3 AC 200 V 0,12 … 5,5 Voreinstellung 16 kHz → keine Stromreduzierung erforderlich 3 AC 400 V 0,37 0,55 0,75 10,2 10,2 13,2 13,2 13,2 13,2 19,0 18,4 13,2 13,2 11,0 26,0 26,0 17,9 17,9 13,5 13,5 10,4 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 186 5 Technische Daten Ausgabe 10/06 Tabelle 5-4 Technische Daten des MICROMASTER 420 Damit die Anlage UL-konform ist, müssen SITOR-Sicherungen mit dem entsprechenden Bemessungsstrom verwendet werden. Eingangsspannungsbereich 1 AC 200 V – 240 V, ± 10 % (mit integriertem Filter der Klasse A)
  • Seite 187 1) Randbedingungen: Eingangsstrom im Nennpunkt, gilt bei Kurzschlussspannung des Netzes U = 2 % bezogen auf die Umrichternennleistung und Netznennspannung von 240 V ohne Netzkommutierungsdrossel. Der Einsatz im amerikanischem Raum erfordert UL-gelistete Sicherungen (z.B. Class NON von Bussmann) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 188 1) Randbedingungen: Eingangsstrom im Nennpunkt, gilt bei Kurzschlussspannung des Netzes U = 2 % bezogen auf die Umrichternennleistung und Netznennspannung von 240 V ohne Netzkommutierungsdrossel. Der Einsatz im amerikanischem Raum erfordert UL-gelistete Sicherungen (z.B. Class NON von Bussmann) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 189 1) Randbedingungen: Eingangsstrom im Nennpunkt, gilt bei Kurzschlussspannung des Netzes U = 2 % bezogen auf die Umrichternennleistung und Netznennspannung von 400 V ohne Netzkommutierungsdrossel. Der Einsatz im amerikanischem Raum erfordert UL-gelistete Sicherungen (z.B. Class NON von Bussmann) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 190 1) Randbedingungen: Eingangsstrom im Nennpunkt, gilt bei Kurzschlussspannung des Netzes U = 2 % bezogen auf die Umrichternennleistung und Netznennspannung von 400 V ohne Netzkommutierungsdrossel. Der Einsatz im amerikanischem Raum erfordert UL-gelistete Sicherungen (z.B. Class NON von Bussmann) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 191: Optionen

    Ausgabe 10/06 6 Optionen Optionen In diesem Kapitel wird die Übersicht über die Optionen des MICROMASTER 420 gegeben. Weitere Informationen zu den Optionen entnehmen Sie bitte dem Katalog oder der Dokumentations-CD. Geräteunabhängige Optionen Basic Operator Panel (BOP) Advanced Operator Panel (AOP)
  • Seite 192 6 Optionen Ausgabe 10/06 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 193: Elektromagnetische Verträglichkeit (Emv)

    Ausgabe 10/06 7 Elektromagnetische Verträglichkeit (EMV) Elektromagnetische Verträglichkeit (EMV) Dieses Kapitel enthält: EMV-Informationen. Elektromagnetische Verträglichkeit (EMV) ............194 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 194: Elektromagnetische Verträglichkeit (Emv)

    Normen, die sich noch in Vorbereitung befinden. 7.1.3 EMV-Typprüfzertifikat Dieses Verfahren ist nur auf Geräte der Funk-Fernmeldetechnik anwendbar. Alle MICROMASTER 420-Geräte sind hinsichtlich Einhaltung der EMV-Richtlinie zertifiziert, wenn sie gemäß den Empfehlungen aus Kapitel 2 installiert wurden. MICROMASTER 420 Betriebsanleitung...
  • Seite 195 Norm EN 61000-3-2 "Grenzwerte für Oberschwingungsstrom- Emissionen (Geräteeingang ≤ 16 A pro Phase)" erfüllen. Alle variablen Drehzahlantriebe der MICROMASTER-, MIDIMASTER-, MICROMASTER Eco- und COMBIMASTER-Baureihen von Siemens, die als "Professionelles Gerät" im Sinne der Norm klassifiziert sind, erfüllen die Anforderungen der Norm.

  • Seite 196: Klassifizierung Des Emv-Verhaltens

    Steuerleitungen 2 kV Hochfrequentes EN 61000-4-3 80 – 1000 MHz, 10 V/m, 80 % AM, elektromagnetisches Feld, Last und Signalleitungen amplitudenmoduliert Hochfrequentes EN 61000-4-3 900 MHz, 10 V/m 50 % elektromagnetisches Feld, Tastverhältnis, Wiederholfrequenz impulsmoduliert 200 Hz MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 197: Klasse 3: Mit Filter, Für Wohngebiete, Geschäfts- Und Gewerbebereich

    Um diese Pegel zu erreichen, darf die voreingestellte Pulsfrequenz nicht überschritten und dürfen Kabel von mehr als 25 m Länge nicht verwendet werden. Die MICROMASTER 420-Umrichter sind ausschließlich für professionelle Anwendungen vorgesehen. Deshalb fallen sie nicht unter den Geltungsbereich der Norm EN 61000-3-2 über Oberschwingungsstrom-Emissionen.
  • Seite 198 Für Einsatz in 2. Umgebung. Kategorie C2: Antriebssystem (PDS) mit Nennspannung < 1000 V. Bei Einsatz in 1. Umgebung Installation und Inbetriebnahme nur durch EMV- Fachkundigen. Kategorie C1: Antriebssystem (PDS) mit Nennspannung < 1000 V. Für Einsatz in 1. Umgebung. MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 199: Anhang

    Ausgabe 10/06 Austausch des Anzeige-/Bedienfeldes Anhang Austausch des Anzeige-/Bedienfeldes MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 200: B Abnehmen Der Abdeckungen

    Abnehmen der Abdeckungen Ausgabe 10/06 Abnehmen der Abdeckungen Abnehmen der Abdeckungen, Bauform A MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 201: Abnehmen Der Abdeckungen, Bauform B Und C

    Ausgabe 10/06 Abnehmen der Abdeckungen Abnehmen der Abdeckungen, Bauform B und C " MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 202: C Y-Kondensator Abklemmen

    Y-Kondensator abklemmen Ausgabe 10/06 Y-Kondensator abklemmen Y-Kondensator bei Bauform A abklemmen LK 700 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 203: Y-Kondensator Bei Bauform B Und C Abklemmen

    Ausgabe 10/06 Y-Kondensator abklemmen Y-Kondensator bei Bauform B und C abklemmen MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 204: Ventilator Tauschen

    Ventilator tauschen Ausgabe 10/06 Ventilator tauschen Ventilator tauschen, Bauform A MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 205: Ventilator Tauschen, Bauformen B Und C

    Ausgabe 10/06 Ventilator tauschen Ventilator tauschen, Bauformen B und C MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 206: Anwendbare Normen

    Einbeziehungserklärung steht auf Wunsch zur Verfügung. Europäische EMV-Richtlinie Bei Einbau entsprechend den Empfehlungen im vorliegenden Handbuch, erfüllt der MICROMASTER 420 alle Anforderungen der EMV-Richtlinie gemäß Definition durch EMC Product Standard for Power Drive Systems EN 61800-3. Underwriters Laboratories UL und CUL ZUGELASSENE STROMRICHTERGERÄTE.

  • Seite 207: F Nennkurzschlussstrom (Sccr)

    Damit kann bei Auswahl eines geeigneten - passend zum Kurzschluß-Ausschalt- strom der jeweiligen Applikation - UL-gelisteten Motorabzweig-Schutzes (branch circuit protection), jeder beliebige hohe SCCR-Wert für den MICROMASTER 420 erreicht werden, also auch ein SCCR-Wert größer als 10 kA. Die obigen Angaben gelten für die jeweilige Maximalspannung des Antriebs, wenn dieser durch eine UL-anerkannte/-gelistete Sicherung des Typs H, J oder K, einen Schutzschalter oder einen "Self-Protected Combination Motor Controller"...

  • Seite 208: Liste Der Abkürzungen

    Links, gegen Uhrzeigersinn Befehlsdatensatz Kubikfuß pro Minute (1 l/s ≅ 2,1 CFM) Konnektoreingang Konfigurationsmanagement Kommando Combimaster Konnektorausgang CO/BO Konnektorausgang / Binektorausgang Wurzel COM-Link Kommunikationsschnittstelle Inbetriebnahme, Betriebsbereit Konstantes Drehmoment Inbetriebnahme, Betrieb, Betriebsbereit Rechts, im Uhrzeigersinn Digital-analog Umsetzer Digital-analog Umsetzer MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 209 Hauptsollwert Logik mit hoher Störschwelle Ein- / Ausgang Inbetriebnahme IGBT Insulated Gate Bipolar Transistor Subindex Tippen Kinetische Pufferung Flüssigkristallanzeige Leuchtdiode Länge Motorhaltebremse MICROMASTER 4 Motorpotentiometer Öffner Schließer Negativ positiv negativ Bedienungsanleitung Antriebssystem PID-Regler (Proportional-, Integral, Differenzialanteil) MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
  • Seite 210 Speicher mit wahlfreiem Zugriff RCCB Fehlerstromschutzschalter FI-Schutzschalter Hochlaufgeber (HLG) Hochfrequenzstörung Umdrehungen pro Minute (Upm) RTOS Echtzeitbetriebssystem Skalierung Statusanzeigeeinheit SLVC Geberlose Vektorregelung Steuerwort Start Text Raumzeigermodulation Transistor-Transistor Logik Universelle serielle Schnittstelle Vektorregelung Zwischenkreisspannung Variables Drehmoment Zustandswort ZUSW Zusatzsollwert Dezentrale Peripherie MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...

  • Seite 211: Index

    Fehlersuche und -behebung....177 Betriebsumgebungsbedingungen ....23 Festfrequenzen ........121 Bezugsgrößen ..........50 Funktionen ..........35 BICO-Technik ...........44 Funktionsmerkmale........19 Blockschaltbild..........56 Bohrmuster für MICROMASTER 420 ..25 Bremsfunktionen ........137 Gefährdung durch Wasser....... 24 Geräteabhängige Optionen ....191 Geräteunabhängige Optionen ....191 Compound-Bremse ........150 MICROMASTER 420 Betriebsanleitung...
  • Seite 212 Index Ausgabe 10/06 Gültige Normen MICROMASTER 420 Europäische EMV-Richtlinie ....206 Allgemein..........18 Europäische Maschinenrichtlinie ..206 Funktionsmerkmale ......19 Europäische Niederspannungsrichtlinie Haupteigenschaften ......19 ............206 Schutzmerkmale........20 ISO 9001..........206 Montage auf Hutschiene......26 Underwriters Laboratories ....206 Motoranschlüsse........29 Motorhaltebremse ........141 Motorpotenziometer .......
  • Seite 213 Temperatursensor ......162 Tippen.............126 Wiedereinschaltautomatik...... 152 U/f-Steuerung .........168 mit Flux Current Control (FCC)...172 Y-Kondensator abklemmen Schlupfkompensation ......173 Bauform A .......... 202 Spannungsanhebung......170 Bauform B und C........ 203 Strombegrenzung .......175 U/f-Resonanzdämpfung......174 Überlastreaktionen .........160 Übersicht ..........17 Überwachungen / Meldungen ....158 MICROMASTER 420 Betriebsanleitung 6SE6400-5AA00-0AP0...
