5.4.3.

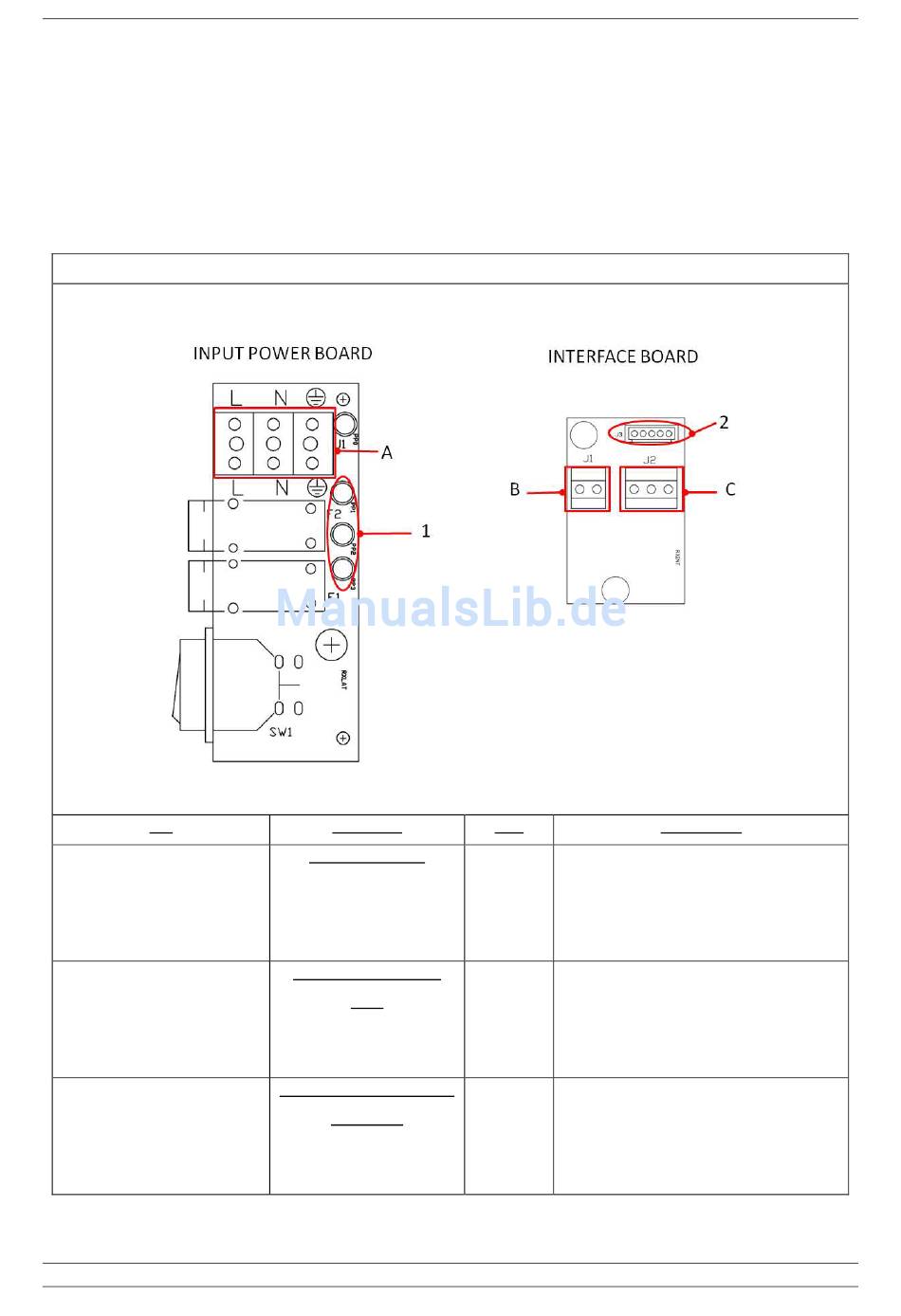

SCHRITT 2 - VERBINDUNG VON EINGANGSNETZWERKKARTE und SCHNITTSTELLENKARTE:
Kabel der Stromnetze, Fernschalter X-MIND unity und X-MIND unity Licht wie nachfolgend beschrieben anschließen, bevor die
nächste Karte eingebaut wird.
Für Beschreibung der Anschlüsse siehe obige Tabelle.
Für weitere Informationen bitte das Kapitel "SCHALTPLAN" am Ende dieses Handbuchs kontrollieren.
EIN
J1
EINGANGSNETZWERKKARTE
- A
J1 SCHNITTSTELLENKARTE -
B
J2 SCHNITTSTELLENKARTE -
C
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
EINGANGSNETZWERKKARTE UND SCHNITTSTELLENKARTE
KLEMMEN
Stromversorgung
L (Phase) - N (Nullleiter) -
GND (Erde)
Externes Licht X-MIND
unity
S1 (5) - S2 (4)
Fernschalter Exposition X-
MIND unity
ROT (1) - WEISS (2) -
BLAU (3)
- Installations und Wartungsanleitung - X-MIND unity
Abb. 5.35
AUS
1
2 - J3
Verbinder
2- J3
Verbinder
VERBINDER
ZU J4 STEUERKARTE
ZU J6 STEUERKARTE
ZU J6 STEUERKARTE
Seite 63 von 111
