5.1. ENTNAHME AUS DER VERPACKUNG

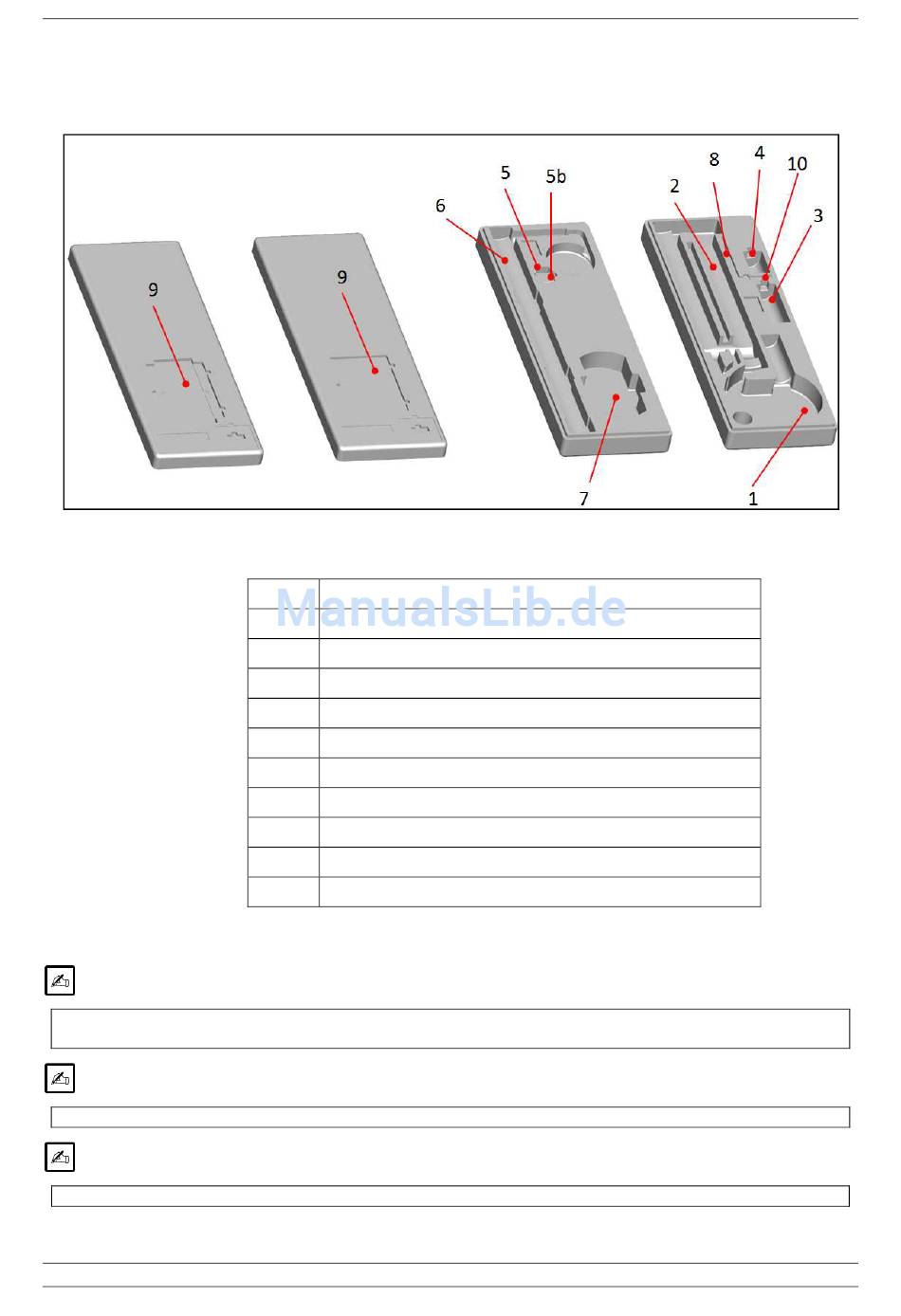

Die Bauteile des X-MIND unity Röntgensystems sind in 2 Kisten verpackst; siehe folgende Abb.:
HINWEIS
Vor der Installation alle Bauteile genau kontrollieren und prüfen, ob das Produkt sichtbare Zeichen einer
Beschädigung aufweist.
HINWEIS
Die Baugruppe der Röntgenstrahlquelle und der Pantograph sind bereits miteinander verbunden.
HINWEIS
Es empfiehlt sich, für eine Rücksendung der Produkte zu Reparaturzwecken die Originalverpackung aufzubewahren.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
Abb. 5.1
1
Baugruppe Röntgenstrahlenquelle (Strahlerkopf) + Langer Tubus
2
Pantograph (Scherenarm)
3
Langer Tubus
4
Kurzer Tubus
5
Verschluss Halterung
5b
Fett
6
Halterung
7
Röntgen-Steuereinheit (Timer)
8
Justageschlüssel Feder
9
Leitfaden für den Schnellstart, Bohrschablone, allgemeine Unterlagen
10
Schraubenkappen
- Installations und Wartungsanleitung - X-MIND unity
Seite 35 von 111
