- Installations und Wartungsanleitung - X-MIND unity
5.4.9.

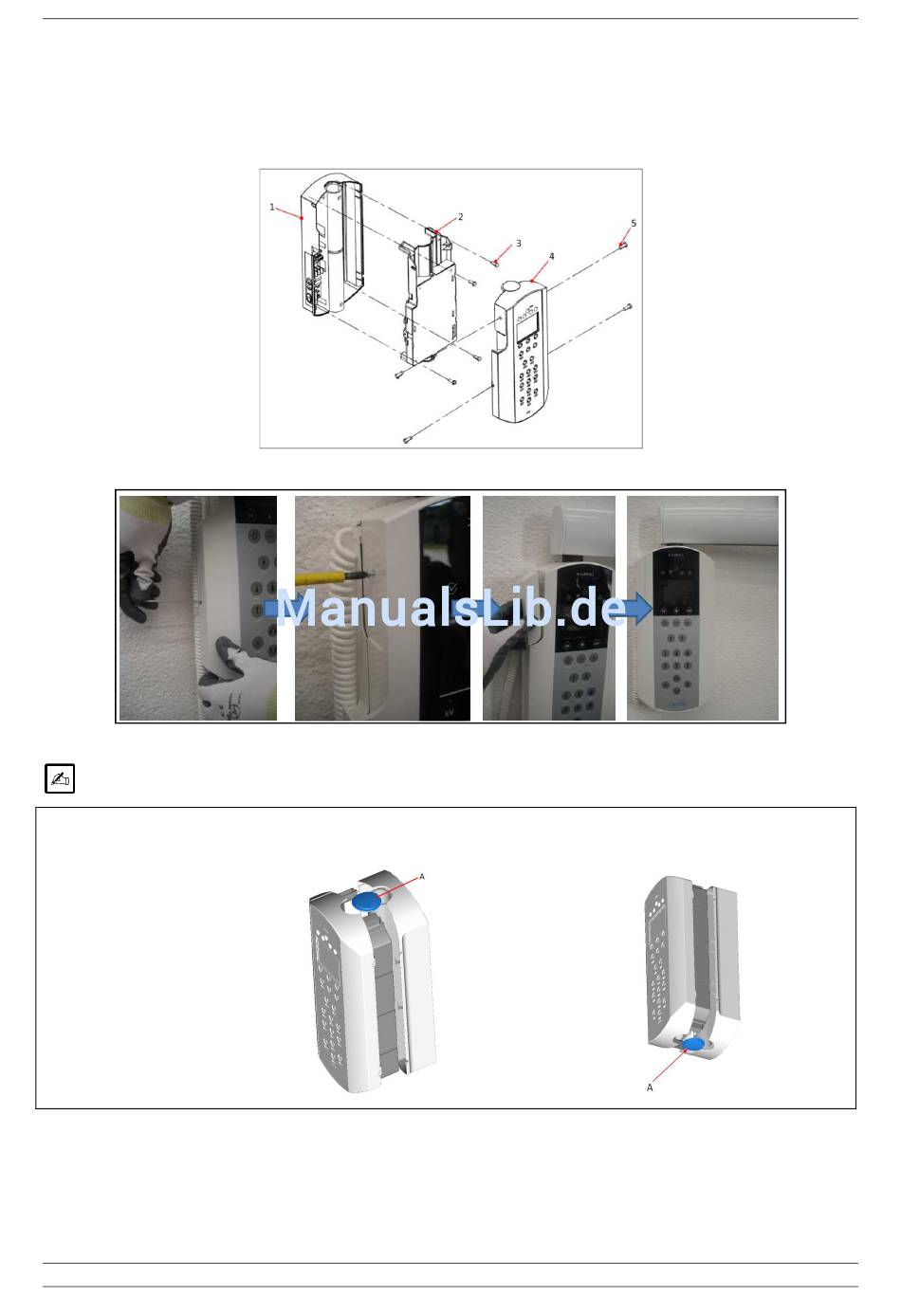

SCHRITT 8 -TIMERMONTAGE:
Nachdem alle Anschlüsse ausgeführt wurden sicherstellen, dass alle 4 Befestigungsschrauben des Timers eingesetzt und befestigt
wurden; siehe folgende Abbildung.
Abb. 5.43
Abb. 5.44
HINWEIS
Vor dem Schließen der Frontabdeckung der Steuereinheit bitte darauf achten, dass die Verschlusskappe (A) auf der der
Installationsseite der Halterung gegenüberliegenden Seite eingesetzt wurde.
BEFESTIGUNG UNTEN
BEFESTIGUNG OBEN
Abb. 5.45
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
Seite 69 von 111
