- Installations und Wartungsanleitung - X-MIND unity
15.5.
AUSWECHSELN DER STRAHLENBEGRENZUNGSEINRICHTUNG (Kollimator-Tubus)
15.5.1. RUNDER TUBUS (KURZ UND LANG)
Für den Ausbau des runden (entweder kurzen oder langen) Tubus müssen die 3 unten befindlichen Schrauben gelöst werden.
Für den langen Tubus wird der lange Inbusschlüssel im Lieferumfang des Systems benötigt.
Zur Befestigung des Tubus einfach die 3 Schrauben einsetzen.
Immer auf die Ausrichtung des Tubus achten; er hat zwei Seiten (2), mit denen er an den Schrauben (1) zentriert wird.

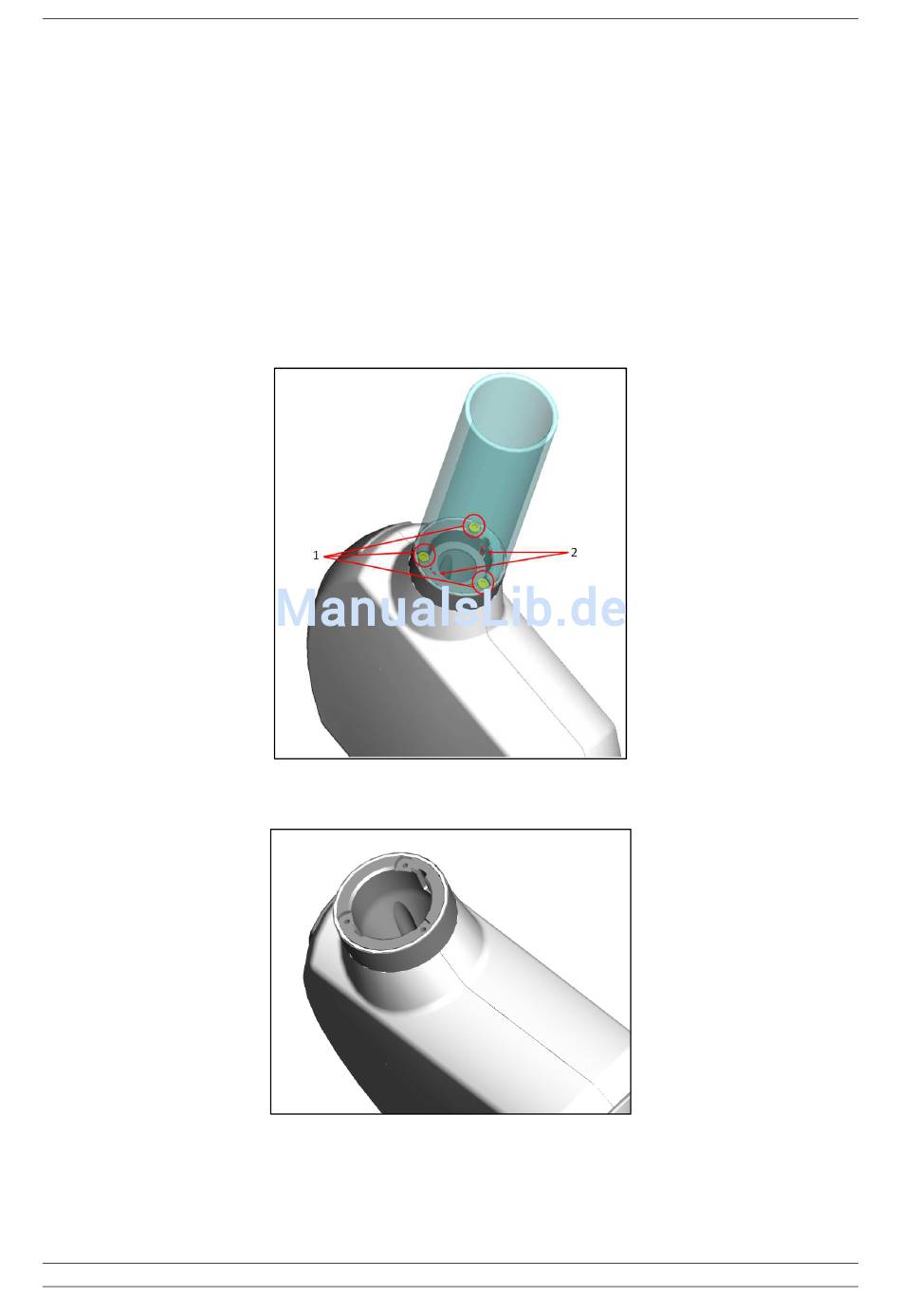

Nachfolgend eine Abbildung des Standorts der Schrauben.
Abb. 13.6
Ausgebauter Tubus
Abb. 13.7
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
Seite 97 von 111
