X-MIND unity - Installations und Wartungsanleitung -
5.4.7.
SCHRITT 6 - KONTROLLE ANSCHLÜSSE SCHALTKASTEN
Bitte prüfen, ob die Anschlüsse im Schaltkasten mit dem folgenden Schaltplan übereinstimmen.

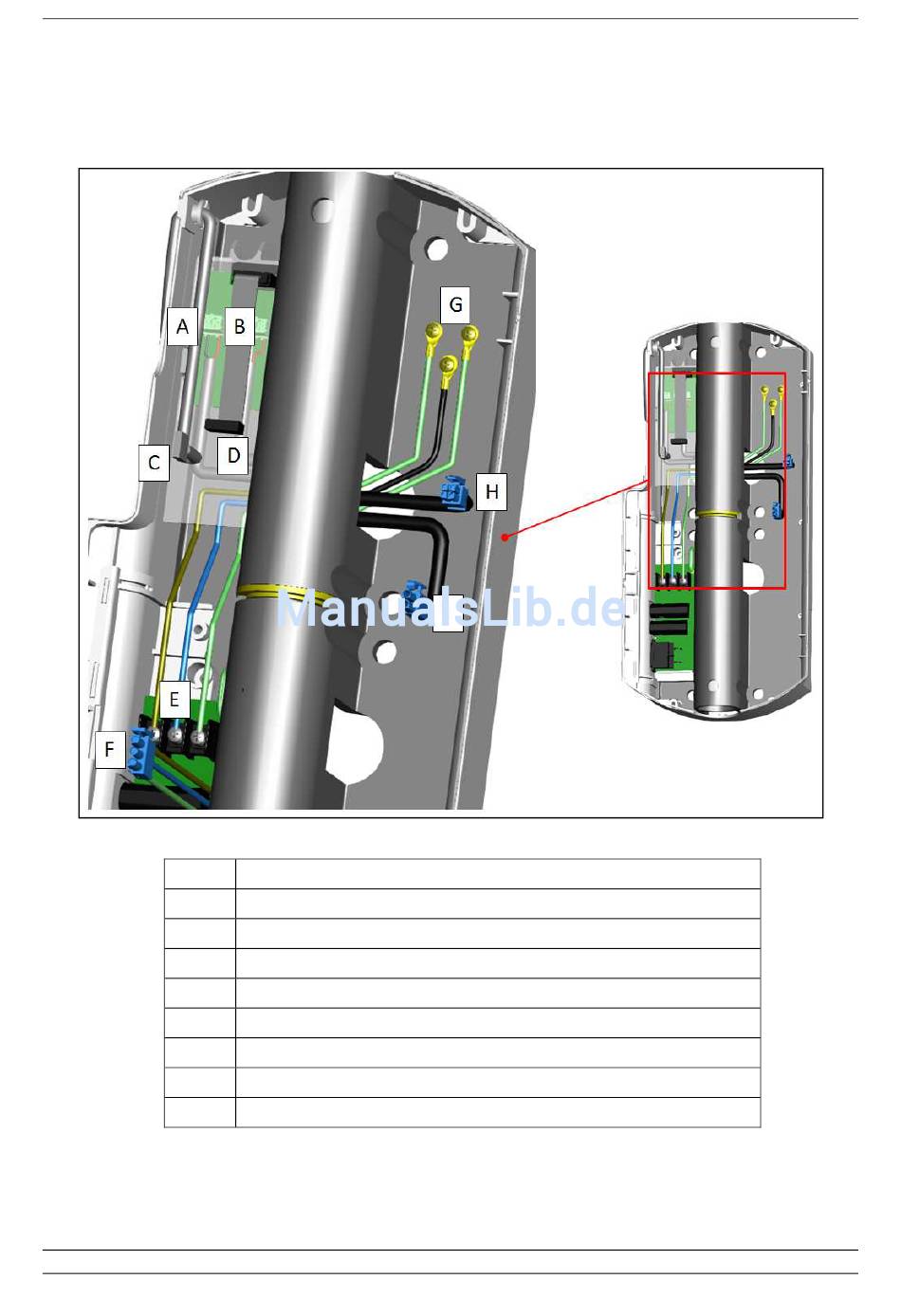

Abb. 5.38
A
B
C
D
E
F
G
H
I,
Seite 66 von 111
Anschluss Lampe Exposition (falls installiert)
Fernschalter Exposition (falls installiert)
Kabel lokaler Schalter Exposition
Flachkabelanschluss Schnittstellenkarte
Netzstromverbindung und stationärer Erdanschluss zur Platte
Netzstromverbindung Steuerkarte
Erdungskabel von Halterung und geschirmten Leitern
COMM.-Kabel von Halterung (zu J2 Steuerkarte)
PWR.-Kabel von Halterung (zu J1 Steuerkarte)
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
