2.

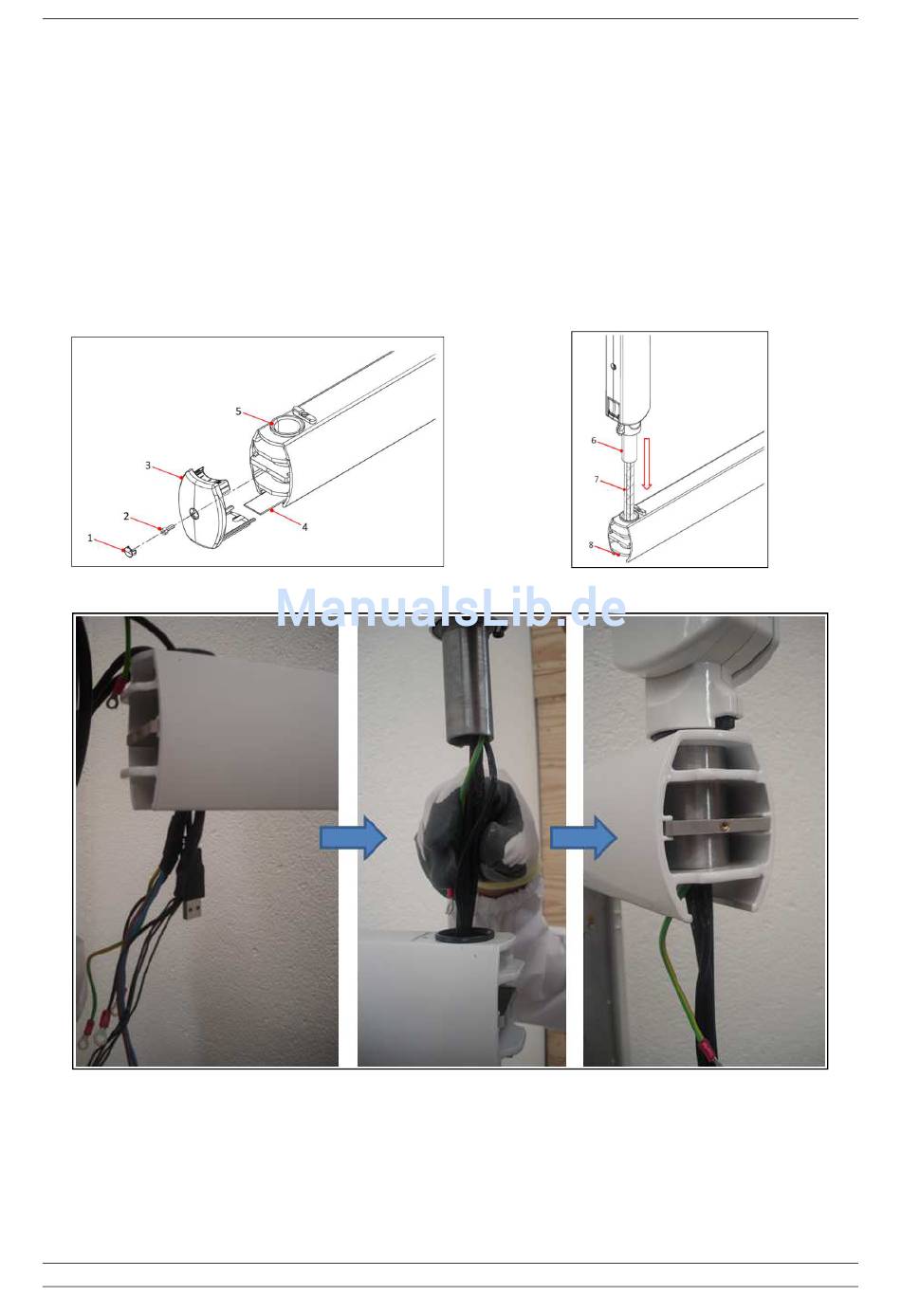

Falls dies noch nicht geschehen ist, die Schraubenkappe(1) mit einem kleinen flachen Schraubendreher abheben und dann die
Befestigungsschraube (2) und die Verschlusskappe der Halterung (3) entfernen, indem sie am Ende der unteren Abdeckung (4)
aus dem Profil der Halterung herausgezogen wird.
3.
Verkabelung der SCHERENARM-Baugruppe (7) in die Buchse (5) und dann das Rohr des SCHERENARMS (6) einsetzen.
4.
Bei Bedarf das Rohr und die Buchse reinigen und ausschließlich mit Molikote D Fett laut Herstelleranweisungen schmieren.
5.
Verkabelung im Gehäuse der Halterung (8) verlegen.
6.
Kabel in der Halterung wie nachfolgend gezeigt befestigen und anschließen.
7.
Kabel in der Halterung korrekt anordnen und Abdeckungen schließen.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
- Installations und Wartungsanleitung - X-MIND unity
Abb. 5.16
Abb. 5.18
Abb. 5.17
Seite 47 von 111
