X-MIND unity - Installations und Wartungsanleitung -
5.4.2. SCHRITT 1 - FÜHRUNG DER KABEL IN DER PLATTE FÜR WANDMONTAGE:
Vor dem Anschließen und Zusammenbau des Timers sicherstellen, dass die Führung der Kabel entsprechend den nachfolgenden
Angaben stattfand.

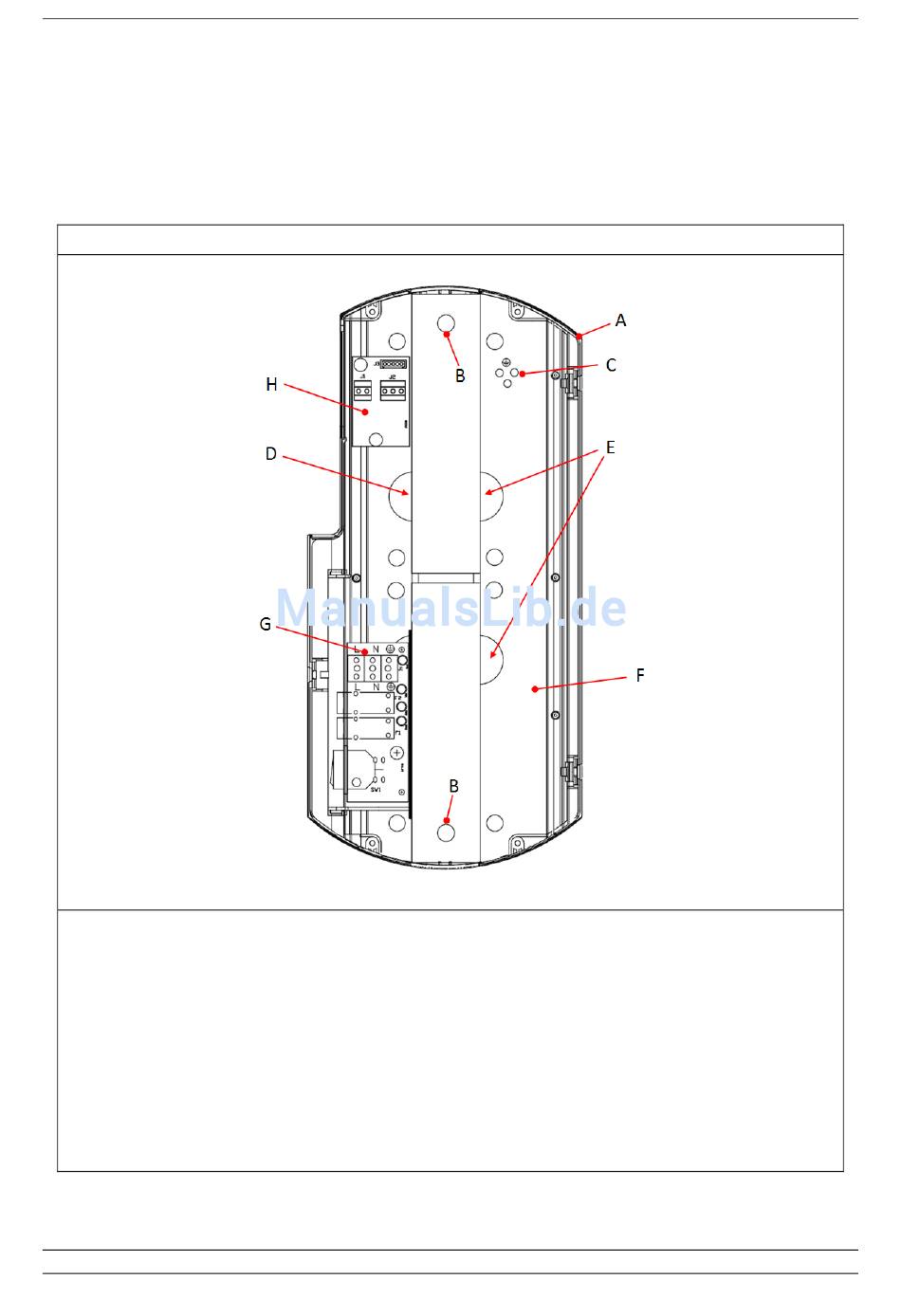

A. Hintere Abdeckung A Röntgen-Steuereinheit (Timer)
B. Zentrierbohungen
C. Erdungsschrauben an Platte für GND-Verteilung und Schirmanschluss
D. Ausgang der von Wand austretenden Kabel: NETZSTROM, LEUCHTE, SCHALTER 2
E. Ausgang der von Scherenarm austretenden Kabel: Erde, VERSORGUNGSKABEL und COMM.
(Übertragung) KABEL
F.
PLATTE FÜR WANDMONTAGE
G. EINGANGSNETZWERKKARTE
H. SCHNITTSTELLENKARTE
Seite 62 von 111
PLATTE FÜR WANDMONTAGE
Abb .5.34
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
