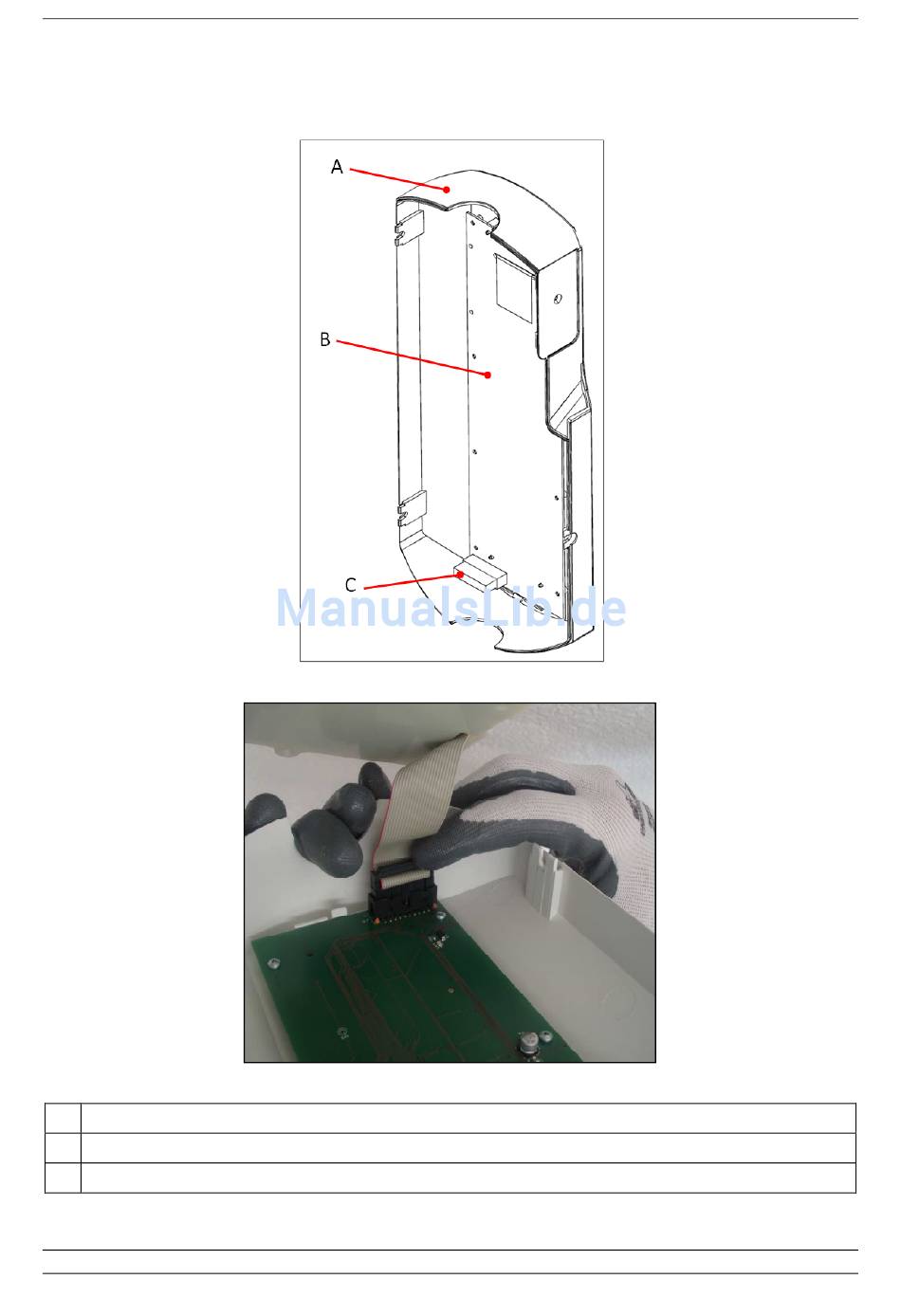

SCHRITT 7 - ANSCHLUSS DISPLAYKARTE STEUEREINHEIT

A FRONTABDECKUNG
B In FRONTABDECKUNG installierte DISPLAYKARTE DER STEUEREINHEIT
C Flachkabelverbinder zwischen STEUERKARTE und DISPLAYKARTE STEUEREINHEIT anschließen.
Seite 68 von 111
Abb. 5.41
