MONTAGEANLEITUNG FÜR RECHTECKIGEN TUBUS:
Abb. 13.9
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
- Installations und Wartungsanleitung - X-MIND unity

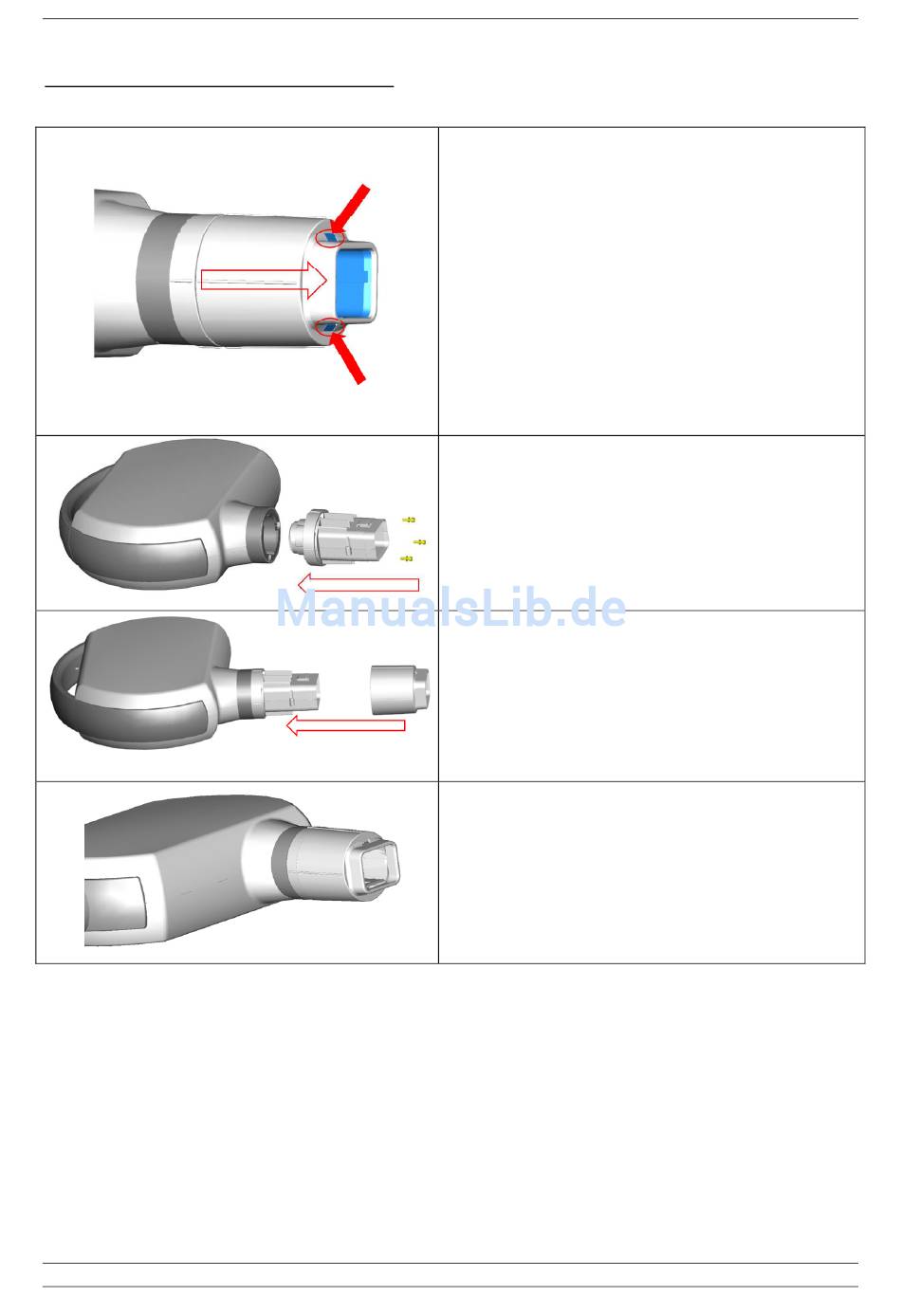

Vorhandenen Tubus ausbauen.
Rechteckigen Tubus herausnehmen und die Abdeckung des
Tubus von der Strahlenbegrenzungseinrichtung ausbauen, um die
Befestigungsschrauben erreichen zu können.
Strahlenbegrenzungseinrichtung mit den 3 mitgelieferten
Schrauben am Tubus befestigen.
Tubusabdeckung an Strahlenbegrenzungseinrichtung installieren,
indem sie auf die 2 Laschen gedrückt wird, bis ein Klicken zu
hören ist. Vorsichtig versuchen, die Begrenzungsbaugruppe
herauszuziehen, um die Stabilität zu prüfen.
Der korrekt installierte rechteckige Tubus sollte sich drehen
können und nicht leicht herauszuziehen sein.
