4. INSTALLATIONSMÖGLICHKEITEN
VORSICHT
Die Ausrüstung muss so installiert werden, dass der Bediener bei einer Exposition mittels (lokalem oder Fern-) Schalter
für die Exposition die Parameter und die Anzeige für die Betriebsbereitschaft sehen kann.

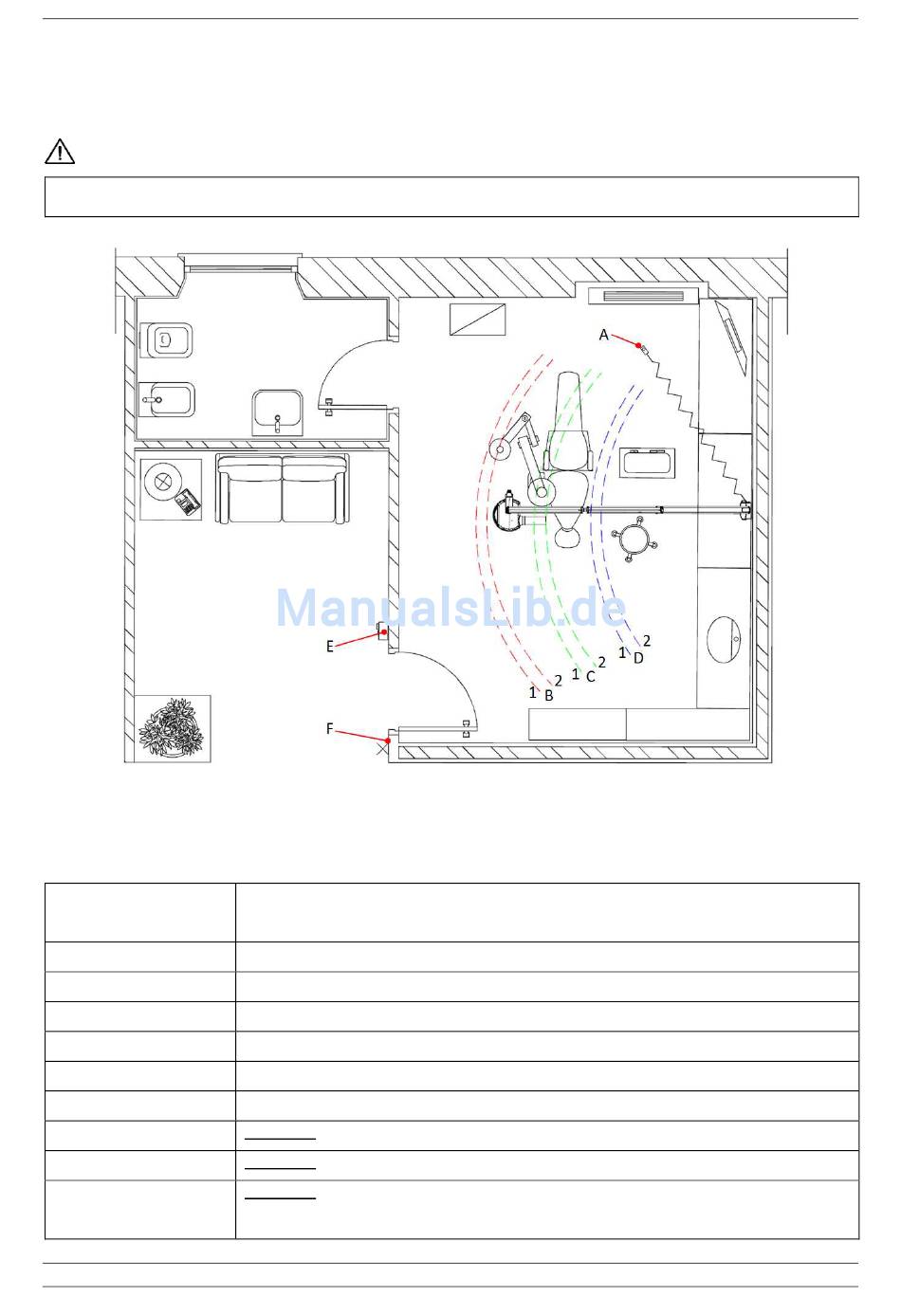

Abb. 4.1
4.1. KONFIGURATIONSBEISPIELE
A
B1
B2
C1
C2
D1
D2
E
F
G
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
STANDARDKONFIGURATION - LOKALER SCHALTER EXPOSITION MIT ANSCHLUSS AN
TIMER
KONFIGURATION: 110 cm (43") HALTERUNG - KURZER TUBUS
KONFIGURATION: 110 cm (43") HALTERUNG - LANGER TUBUS
KONFIGURATION: 80 cm (31") HALTERUNG - KURZER TUBUS
KONFIGURATION: 80 cm (31") HALTERUNG - LANGER TUBUS
KONFIGURATION: 40 cm (16") HALTERUNG - KURZER TUBUS
KONFIGURATION: 40 cm (16") HALTERUNG - LANGER TUBUS
OPTIONAL – X-MIND unity FERNSCHALTER EXPOSITION INSTALLIERT
OPTIONAL - X-MIND unity LICHT EXPOSITION INSTALLIERT
OPTIONAL – X-MIND unity FERNSCHALTER EXPOSITION und X-MIND unity LICHT
EXPOSITION INSTALLIERT
- Installations und Wartungsanleitung - X-MIND unity
Seite 27 von 111
