Nachdem die Baugruppe nach den obigen Angaben zerlegt wurde, die Bohrschablone (A) an der Installationswand des
Röntgensystems auf der erforderlichen Höhe positionieren:
130 cm (51.18 in) vom Boden bei UNTERER BEFESTIGUNG / 87 CM (34.25 IN) vom Boden für OBERE BEFESTIGUNG
WARNUNG
Nicht die Platte für die Wandmontage als Bohrschablone benutzen, da die darin installierten PCBs beschädigt werden
könnten.
Immer nur die Bohrschablone aus der offiziellen Verpackung der X-MIND unity verwenden, um die Löcher in die Wand zu
bohren.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013

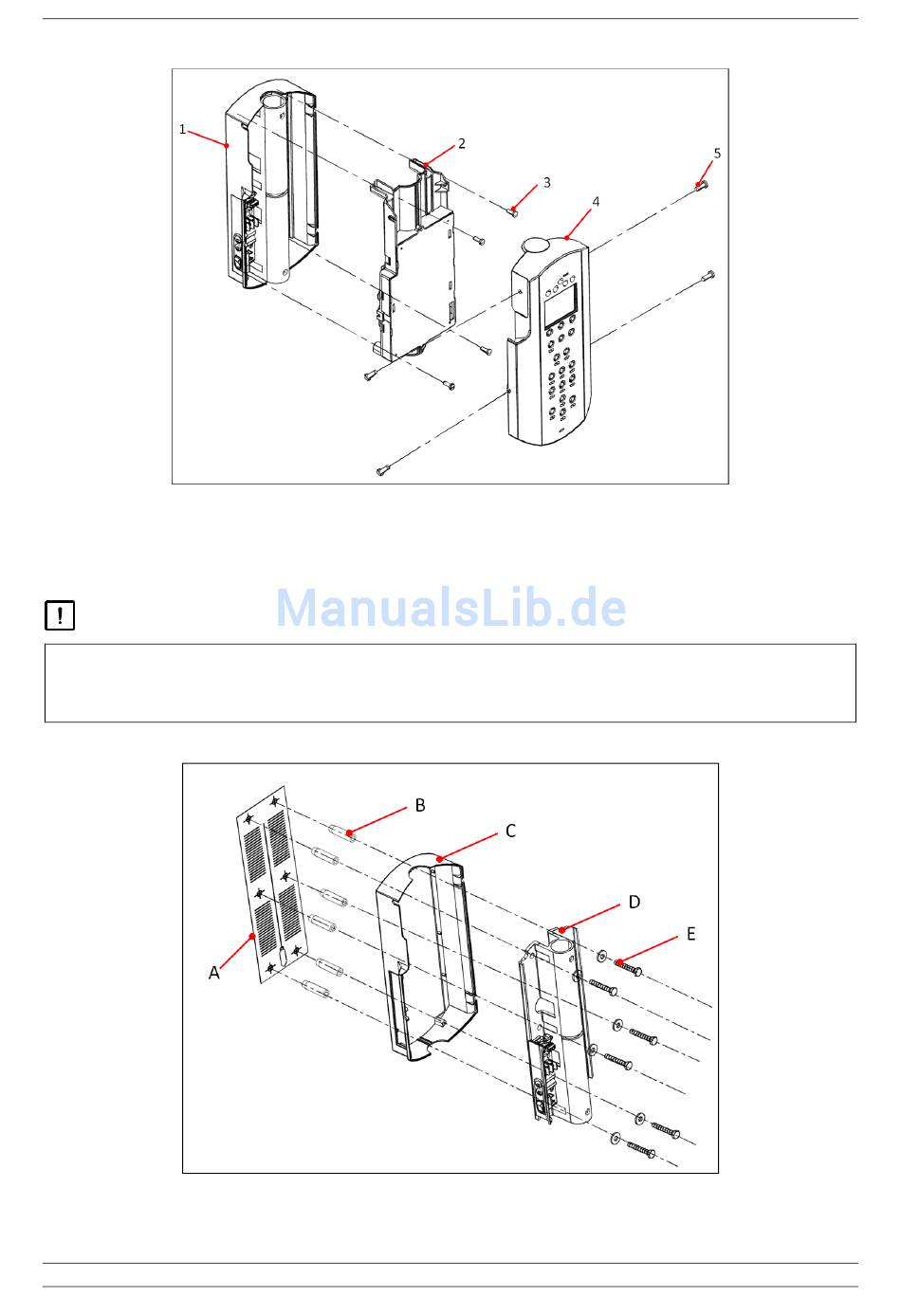

Abb. 5.4
Abb. 5.5
- Installations und Wartungsanleitung - X-MIND unity
Seite 39 von 111
