AUSWECHSELN VON SICHERUNGEN
VORSICHT
Potentielle Stromschlaggefahr!
Vor den folgenden Eingriffen sicherstellen, dass die Netzversorgung unterbrochen ist.
Je nach Installationstyp ist die Röntgen-Steuereinheit der X-MIND unity mit 1 oder 2 Sicherungen ausgestattet, die sich auf der
Leiterplatte befinden und von außen mit einem flachen Schraubendreher zu erreichen sind.
1.
Einzelne Sicherung (stromführend): Ausführung Wandmontage, stationär installiert
2.
Doppelsicherung (stromführend und Nullleiter): mobile Ausführung der X-MIND unity.
VORSICHT
Nennwerte und Merkmale der Sicherungen, wie sie auf den Schildern und in den Begleitunterlagen angegeben sind, genau einhalten.
Für deren Auswechslung wie folgt verfahren:
1.
Sicherungen und Hauptschalter an der linken Unterseite des Timers lokalisieren.
2.
Stromversorgung ausschalten, indem der Netzschalter auf "0" gestellt wird.
3.
Mit einem flachen Schraubendreher den Sicherungshalter (gegen den Uhrzeigersinn) lösen und die Sicherung auswechseln.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013

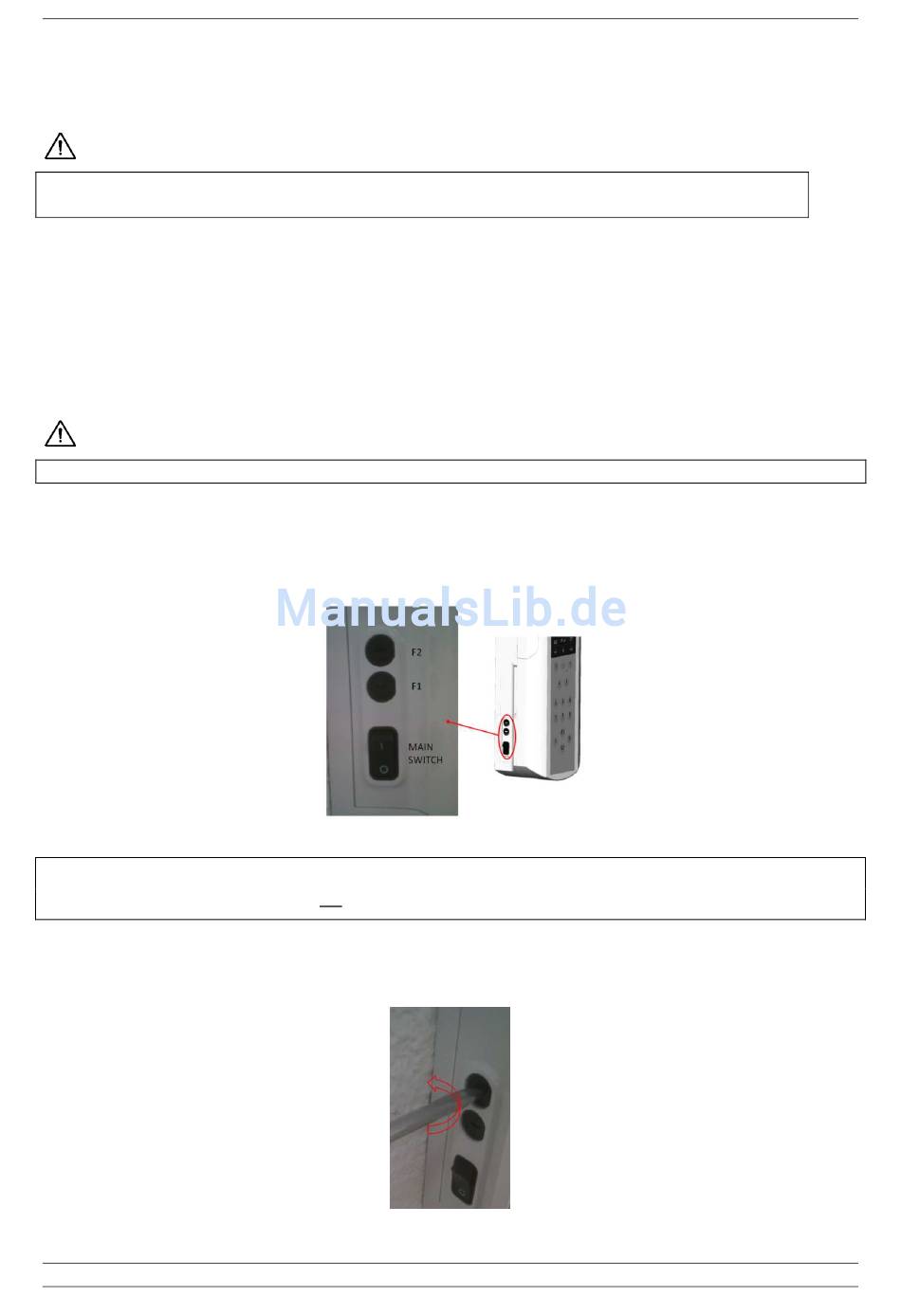

Abb. 13.1
F1= Stromführende Sicherung
F2= Nullleiter (nur an mobilen X-MIND unity Ausführungen installiert)
- Installations und Wartungsanleitung - X-MIND unity
Abb. 13.2
Seite 95 von 111
