X-MIND unity - Installations und Wartungsanleitung -
An der Montagewand des Timers müssen geeignete Kabelläufe für die nachfolgend beschriebenen Kabel gestaltet werden, die
dem Schaltschema für die Installation entsprechen:
Netzkabel Röntgen-Steuereinheit (Timer)
Kabel zur Verbindung von Timer und Röntgen-Signalleuchte X-MIND unity Licht (optional) (20 AWG, CSA/UL/IEC)
Kabel zur Verbindung von Timer und Schalter der X-MIND unity Fernsteuerung (optional) (24 AWG, CSA/UL/IEC)
VORSICHT
Gemäß der entsprechenden Norm muss die Röntgen-Kontrolleinheit stationär installiert werden und dem Bediener die
Kontrolle der Röntgenstrahlung-Exposition aus einer ortsfesten Position erlauben.
Die Verbindungskabel zwischen dem Stromnetz und dem Timer müssen durch die Wand verlaufen, die die Platte für die
Wandmontage trägt:

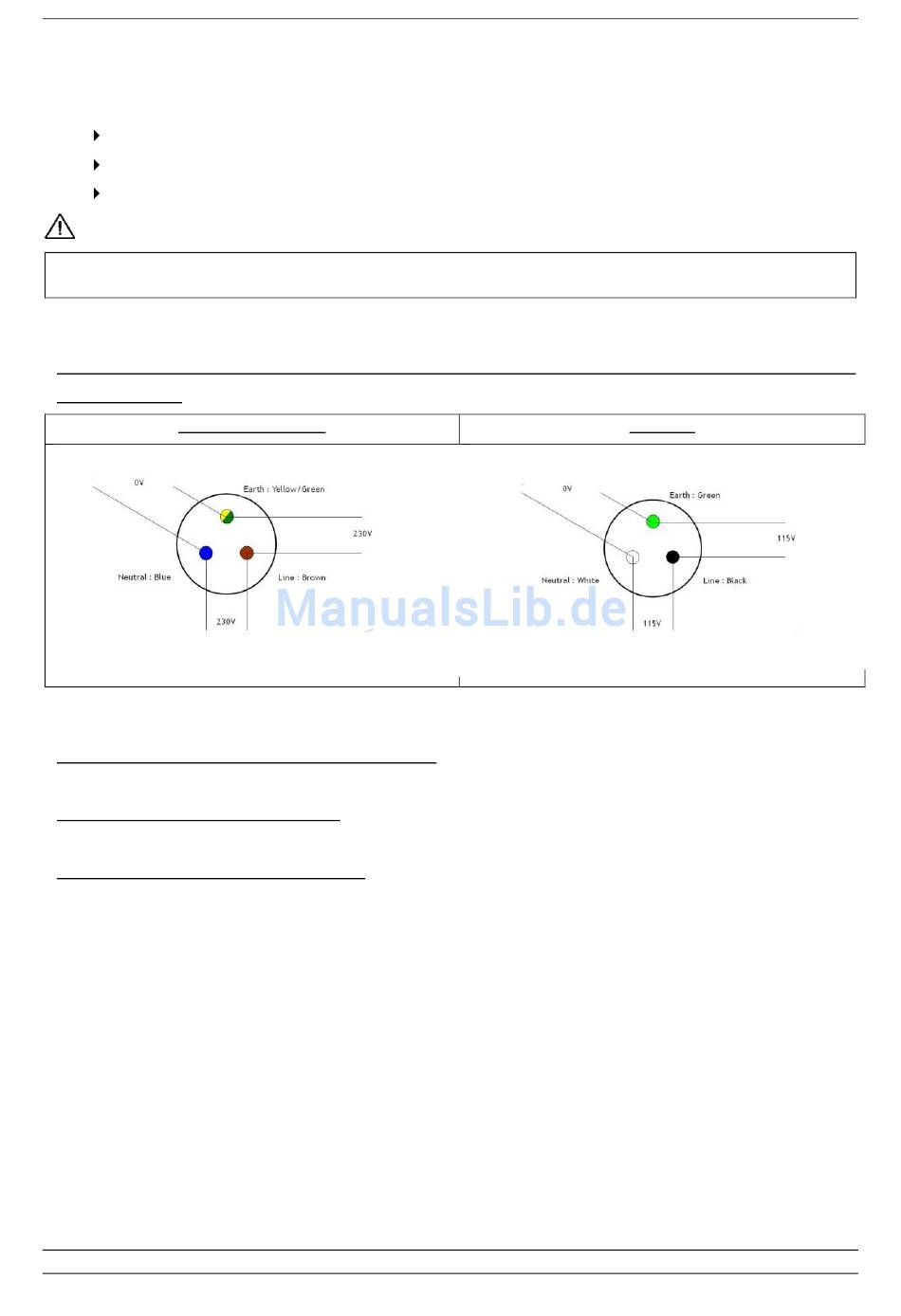

EUROPÄISCHE NORM
EU Leitung (braun): 16 AWG / US Leitung (schwarz): 16 AWG
EU Erde (gelb/grün) / US Erde (grün) 16 AWG
EU Nullleiter (blau): 16 AWG / US (weiß): 16 AWG
Seite 26 von 111
US-NORM
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
