HINWEIS
Die Maximallänge der Leiter für die Installation des X-MIND unity Lichts beträgt 20 m (66 Fuß); Mindestquerschnitt der
Leiter ist 20 AWG (CSA/UL 300 V/80 °C)
1. Gehäuse des X-MIND unity Lichts zerlegen, indem die 2 Befestigungsschrauben (6) gelöst werden.
2. Hintere Abdeckung (2) mit den Wandankern (1) und Ankerschrauben (3) an der Wand befestigen.

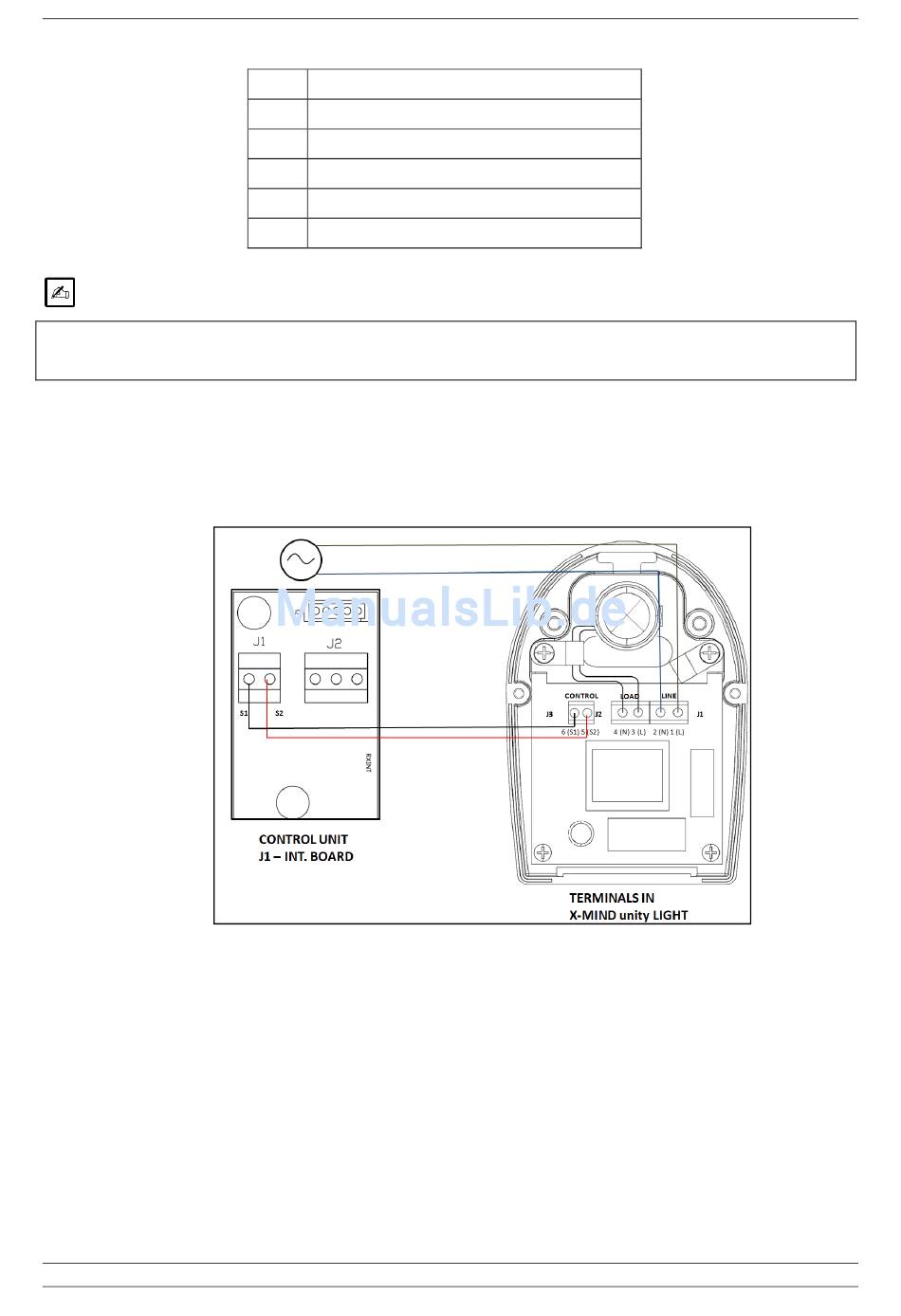

3. Leiter wie in der folgenden Abbildung gezeigt an die Klemmen anschließen; die Polarität von L und N und S1 und S2 ist
dabei zu beachten. (Für Einzelheiten siehe Beschaltungsplan in Kapitel "SCHALTPLAN".)
4. Anschlüsse im X-MIND unity Licht wie unten gezeigt anordnen; mitgelieferte Kabelbinder verwenden, um die Kabel zu
befestigen; immer die Polarität einhalten.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
1
Wandanker
2
Hintere Abdeckung mit PCB und Klemmen
3
Ankerschrauben
4
Obere Frontabdeckung
5
Untere Frontabdeckung
6
Befestigungsschrauben
Abb. 5.48
- Installations und Wartungsanleitung - X-MIND unity
Seite 71 von 111
