5.4.4.
SCHRITT 3 - ANSCHLUSS ERDUNGSPUNKT AN PLATTE FÜR WANDMONTAGE:
VORSICHT
Alle Erdungskabel müssen unbedingt an die entsprechenden Erdungspunkte angeschlossen sowie deren korrekter und sicherer
Anschluss über die gesamte Ausrüstung geprüft werden. Siehe spezielle Kapitel für Schalt- und Beschaltungspläne.

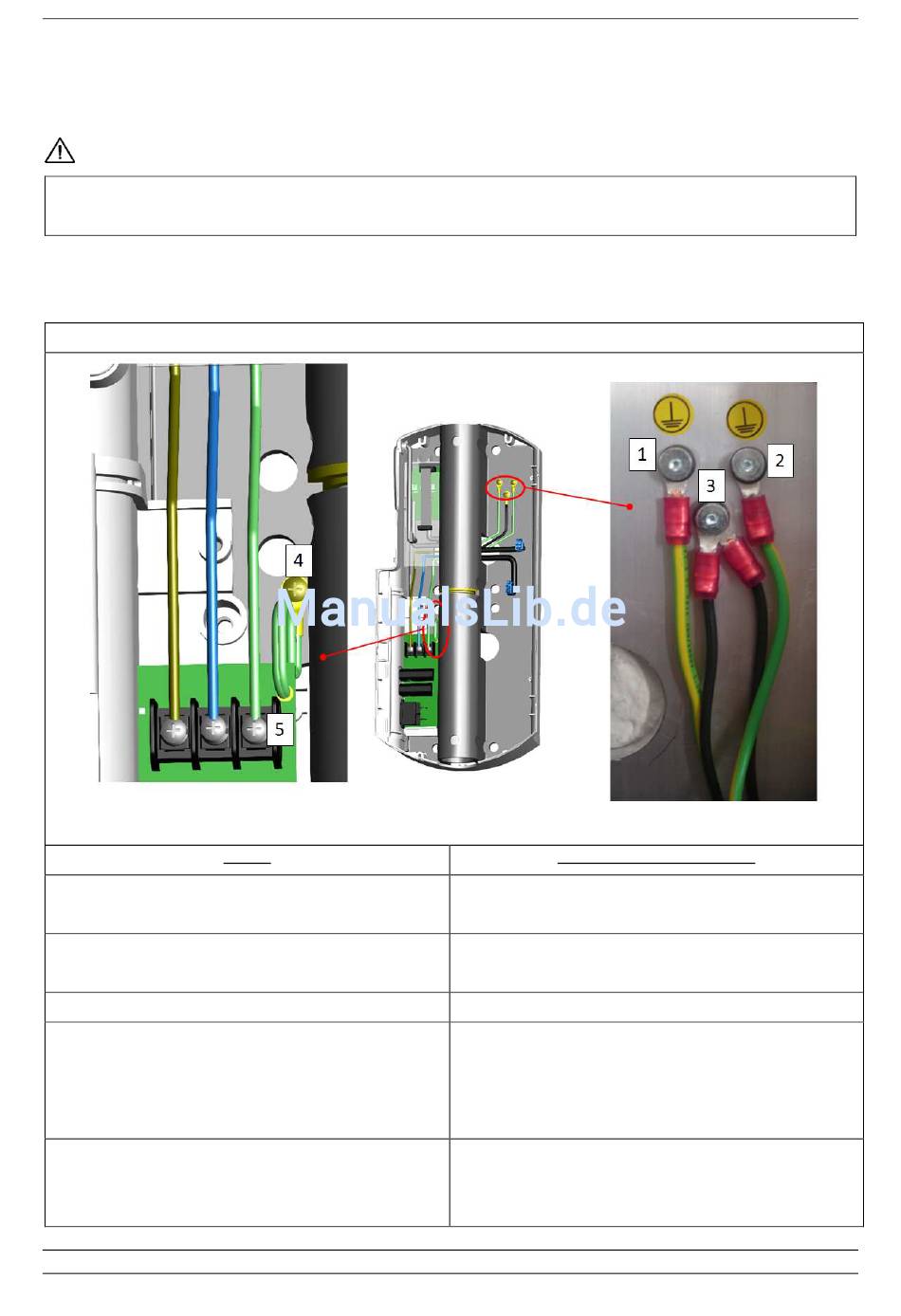

Für Anschluss siehe nachfolgende Abbildung.
Für weitere Informationen zum GND-Anschluss siehe GND-Führung laut Kapitel "SCHALTPLAN"
1.
Von Halterung eingehendes Erdungskabel.
2.
Von VERSORGUNGSKABEL eingehendes
Erdungskabel.
3.
Geschirmte Leiter PWR- und COMM.-Kabel.
4.
Stationäre Verbindung von Erdungskabel mit
EINGANGSNETZWERKKARTE; MUSS immer mit
Erdungspunkt an der Platte für Wandmontage
verbunden sein.
5.
Von Netzstromversorgung eingehendes
Erdungskabel (Elektroanlage Einrichtung).
Seite 64 von 111
ERDANSCHLÜSSE
Abb. 5.36
KABEL
ANSCHLUSSBESCHREIBUNG
GND-Verbindung zwischen Halterung und Platte für
Wandmontage.
GND-Verbindung zwischen Platte für Wandmontage und
Strahlerkopf.
Geschirmte Verbindung zu GND-Punkt an Platte für Wandmontage.
GND-Verbindung zwischen Klemme
EINGANGSNETZWERKKARTE und PLATTE FÜR
WANDMONTAGE.
GND-Verbindung zwischen NETZSTROM und
EINGANGSNETZWERKKARTE.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
