5.4.5. SCHRITT 4 - INSTALLATION UND ANSCHLUSS FERNSCHALTER EXPOSITION UND X-MIND
unity LICHT (Optional)
Für Anleitungen SIEHE KAPITEL 6 und 7; anderenfalls mit dem nächsten Schritt fortfahren.

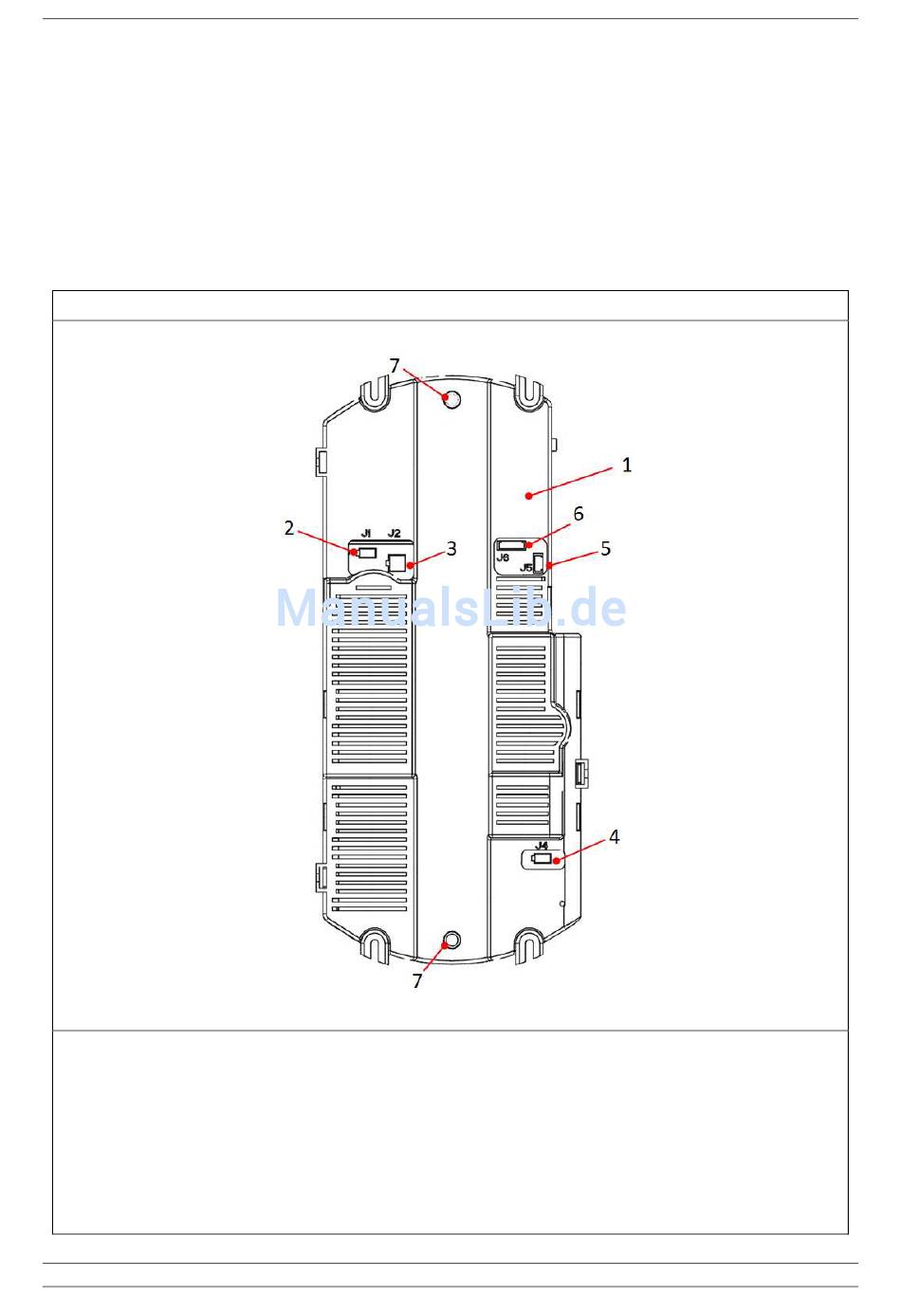

5.4.6. SCHRITT 5 - ANSCHLUSS STEUERKARTE:
1.
Gehäuse STEUERKARTE
2.
J1 - Verbinder VERSORGUNGSKABEL von ARMKABEL.
3.
J2 - Verbinder ÜBERTRAGUNGSKABEL von ARMKABEL.
4.
J4 - Verbinder NETZSTROMVERSORGUNG von EINGANGSNETZWERKKARTE.
5.
J5 - Verbinder Taste 1 von lokalem Schalter Exposition.
6.
J6 - Verbinder Taste 2 + Lampe von SCHNITTSTELLENKARTE.
7.
Zentrierstifte.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
- Installations und Wartungsanleitung - X-MIND unity
STEUERKARTE
Abb. 5.37
Seite 65 von 111
