X-MIND unity - Installations und Wartungsanleitung -
MONTAGEANLEITUNG

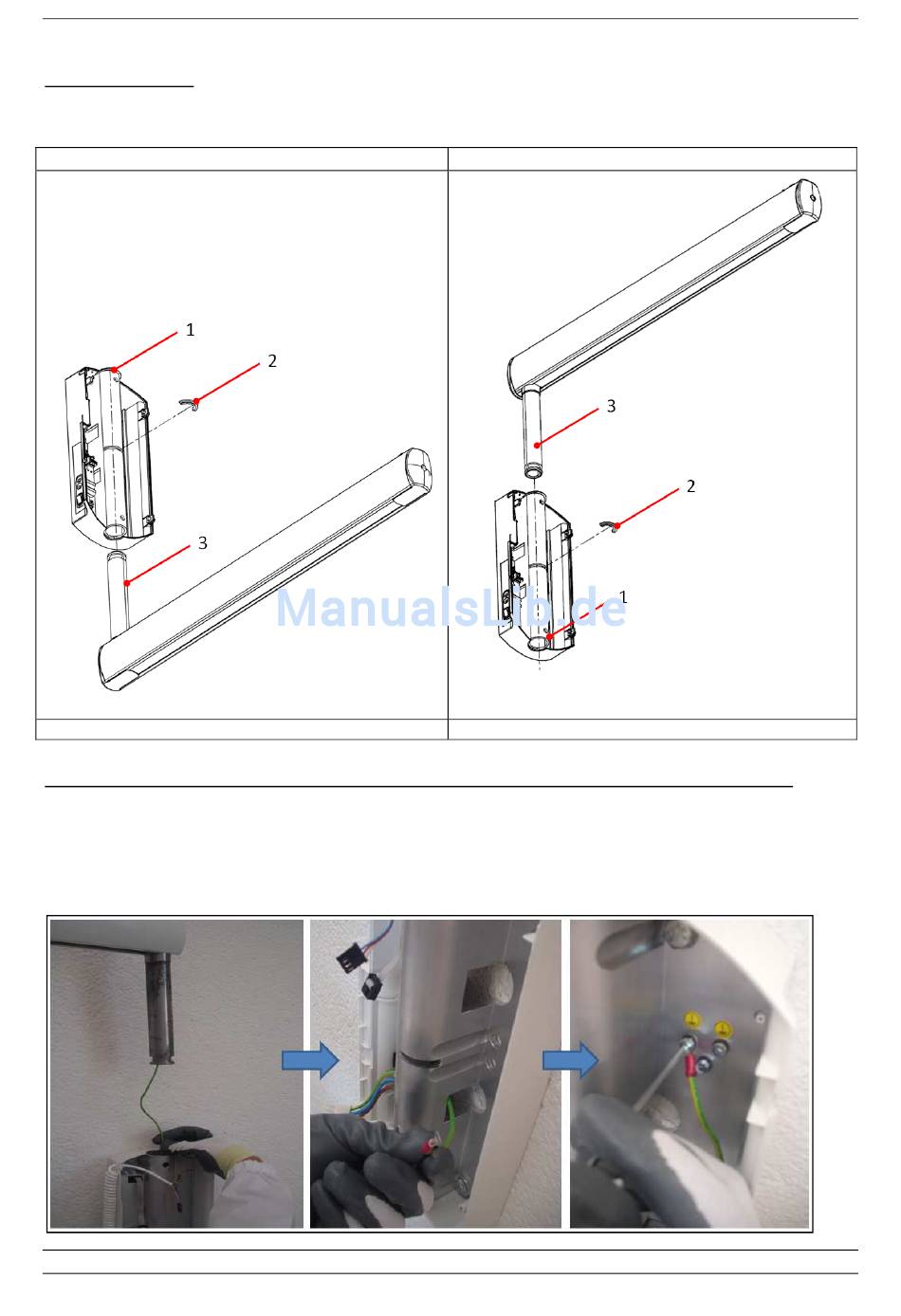

Stift der Halterung (3) in die Platte für die Wandmontage (1) einsetzen (je nach Installation und Art der Halterung OBEN oder UNTEN).
1.
Halbmond-Clip (2) einsetzen.
2.
BEFESTIGUNG UNTEN
Abb. 5.8A
Die Halterung ist werkseitig mit einem Erdungskabel ausgestattet, das bereits in der Halterung installiert und zum Anschluss bereit ist.
Beim Einsetzen des Rohrs der Halterung in das Loch der Platte für die Wandmontage empfiehlt es sich, zuerst das Kabel durch
vorsichtiges Schieben ins Rohr einzuführen, dann die Halterung mit dem Halbmond-Clip zu befestigen, das Erdungskabel aus den
Löchern (X) der Platte für die Wandmontage zu ziehen und es dann korrekt mit dem entsprechenden Erdungspunkt zu verbinden,
der in der Platte zur Wandmontage vorbereitet wurde.
Seite 42 von 111
BEFESTIGUNG OBEN
Abb. 5.8B
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
