ABGLEICH DES SCHERENARMS
VORSICHT
Der Scherenarm darf NUR BEI daran befestigter Röntgenquellen-Baugruppe ausgerichtet werden.
WARNUNG
Zur Vermeidung von Beschädigungen am internen Mechanismus während der Ausrichtung und der Abgleichtests muss
der Justageschlüssel entfernt werden.
WARNUNG
Der Justageschlüssel muss für die gesamte Nutzungsdauer für zukünftige Anwendungen und Wartungen aufbewahrt
werden. Nicht wegwerfen!
HINWEIS
Zum Erreichen der Stellschraube X muss der Arm A in vertikale Position gebracht werden.
Zum Erreichen der Stellschraube Y muss der Arm B in horizontale Position gebracht werden.
Der Justageschlüssel kann nur unter diesen Bedingungen eingesetzt werden.
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
- Installations und Wartungsanleitung - X-MIND unity

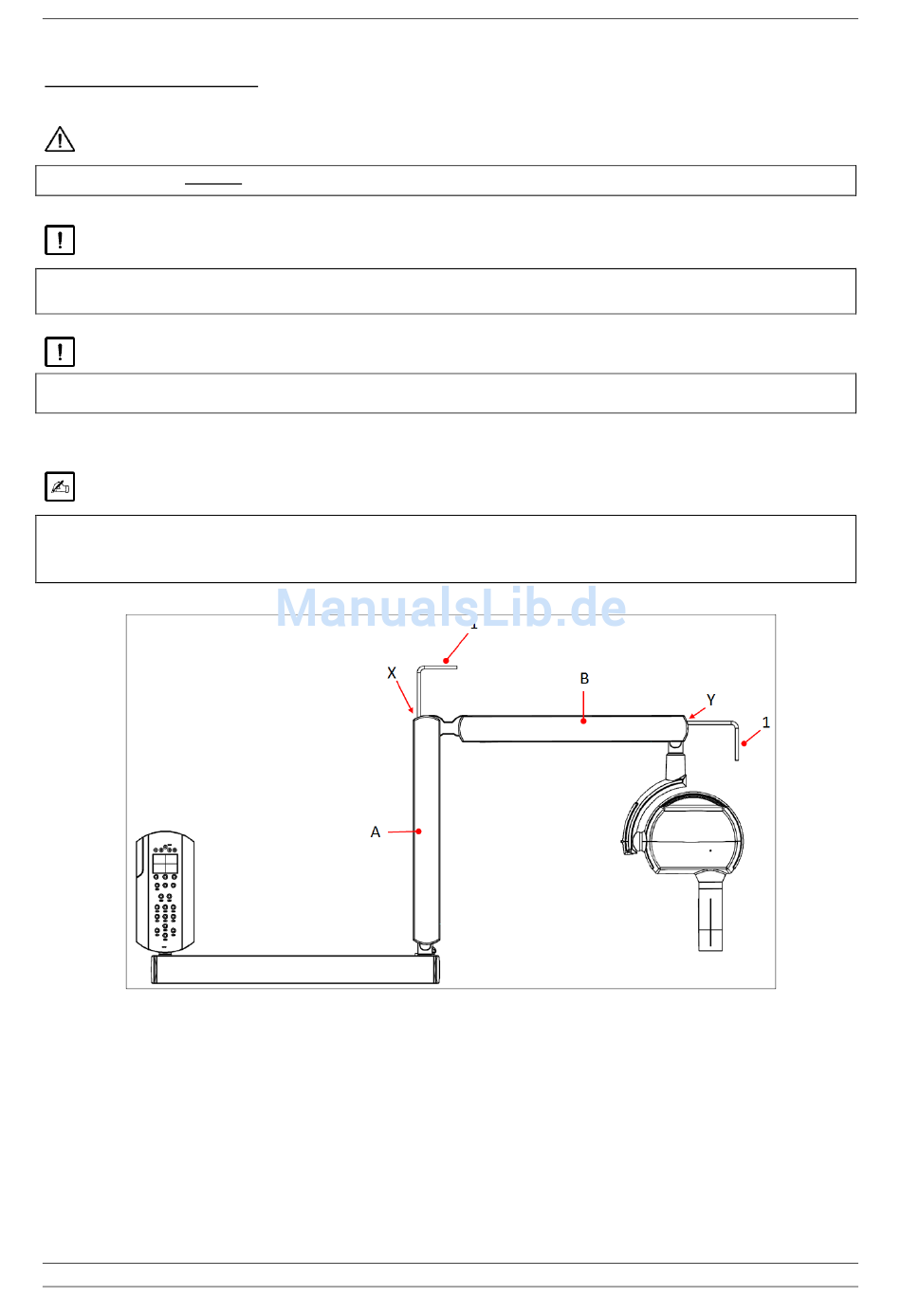

Abb. 5.29
Seite 57 von 111
