5.2.
MONTAGE DER HORIZONTALEN HALTERUNG
Alle Arten von erhältlichen horizontalen Halterungen werden bereits mit interner Erdungsverkabelung geliefert.
Ein Erdungskabel mit Ring für den Schutzleiteranschluss ist unten am Bügel angeschlossen und muss zur Platte für die
Wandmontage geleitet und an diese angeschlossen werden; siehe dazu die nachfolgenden Anweisungen in diesem Handbuch.
ANLEITUNG ZUR VORBEREITUNG DER HALTERUNG
Halterung aus der Verpackung nehmen und wie nachfolgend gezeigt zerlegen, damit der Bereich für die Kabel erreicht werden kann.
Die Verschlusskappe der Halterung auf der Seite des Scherenarms ist bereits ausgebaut.
Der Ausbau ist für OBERE und UNTERE Halterungen identisch.

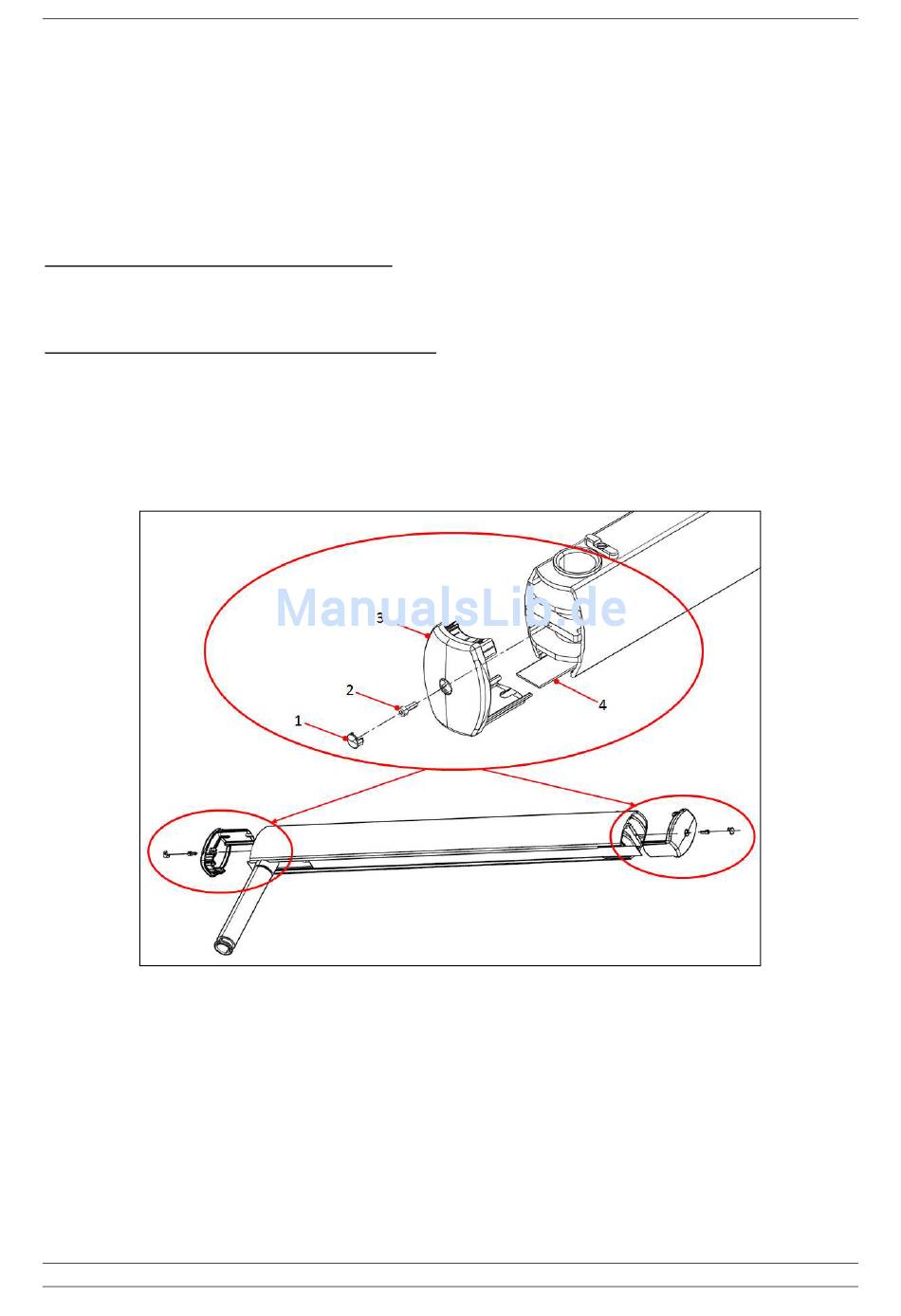

Zum Ausbauen der Verschlusskappe der Halterung:
Schraubenkappe mit einem kleinen flachen Schraubendreher (1) abnehmen.
1.
2.
Schraube (2) mit einem metrischen Inbusschlüssel entfernen.
Verschlusskappe (3) abnehmen und untere Abdeckung (4) durch Herausschieben entfernen.
3.
Abb. 5.7
XM_unity_Installation&Maintenance_Manual Ed.1.3c-2013
- Installations und Wartungsanleitung - X-MIND unity
Seite 41 von 111
