6 Software-Programmierung
6.6.1
Funktion 4: BCD nach binär (ohne Vorzeichen)
Diese Funktion kann zum Beispiel dazu benutzt werden, mehrstellige BCD-Schalter,
die über digitale Eingänge angeschlossen sind, in die interne Zahlendarstellung (bi-
när) umzuwandeln.
Beispiel 22: BCD nach binär Konvertierung

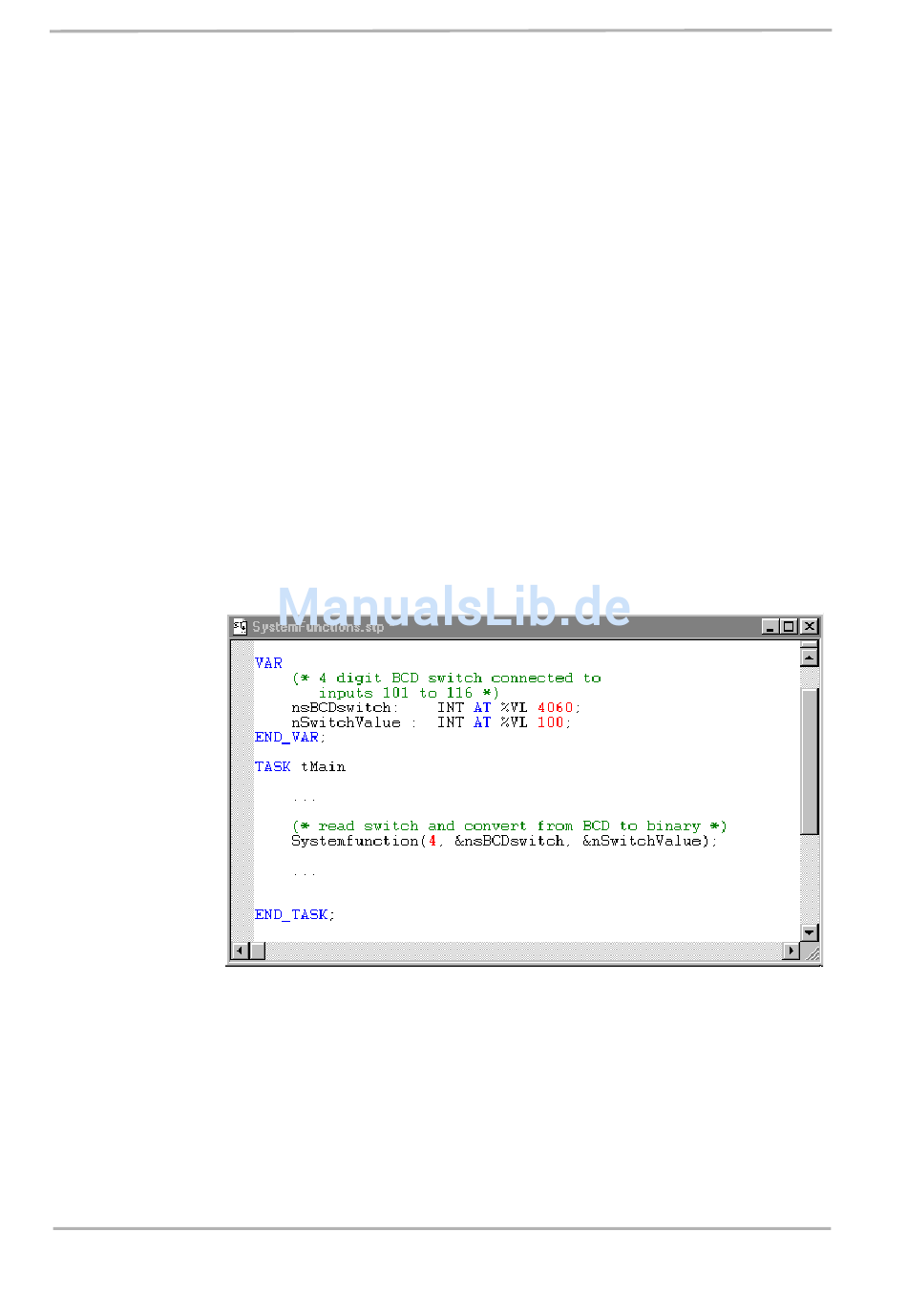

Abb. 38: SF 4: BCD nach binär Konvertierung
•
•
•
130

Formatkonvertierung

Wertebereich Argument:
Wertebereich Ergebnis:
Mögliche Fehler:
Ergebnis im Fehlerfall:
Rechenzeit:
An die lokalen Eingänge 101 bis 116 soll ein 4-stelliger BCD-Schalter ange-
schlossen sein (Einerstelle an E101 bis E104, Zehnerstelle an E105 bis E108,
usw.).
Der Zugriff auf den Schalter erfolgt über das den Eingängen überlagerte Register
4060 (Variable nsBCDswitch).
Der umgewandelte Wert wird in der Variablen "nSwitchValue" abgelegt.
Register mit 8 BCD Zahlen
Positiver Wert
Ungültige BCD-Zahl. Ziffern nicht im Be-
reich 0 .. 9
Die BCD-Ziffern werden ohne Bereichsü-
berprüfung gewandelt. Deshalb ergibt sich
ein falscher Zahlenwert.
Noch nicht definiert
