9 Frei programmierbare Schnittstelle
9.2
Die seriellen Schnittstellen des JetControl 24x (1 für JC-241; 2 für JC-243 und
JC-246) sind standardmäßig auf pcom7-Kommunikation eingestellt. Um eine
Schnittstelle als freiprogrammierbare Schnittstelle verwenden zu können, muss sie
über ihr Konfigurationsregister auf "PRIM" umgestellt werden.
Die Register 10000ff stehen zum Programmieren der Schnittstelle zur Verfügung.
Jede Schnittstelle hat ihren eigenen Registersatz, d.h. kann unabhängig von der an-
deren Schnittstellen parametriert werden.
198

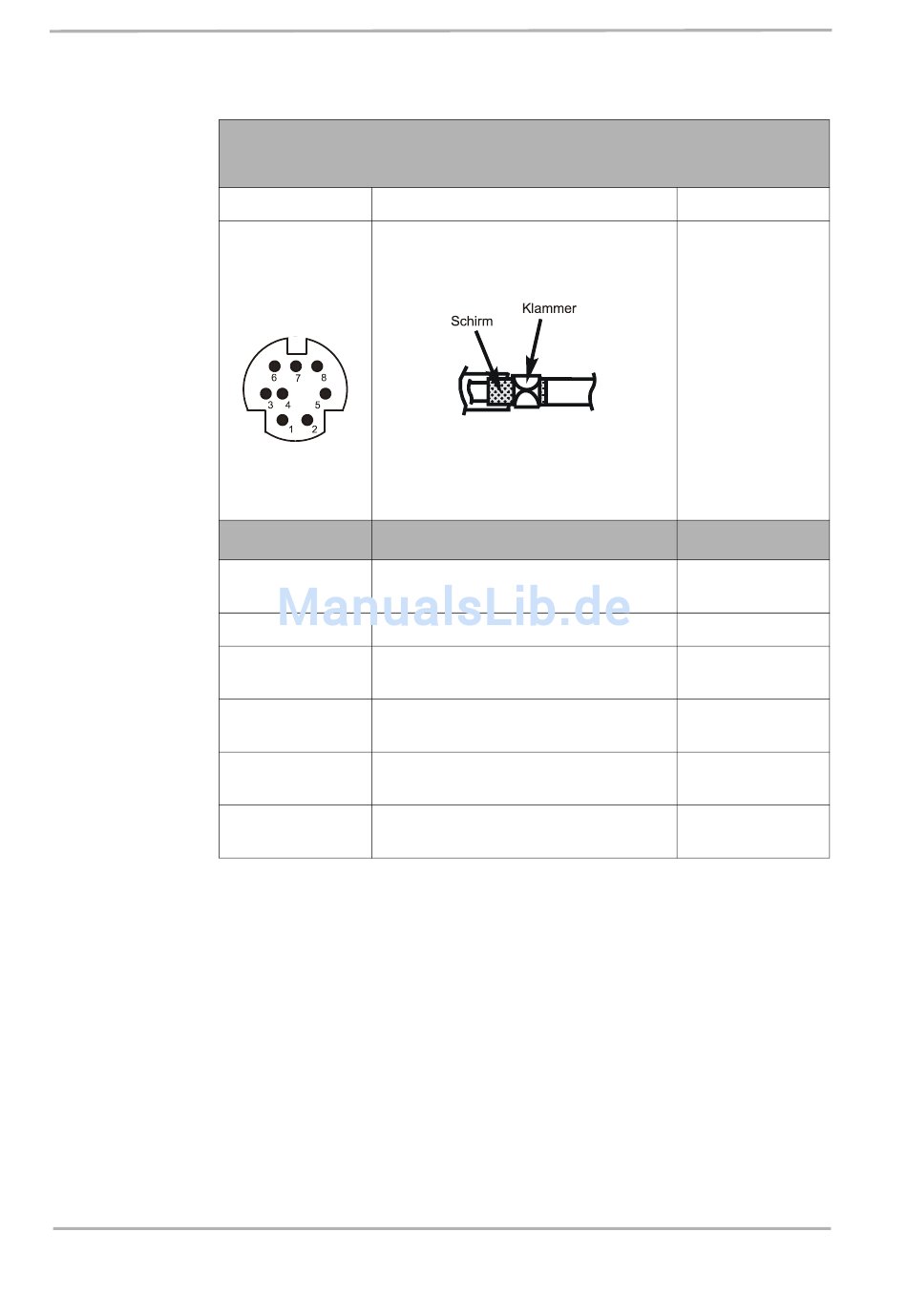

Kabel für frei programmierbare Schnittstelle
RS-422-Buchsen SER1 oder SER2
JetControl
SER1, SER2
8-polige Mini
DIN Stecker
Schirm großflächig auflegen!
Metallisiertes Gehäuse verwenden!
Pin
1
RDA (Receive Data Channel A)
invertierter Kanal
2
GND
3
RDB (Receive Data Channel B)
nicht invertierter Kanal
5
SDB (Send Data Channel B)
nicht invertierter Kanal
6
DC 24 V (Stromversorgung der Bedien-
geräte)
7
SDA (Send Data Channel A) invertier-
ter Kanal
Funktionsbeschreibung
Schirmung
Signal
JetWeb
Spezifikation
max. Länge:
400 m
Jetter AG
