JetControl 24x

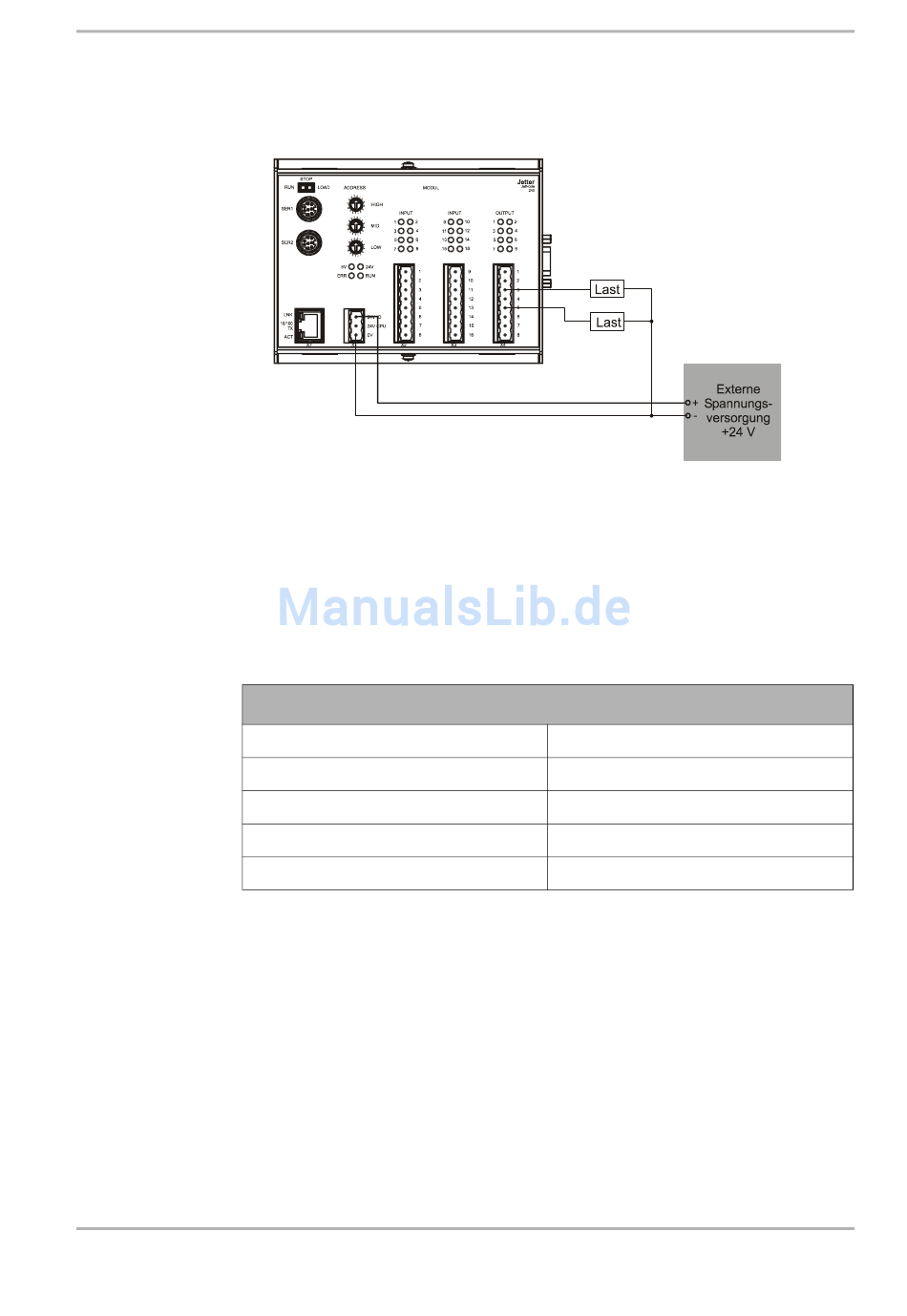

Abb. 8 zeigt die Beschaltung der Digitalausgänge des JetControl 24x.
Die 0 V-Klemmleiste, auf der das 0 V-Signal aufgelegt wird, befindet sich im Schalt-
schrank.
Abb. 8: Beschaltung der Digitalausgänge 3 und 5
5.6.4
Erstes nicht intelligentes Erweiterungsmodul: Modulsteckplatz = 2
Jetter AG
Nummerierung der Digitalausgänge auf
Erweiterungsmodulen
Nummerierung der Digitalausgänge
Digitalausgang JX2-OD8
Ausgang 1
Ausgang 2
...
Ausgang 8
5.6 Digitalausgänge
Modulsteckplatznummer
Modulsteckplatz * 100 +1
Modulsteckplatz * 100 +2
...
Modulsteckplatz * 100 + 8
43
