5 Installation JetControl 24x
5.6.3
Spezifikation Klemme
•
•
•
•
•
•
Spezifikation Anschlusskabel
•
Kabelschirmung
•
42

Anschlussbeschreibung

8-polige steckbare Schraubklemme COMBICON RM 5,08
(für Leiterplattenanschluss)
Anschliessbarer Kabelquerschnitt: 0,25 - 2,5 mm
Das Anzugsmoment für den Eingangsstecker beträgt (Schrauben): 0,5 .. 0,6 Nm
Die Abisolierlänge für die Eingangsleitungen beträgt maximal 8 mm
Die üblichen VDE-Richtlinien sind zu beachten
Schlitzschraubendreher: 0,6 x 3,5 x 100 mm
Nicht benötigt
Nicht benötigt

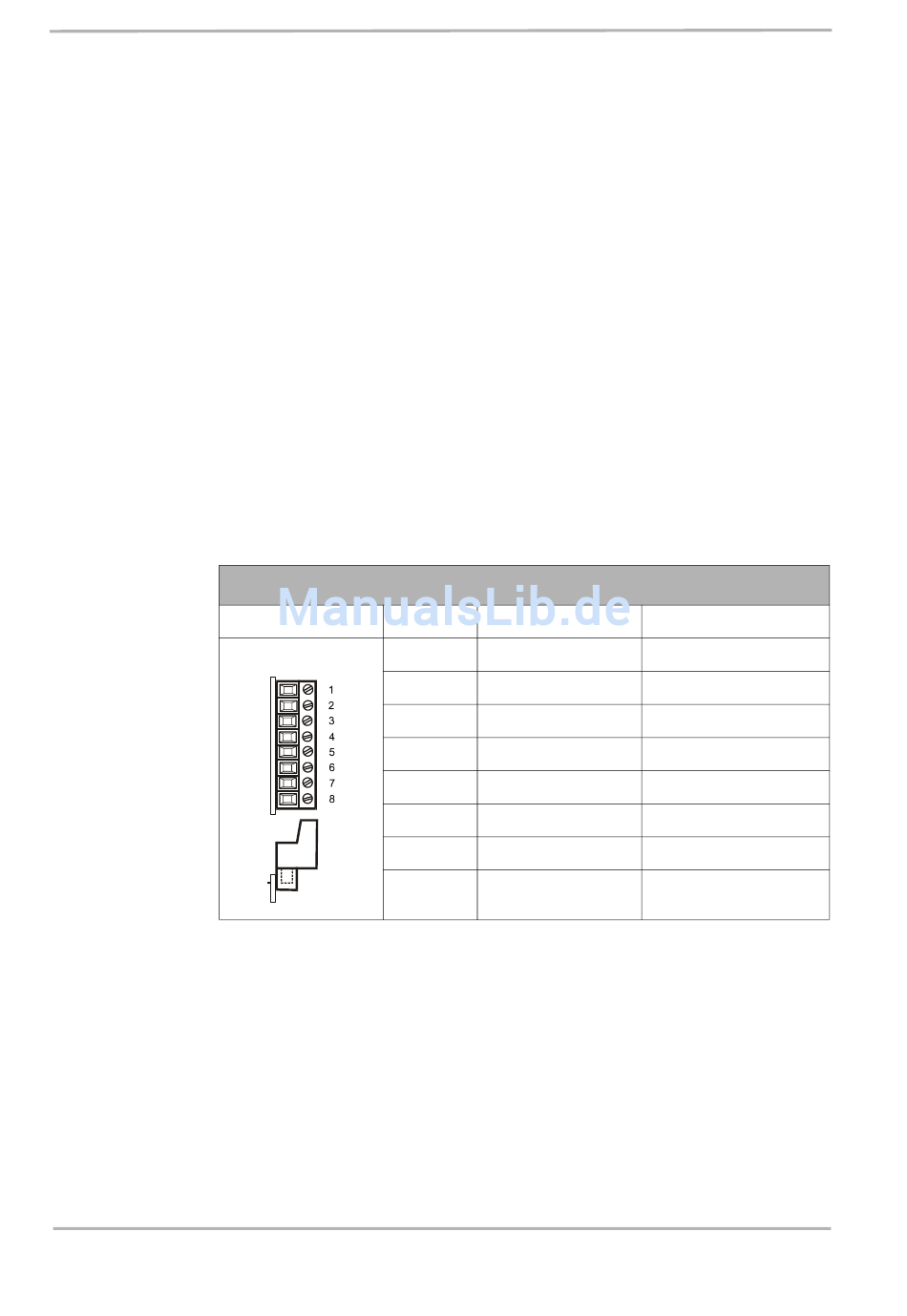

Belegung 8-polige steckbare Schraubklemme
Ansicht
X31 1
2
3
4
5
6
7
8
Pin Signal
Digitalausgang 1
Digitalausgang 2
Digitalausgang 3
Digitalausgang 4
Digitalausgang 5
Digitalausgang 6
Digitalausgang 7
Digitalausgang 8
JetWeb
2
Nummer
101
102
103
104
105
106
107
108
