Jetter BT1000 Handbuch
Inhaltsverzeichnis
Quicklinks
Die grafikfähige Bedienstation für effiziente Maschinenbedienung und Überwachung:
Entlastung der SPS: Programmierbares Applikations-Interface (PAI),
Menüspeicher, Rezepturspeicher, Echtzeituhr, Passwortschutz
Anschlussmöglichkeit für Drucker, Scanner, Diskettenlaufwerk,
Kartenleser, Leitrechner etc. durch nachladbare Treiber
Sprachumschaltung für den CE-konformen, weltweiten Einsatz,
CE-Kennzeichnung, geprüft nach den IEC, VDE und EN-Normen
Stördiagnose durch Bitfeldauswertung, 4 Prioritäten: Alarm, Störung, Warnung, Hinweis
Programmierbares Quittungsverhalten, Import von Störmeldetexten aus ASCII-Dateien
Vollgraphische Anzeige, Text und Grafik beliebig mischbar
Skalierung von graphischen und numerischen Variablen
frei programmierbare Funktionstasten beschriftbar durch Einschubstreifen
programmierbare LED in den Funktionstasten
Kommunikationsprotokolle für alle wichtigen SPS-Fabrikate
integriertes PG-MUX bei Direktanschluß an die PG-Schnittstelle der SPS
Feldbusanschaltungen für CAN, Suconet K1, InterBus-S, Profibus-DP, MPI
Protokollumsetzer für Modbus+, weitere Protokolle auf Anfrage
Jetter AG Gräterstr.2 D-71642 Ludwigsburg
Änderungen und Irrtum vorbehalten
Art.-Nr.: 60869319
März 2006
HANDBUCH
BT1000
Tel:0 71 41 / 25 50-0
Fax:0 71 41 / 25 50-5 66
Internet:
http://www.jetter.de
Inhaltsverzeichnis
Verwandte Anleitungen für Jetter BT1000
Inhaltszusammenfassung für Jetter BT1000
- Seite 1 PG-MUX bei Direktanschluß an die PG-Schnittstelle der SPS Feldbusanschaltungen für CAN, Suconet K1, InterBus-S, Profibus-DP, MPI Protokollumsetzer für Modbus+, weitere Protokolle auf Anfrage Jetter AG Gräterstr.2 D-71642 Ludwigsburg Tel:0 71 41 / 25 50-0 Änderungen und Irrtum vorbehalten Fax:0 71 41 / 25 50-5 66 Art.-Nr.: 60869319...
- Seite 2 Handbuch BT1000 Die Firma Jetter AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Dieses Handbuch und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt.
-
Seite 3: Leistung In Zahlen Bt1000
Handbuch BT1000 Leistung in Zahlen BT1000 Gehäuse Frontabmessungen 360 mm x 360 mm Schalttafelausschnitt 320 mm x 320 mm Einbautiefe 50 mm Schutzart IP 65, frontseitig nach Einbau Anschluss Betriebsspannung DC 24 V (18 ... 32 V) Stromaufnahme Typ. 300 mA Störfestigkeit... -
Seite 4: Inhaltsverzeichnis
SPS- Treiber WR_PLC 3.2.1 Steuerwort: Tastencode für Ziffern- und Sonder-Tasten RD PLC Handshakeverfahren bei der Datenübergabe Neustart durch BT1000 ausgelöst Synchronisation wenn die SPS einen Neustart auslöst Menüelement Variable / Variablenoptimierung Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... - Seite 5 Mitsubishi FX / FX0 Siemens S5 über L1 Siemens S5 115U ... 155U über SAS 525 5.10 InterBus-S 5.11 Profibus DP 5.12 Siemens S7– MPI Systemmeldungen BT1000 Anzeigemasken Druckertexte Interne Variable Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
-
Seite 6: Prinzipieller Aufbau

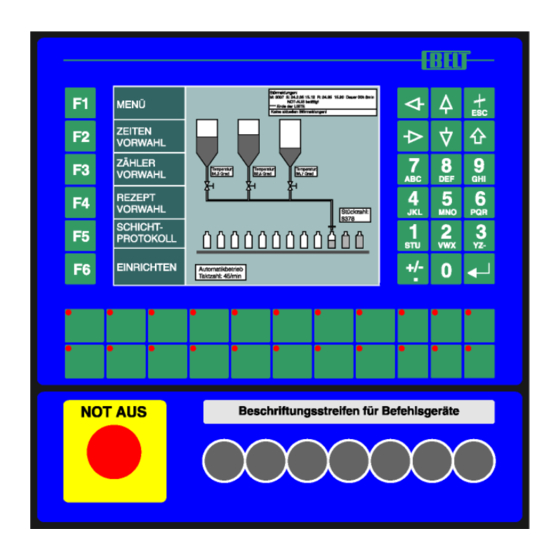

Mit dem BT1000 bieten wir Ihnen eine Bedienstation zur vollständigen Maschinenbedienung. Aluminium-Frontplatten und verzinkte Stahlblechgehäuse erlauben den störsicheren Einsatz in rauer Industrieumgebung. Beim BT1000 wird durch die dichte Frontmontage die Schutzart IP65 erreicht. Die Beschriftungsstreifen werden vom abgedichteten Innenraum eingeschoben, so dass auch hier die Schutzart nicht durchbrochen wird. -
Seite 7: Darstellungsbereiche
Handbuch BT1000 2 Darstellungsbereiche Der Darstellungsbereich des BT1000 gliedert sich in drei unabhängige Basisbereiche: 256 Grundbilder Bis zu 1024 Menüelemente für die Menüstruktur Listen für die Stördiagnose Meldefenster für Systemmeldungen Grundbilder enthalten Grafiken (Bitmap) Meldefenster Füllstandvariable Blinkvariable Symbolvariable Menüelemente enthalten... -
Seite 8: Tasten
Menüelementen. Unabhängig davon wird jeder Tastendruck bitweise an die SPS übermittelt. 2.1.3 Funktionstasten mit LED Das BT1000 hat 22 beschriftbare Funktionstasten (S1 .. S22), jeweils mit einer zweifarbigen (rot/grün) DUO-LED versehen. Jede Taste kann als Taster oder als rastende Taste programmiert werden. Diese Tasten werden einzeln (bitweise) an die SPS übermittelt und können somit Funktionen unabhängig... -
Seite 9: Texte / Sprachumschaltung
Die Texte im BT1000 sind in verschiedene Bereiche unterteilt: Systemtexte, Betriebstexte, Störmeldetexte, Text-(Symbol-) Variable. Die Programmiersoftware BTPROWIN verwaltet bis zu 10 Sprachen. Beim Download in das BT1000 können dann 2 Sprachen ausgewählt werden. Die erste Sprache ist als Kundensprache, die zweite Sprache ist als Servicesprache vorgesehen. Da auch die Texteingabe graphisch orientiert ist, können auch Symbole und verschiedene Zeichensätze verwendet... -
Seite 10: Fonts
Für die aktive Fläche einer Füllstandsvariablen wird der Grünanteil verwendet. 2.5 Grundbilder Das BT1000 kann bis zu 256 Grundbilder anzeigen. Ein Grundbild kann ein oder mehrere Grafiken enthalten. Wenn die Grafiken kleiner als 640x480 Pixel sind, können sie frei auf dem Bildschirm platziert werden. -
Seite 11: Menüelemente
Im ON-Beschriftungsfeld einer als Direkteingabe programmierten Menütaste können Eingabevariable programmiert sein. Es kann nur eine Direkteingabe geöffnet sein. Wird eine zweite geöffnet, schließt das BT1000 die vorherige Eingabe automatisch. Das OFF-Beschriftungsfeld kann nur Anzeigevariable enthalten. Eingabevariable werden automatisch wie Anzeigevariable behandelt. Es kann nur eine Menütaste mit Eingabevariablen aktiv sein. -
Seite 12: Aufruf Eines Folgemenüs
2.8 Variable Variable sind Werte, die zur Laufzeit aus der Steuerung, dem Rezepturspeicher oder dem internen Speicher des BT1000 gelesen werden und in den verschiedenen Formaten dargestellt werden. 2.8.1 Adressangabe Bei der Adressangabe wird die für die verwendete Steuerung übliche Syntax verwendet. Bei bausteinorientierten SPS-Typen gilt die Syntax DB:DW. -
Seite 13: Variablenformate
Anzahl der Platzhalter muss zwischen 1 und 4 betragen. Der Eingabeeditor berücksichtigt die Tasten 0 ... 9. Die Buchstaben A ... F werden durch gleichzeitiges Drücken der Taste [SFT] und eine der Tasten 0 ... 5 (entspricht A .. F) erreicht. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... -
Seite 14: Variablenformat Sint (Skaliert Integer)
Eingabeeditor berücksichtigt nur die Tasten 0..9. Die Anzahl der Platzhalter muss zwischen 1 und 5 betragen. Zusätzlich wird ein Eingangszahlenbereich (= Inhalt des Datenwortes) angegeben, der auf einem Anzeigezahlenbereich abgebildet wird. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... -
Seite 15: Rezeptvariable
Anzahl Worte pro Rezept. Die Rezeptnummer wird in der internen Variablen I0 eingestellt. Gültige Werte für I0 liegen im Bereich zw. 1 und der maximalen Anzahl Rezepte. Insgesamt können bis zu 4.000 Rezepte definiert werden. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... -
Seite 16: Kopplung An Die Sps
Siemens S5 (SAS)115U / 135U / 155U (mit Schnittstellenkarte SAS 525 bis zu 16 Geräte anschließbar) • Siemens S7 (MPI) • Siemens (Profibus DP) (spezielle steckbare Interfacekarte im BT1000 erforderlich) Es steht ein • Hantierungsbaustein für S7-300 zur Verfügung. • Interbus-S digitaler Fernbusteilnehmer (spezielle steckbare Interfacekarte im BT1000 •... -
Seite 17: Wr_Plc
Siemens S7, manche Bosch-Typen, manche Moeller-Typen ...). Dies ist im Steuerungstreiber berücksichtigt. Die Reihenfolge ist dann nicht mehr "n, n+1, n+2, ..." sondern "n, n+2, n+4, ...). Deshalb sind diese Werte in Klammern gesetzt. WR_PLC – Datenblock für BT1000 WR_PLC Bedeutung Steuerwort, 0 ... -
Seite 18: Steuerwort: Tastencode Für Ziffern- Und Sonder-Tasten
Handbuch BT1000 WR_PLC – Datenblock für BT1000 WR_PLC Bedeutung Funktionstaste S10 Funktionstaste S9 Funktionstaste S8 Funktionstaste S7 Funktionstaste S6 Funktionstaste S5 Funktionstaste S4 Funktionstaste S3 Funktionstaste S2 Funktionstaste S1 n + 3 (n + 6) Funktionstaste S22 Funktionstaste S21 Funktionstaste S20... -
Seite 19: Rd Plc
Wortadressen (z. B. Siemens S7, manche Bosch-Typen, manche Moeller-Typen ...). Dies ist im Steuerungstreiber berücksichtigt. Die Reihenfolge ist dann nicht mehr "n, n+1, n+2, ..", sondern "n, n+2, n+4, ..."). Deshalb sind diese Werte in Klammern gesetzt RD_PLC – Datenblock für BT1000 RD_PLC Bedeutung 0 ... - Seite 20 Handbuch BT1000 RD_PLC – Datenblock für BT1000 RD_PLC Bedeutung Blinkstatus der LED in S1 n + 3 (n + 6) Grüne LED in S16 Grüne LED in S15 Grüne LED in S14 Grüne LED in S13 Grüne LED in S12 Grüne LED in S11...
- Seite 21 Handbuch BT1000 RD_PLC – Datenblock für BT1000 RD_PLC Bedeutung Blinkstatus der LED in S17 Reserve Reserve 8 … 15 Reserve n + 6 (n + 12) Grüne LED in S22 Grüne LED in S21 Grüne LED in S20 Grüne LED in S19 Grüne LED in S18...
-
Seite 22: Handshakeverfahren Bei Der Datenübergabe
Quittungsbit mit Auftragsbit gleichsetzen 3.5 Neustart durch BT1000 ausgelöst Beim Neustart von SPS oder BT1000 müssen die Auftragsbit mit den Quittungsbit synchronisiert werden. Dazu wird vom BT1000 das Neustartflag (WR_PLC n+3.15) gesetzt und erst zurückgenommen, wenn die SPS alle Auftragsbit auf null gesetzt hat und RD_PLC n.13 von der SPS auf 1 gesetzt wurde. -
Seite 23: Synchronisation Wenn Die Sps Einen Neustart Auslöst
Anzahl der Worte pro Rezept (Einstellung in der Programmiersoftware). 3.10 Uhr aus SPS lesen und stellen Soll die Uhr im BT1000 gestellt werden, so ist der Ablauf analog zur Rezeptübertragung. Die gültigen Zeitwerte müssen in RD_PLC n+ 9 / 10 ... RD_PLC n+ 11 / 12 bereitstehen. -
Seite 24: Projektierungssoftware
Am PC kann die COM-Schnittstelle ausgewählt werden. Um die Lagerhaltung zu vereinfachen, wird auch der Treiber für die verwendete Steuerung mit den Projektdaten zusammen in das BT1000 geladen. Damit das nicht jedesmal geschieht, gibt es in der Programmiersoftware einen entsprechenden Schalter. Im Auslieferungszustand ist ein Simulationstreiber geladen, der die Ankoppelung an die Steuerung intern simuliert. -
Seite 25: Die Verbindung Zur Sps
Handbuch BT1000 5 Die Verbindung zur SPS In diesem Abschnitt wird der SPS-spezifische Teil für das BT1000 behandelt. Hier wird erklärt, welche Schnittstellenhardware benötigt wird, wie die Verbindungskabel zur SPS belegt sein sollen und wie die Daten in der SPS abgelegt werden. Für manche SPS-Fabrikate ist eine spezielle SPS- Software (Hantierungsbausteine) nötig. -
Seite 26: 3964R Anschaltung
Das Installationsset enthält: • die Programmiersoftware BTPROWIN • die SPS-Treiber • ein Verbindungskabel PC – BT1000 (KB 3++) Verbindungskabel Siemens S5 115U mit CP525: 20mA – Schnittstelle K0 8 2 BT 10 / 12 / 15 / 20 S5 115U - CP525... - Seite 27 Verbindungskabel Baumüller OMEGA Drive-Line über Buchse X4: RS-422 - Schnittstelle BT 10 / 12 / 15 / 20 K086 OMEGA Drive-Line BT 1000 X32 - RS422 (15 pol. Buchse) (9 pol. Stifte) Schirm auf Gehäuse Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
-
Seite 28: Aeg - Modicon A120 / A250 (Ks-Funktionen)
Installationsset: Zur ersten Inbetriebnahme bieten wir Ihnen ein Installationsset. Das Installationsset enthält: • die Programmiersoftware BTPROWIN • den SPS-Treiber AEG_1000.btg • ein Verbindungskabel PC – BT1000 (KB 3++) • ein Verbindungskabel A120/A250 – BT1000 (KB047) Verbindungskabel: BT 10 / 12 / 15 / 20 K047 AEG A120/A250 BT 1000 (15 pol. -
Seite 29: Allen-Bradley Df1
Zur ersten Inbetriebnahme bieten wir Ihnen ein Installationsset. Das Installationsset enthält: • die Programmiersoftware BTPROWIN • den SPS-Treiber AB_1000.btg • ein Verbindungskabel PC – BT1000 (KB 3++) • ein Verbindungskabel SLC 5/03 – BT1000 (Kxxx) • ein Verbindungskabel PLC 5/30 – BT1000 (Kxxx) Verbindungskabel: K056... - Seite 30 Handbuch BT1000 Datenübergabe BT1000 <-> SPS Die Datenübergabe erfolgt in Register 0 bis 255: Adressbereich für Variable: Register 0 ... 255 Adressbereich für RD_PLC/WR_PLC: Register 0 ... 255 Bei PLC 5: Es können die Files N 7 ... N 99 verwendet werden. In den Files können die Register r0 ... r255 angesprochen werden (NN : rrr).
-
Seite 31: Modbus Rtu
Zur ersten Inbetriebnahme bieten wir Ihnen ein Installationsset. Das Installationsset enthält: • die Programmiersoftware BTPROWIN • den SPS-Treiber MB_1000.btg • ein Verbindungskabel PC – BT1000 (KB 3++) • ein Verbindungskabel Modicon 984 – BT1000 (K054) Verbindungskabel: K054 BT 10 / 12 / 15 / 20 Modicon 984 BT1000 (15 pol. - Seite 32 Handbuch BT1000 BT1000 ist Modbus - Master. Das Betriebssystem ist dafür ausgelegt, dass mit genau einem Slave kommuniziert wird. Die Netzadresse wird in den Systemeinstellungen (BTPROWIN) programmiert. Datenübergabe BT1000 <-> SPS Die Datenübergabe erfolgt in Register 40001 ... 49999 entsprechend der Variablen - Adresse 1 ...
-
Seite 33: Jetter Prozess Sps Anschaltung
Das Installationsset enthält: • die Programmiersoftware BTPROWIN • die SPS-Treiber • ein Verbindungskabel PC – BT1000 (KB 3++) • ein Verbindungskabel Jetter Steuerung – BT1000 Verbindungskabel Die Verbindung erfolgt über die 15 pol. Displayschnittstelle. Verbindung zur NANO / DELTA / PASE-E... - Seite 34 Eine Verbindung über die PC-Schnittstelle (RS-232) zur SPS ist auch möglich (auch parallel zu einem BT an der LCD-Schnittstelle). Dazu ist folgendes Kabel nötig: KAY_0???-xxxx / ??? BT15 / BT20 / BT1000 Prozess-SPS 15 pol SUB-D Buchse 9 pol SUB-D Stecker...
-
Seite 35: Monitormodus
Variablendefinitionen angezeigt werden. Für den Variablentyp sollte eine Symbolvariable mit den Ausprägungen Register, Merker, Eingänge und Ausgänge angelegt werden. Die Adresse kann je nach angeschlossener SPS als UNS (für 16 Bit Adresse) oder INTL für lange Adressen verwendet werden. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... - Seite 36 Der Textpuffer der SPS wird alle 5 Ankoppelzyklen abgefragt. Der Inhalt des Textpuffers wird in die BT-Worte 160 bis 179 abgelegt und kann mit einer ASCII-Variable mit dieser Adresse angezeigt werden. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
-
Seite 37: Fehlermeldungen
Der für Variable optimierte Bereich liegt bei R: 0 .. 255; dort werden Variable zusammengefasst gelesen (maximal 16 Worte pro Zyklus). Zur Zeit gibt es noch keine Optimierung! Anzahl Platzhalter: 2 Unterstriche Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... -
Seite 38: Klöckner - Moeller Suconet K1
In der SPS wird der Treiber BT100E zyklisch aufgerufen. Der Treiber hat die Aufgabe, die über den K1-Bus ausgetauschten Daten in die vom BT1000 adressierten Merkerworte zuschreiben, bzw. aus ihnen zu lesen. Die verwendeten Hilfsmerker dürfen im Anwenderprogramm nicht verwendet werden. -
Seite 39: Mitsubishi Fx / Fx0
Zur ersten Inbetriebnahme bieten wir Ihnen ein Installationsset. Das Installationsset enthält: • die Programmiersoftware BTPROWIN • den SPS-Treiber MIT_1000.btg • ein Verbindungskabel PC – BT1000 (KB 3++) • ein Verbindungskabel K040 • ein Verbindungskabel K041 Verbindungskabel: BT 10 /12/ 15 / 20... - Seite 40 Verändern des Programms zu verhindern. Außerdem können die Dateiregister D1000 ... D1999 ohne Brücke im Stecker nicht verwendet werden. Wird die Speicheraufteilung in der SPS bei Verwendung des PG-MUX geändert, sollte das BT1000 einen Neuanlauf durchführen, damit die Speicherkonfiguration neu aus der SPS gelesen wird. Wenn die Anfangsadressen außerhalb der Bereiche liegen, wird die Systemmeldung 8 mit Fehler Nummer 1...
-
Seite 41: Siemens S5 Über L1
Adressierung von nicht vorhandenen Datenworten kann zur unkontrollierten Veränderung des Signalspeichers führen. Wird auf die Angabe eines Datenbausteines bei der Adressangabe verzichtet, so wird vom BT1000 automatisch auf Datenbaustein 7 zugegriffen. Initialisierung der Kommunikation: Je nach SPS- Type wird die Kommunikation durch den FB30 oder durch die Einstellungen im DB1 initialisiert. - Seite 42 FB31, OB1, OB21, OB22. DB7 enthält die Variablen. In den OBs sind nur die für den Betrieb der Bedienstation notwendigen Einträge gemacht. Die Datenbausteine müssen im RAM der SPS angelegt sein. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
-
Seite 43: Siemens S5 115U
SAS 525-CL an. Je nach Auslastung des Datenaustausches zwischen SPS und Bedienstation können bis zu 16 Geräte an eine Schnittstellenkarte angeschlossen werden. Der Mischbetrieb von BT1000 und anderen Bedienstationen von EBELT ist möglich. Prinzip der Datenübertragung Alle Daten zwischen der Schnittstellenkarte SAS 525-16 und den Bedienstationen werden über eine Zweidrahtleitung (RS-485) seriell übertragen. - Seite 44 Der Einsatz der Baugruppe soll im Erweiterungsgerät erfolgen. Die Basisadresse der Baugruppe soll auf PY140(=8Ch) eingestellt werden. Beispiel 2: Der Einsatz der Baugruppe soll im Zentralgerät über die Basisadresse F100h ansprechbar sein. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
- Seite 45 Handbuch BT1000 Beispiel 3: Die Baugruppe soll im Zentralgerät des AG115U auf dem IM-Steckplatz eingesetzt werden und auf die Basisadresse PY232(=F0E8h) adressiert werden. Lage der DIL- Schalter auf der Schnittstellenbaugruppe Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
- Seite 46 PY232 F0EC PY236 F0F0 PY240 F0F4 PY244 F0F8 PY248 F0FC PY252 Die Steckbrücken X3 und X6 sind für diese Anwendung ohne Bedeutung. Die Steckbrücke X1 muss in der Stellung "S" verbleiben Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
- Seite 47 Handbuch BT1000 Steckplätze im AG 115U Steckplätze im AG 135U Steckplätze im AG 155U Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
- Seite 48 Handbuch BT1000 Leitungsverlegung zwischen BT1000 und SAS 525 Die RS-485-Schnittstelle ist auf der Schnittstellenkarte potentialgebunden und an den einzelnen Bedienstationen galvanisch getrennt. Der Schirm ist über Pin 1 der Schnittstellenkarte an den Schirm der SPS angeschlossen und soll nicht ein zweites Mal geerdet werden. Das Gehäuse des Schnittstellensteckers ist flächig mit dem Schirm zu verbinden (Metallgehäuse verwenden!).
- Seite 49 Hardwaredefekt der Schnittstelle bei der Karte oder der Bedienstation (unwahrscheinlich) • Der Treiber im BT1000 ist nicht geladen oder falscher Treiber im BT1000 geladen Im Zweifelsfalle bitte nur eine Bedienstation anschließen! Solange diese Fehlermeldung nicht beseitigt ist, kann eine weitere Fehlerdiagnose nicht stattfinden. Deshalb ist es wichtig, diese Fehlermeldung zu beseitigen, bevor weitere Maßnahmen ergriffen werden.
- Seite 50 Abhilfe: EPROM mit neuem Softwarestand in die Schnittstellenkarte stecken. Systemmeldung 28: Leseblock zu groß ___ DW ab DW _____ max. DW _____ Anzahl Platzhalter im Text: 3/5/5 Das größte aus DB99 zu lesende Datenwort ist größer als DW175. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
- Seite 51 Die beiden anderen Datenbausteine (Datenbaustein für Variable, Datenbaustein für die Hantierungsbausteine) sind frei zu wählen. Die Merkerbytes 230 bis 255 sind als Schmiermerker verwendet. Ankoppelung BT1000 – SPS Die Ankoppelung BEST-SPS gliedert sich in 2 Teile: 1. Kontakte: Hierunter verstehen wir alle Einzelbit-Informationen wie Funktionstasten, LED, Steuerworte und Lifebit der Bedienstationen.
- Seite 52 (25 pol. Stifte) (15 pol. Buchse) (9 pol. Stifte) Schirm auf Gehäuse Schirm auf Gehäuse Verteiler BEST 240, 224 K032 (TZ) SKV 485 (9 pol. Buchse ) (9 pol. Stecker) Schirm auf Gehäuse Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
- Seite 53 Handbuch BT1000 Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
-
Seite 54: Interbus-S
Anforderungen gehen von der Bedienstation aus. Dadurch kann die Projektierung unabhängig vom Bussystem vorgenommen werden (Profibus DP, L1, SAS, Modbus). Das BT1000 wird als Slavegerät im 2-Leiter-Fernbus des InterBus-S integriert. Dabei belegt die Anschaltung auf dem InterBus-S eine Datenbreite von 4 Worten (8 Byte). In der Steuerung wird jede Bedienstation mit 8 Byte IN-Daten und 8 Byte OUT-Daten im E/A- Abbild dargestellt. -
Seite 55: Diagnose - Led
Remote Bus In Remote Bus Out + 5V RBST Kabeltype: LI-YCY- 3 x 2 x 0.25 mm² Adern paarweise verdrillt Gemeinsamer Schirm beidseitig auf dem Steckergehäuse auflegen Metallgehäuse oder metallisierte Steckergehäuse verwenden Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... -
Seite 56: Profibus Dp
Schnittstellenhardware: Es wird die Profibus-Schnittstellenkarte mit der L2DPMMI Bridge anstelle der Universalschnittstelle in das BT1000 eingesteckt. Die Anschaltung an den Bus wird durch galvanisch entkoppelte RS-485- Treiber realisiert. Das eigentliche Busprotokoll wird durch den Protokoll- ASIC SPC-3 abgewickelt. Im Hauptprogramm der Steuerung wird ein Hantierungsbaustein aufgerufen. Dieser Hantierungsbaustein wird mit der Lage der IN- und OUT-Adressen parametriert. -
Seite 57: Siemens S7- Mpi
Verbindungskabel / Steckerbelegung Busanschluss Die MPI-Schnittstelle ist physikalisch wie eine Profibus-Schnittstelle aufgebaut. Es gelten deshalb dieselben Verdrahtungsvorschriften. Durch die auf 187,5 kBaud festgelegte Übertragungsgeschwindigkeit muss allerdings kein spezielles kapazitätsarmes Kabel verwendet werden. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... - Seite 58 B-Leitung geschaltet und die B-Leitung über 390 Ohm mit Potential 5V verbunden .Die A- Leitung wird über 390 Ohm auf Masse 5V geschaltet. Verbindungskabel BT 15 / 20 / 1000 K103 Siemens S7-MPI BEST SAIA-MPI MPI-Modul S013 Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
- Seite 59 Die MPI Bridge auf der Interfacekarte Meldung kann nicht angesprochen werden Ankoppelstatistik In der internen VA 60012 werden die Variablenzugriffszyklen gezählt. Die interne VA 60011 zählt die Verbindungsfehler die von der MPI Bridge erkannt werden. Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
-
Seite 60: Systemmeldungen Bt1000
Treiber auswählen und und mit dem Datensatz ins BT... laden. Speicherkonfiguration falsch Ende Diagnosespeiche. Neuestes Element Kennung: Ende Diagnosespeicher. (! Anzeigemaske 3) Ende Diagnosespeiche. Ältestes Element Kennung: Anfang Diagnosespeicher. (! Anzeigemaske 4) Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... - Seite 61 Fehler Nummer 5: Durch indizierte Adressierung soll auf eine Adresse zugegriffen werden, die außerhalb des PAI - Adressraumes liegt. Fehler Nummer 7: Einer der Befehle PLCTR, BTTOPLC, PLCTOBT wird vom Treiber nicht unterstützt Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten...
-
Seite 62: Anzeigemasken
Störbit. (! Früher Systemmeldung 6) 7 Text für Einblendung ASCII-Störmeldungen Spezialversion "ASCII-Text" 8 Druckertexte Text Bedeutung Kopfzeile für Protokoll und manuellen Druck Kopfzeile Protokoll von offenen Meldungen Freie Druckertexte 1023 Jetter AG Gräterstr.2 D-71642 Ludwigsburg Änderungen und Irrtum vorbehalten... -
Seite 63: Interne Variable
Handbuch BT1000 9 Interne Variable Interne Variable sind Variable, die nicht aus der SPS gelesen werden, sondern im BT1000 mit einer festen Bedeutung definiert sind. Neben den bereits bei Systemmeldung 12 beschriebenen internen Variablen, stehen folgende interne Variable zur Verfügung.
