Anschlussbeschreibung; Spezifikation Anschlusskabel; Kabelschirmung; Abb. 4: Jetcontrol 24X: Anschluss Spannungsversorgung - Jetter JetWeb JetControl 24x Betriebsanleitung

5 Installation JetControl 24x
5.4.2
Spezifikation Klemme
•
•
•
•
•
•

Spezifikation Anschlusskabel

•

Kabelschirmung

•

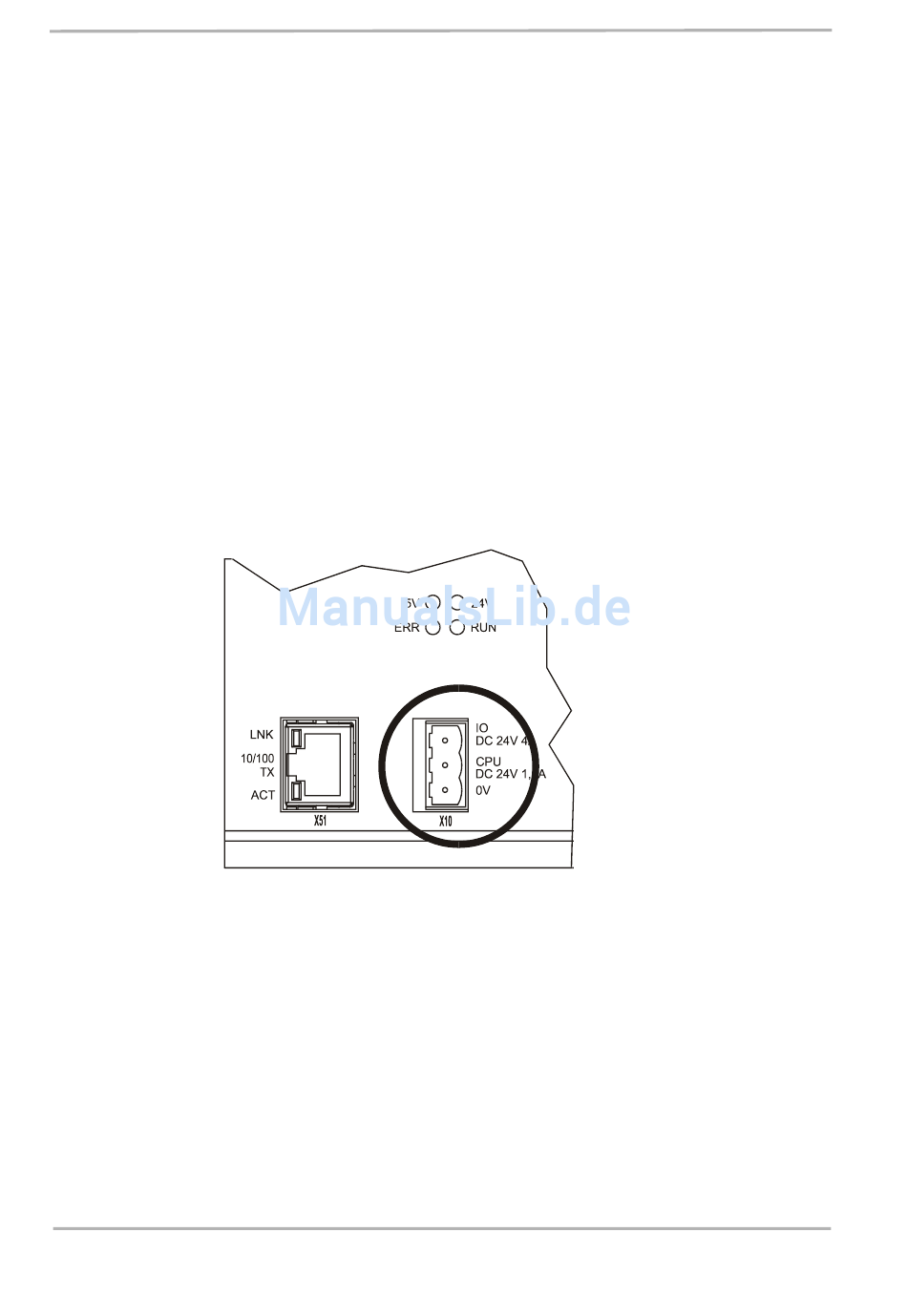

Abb. 4: JetControl 24x: Anschluss Spannungsversorgung

34

Anschlussbeschreibung

3-polige steckbare Schraubklemme COMBICON RM 5,08
(für Leiterplattenanschluss)
Anschliessbarer Kabelquerschnitt: 0,25 - 2,5 mm
Das Anzugsmoment für den Eingangsstecker beträgt (Schrauben): 0,5 .. 0,6 Nm
Die Abisolierlänge für die Eingangsleitungen beträgt maximal 8 mm
Die üblichen VDE-Richtlinien sind zu beachten
Schlitzschraubendreher: 0,6 x 3,5 x 100 mm
Nicht benötigt
Nicht benötigt
