Die Steuerung JetControl 24x ist mit zwei seriellen Schnittstellen (JC-241 nur mit ei-
ner Schnittstelle) ausgerüstet, die jeweils beide entweder eine RS-232 oder eine
RS-422 Schnittstelle zur Verfügung stellen. Auf einer Schnittstelle (Ser1 oder Ser2)
kann entweder RS-422 oder RS-232 verwendet werden.
Diese Schnittstellen können zur Kommunikation zwischen der JC-24x und dem PC,
auf welchem die Programmieroberfläche JetSym installiert ist, dienen. Aber auch als
Verbindung zwischen der Steuerung und dem Bediengerät.
44

Serielle Schnittstellen

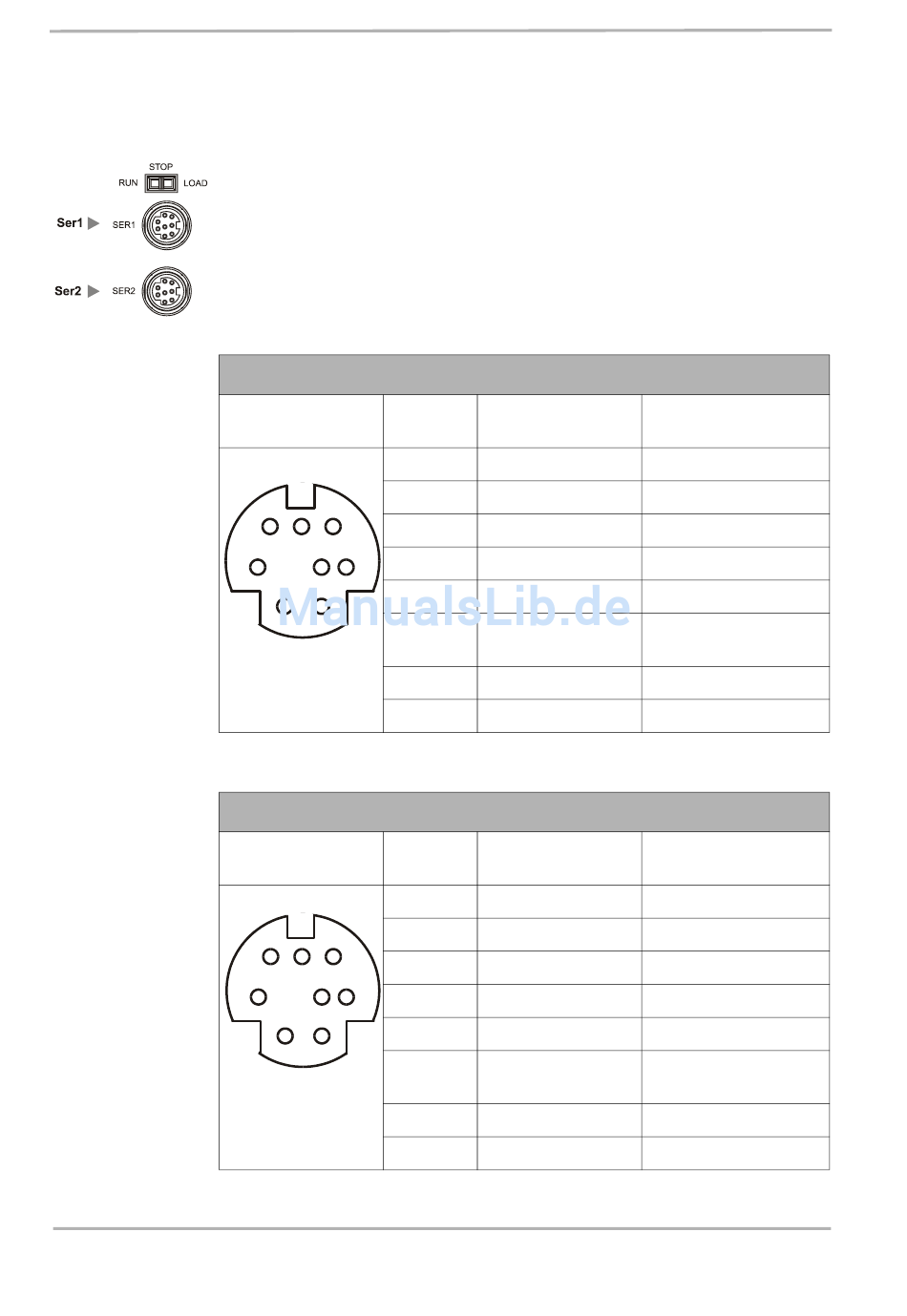

RS-422 Ser1 und Ser2 (8-polige Mini DIN Buchse)
Buchse Ser1 oder
Ser2
1
2
3
8 7 6
4
5 4 3
5
2 1
6
7
8
RS-232 Ser1 und Ser2 (8-polige Mini DIN Buchse)
Buchse Ser1 oder
Ser2
1
2
3
8 7 6
4
5 4 3
5
2 1
6
7
8
Pin Signal
RDA
GND
RDB
-
SDB
DC 24 V
SDA
-
Pin Signal
-
GND
-
RxD
-
DC 24 V
-
TxD
JetWeb
Bemerkung
RS-422
Erde
RS-422
RS-232
RS-422
Versorgung
Bediengerät
RS-422
RS-232
Bemerkung
RS-422
Erde
RS-422
RS-232
RS-422
Versorgung
Bediengerät
RS-422
RS-232
