Multi-DENCO
7.5

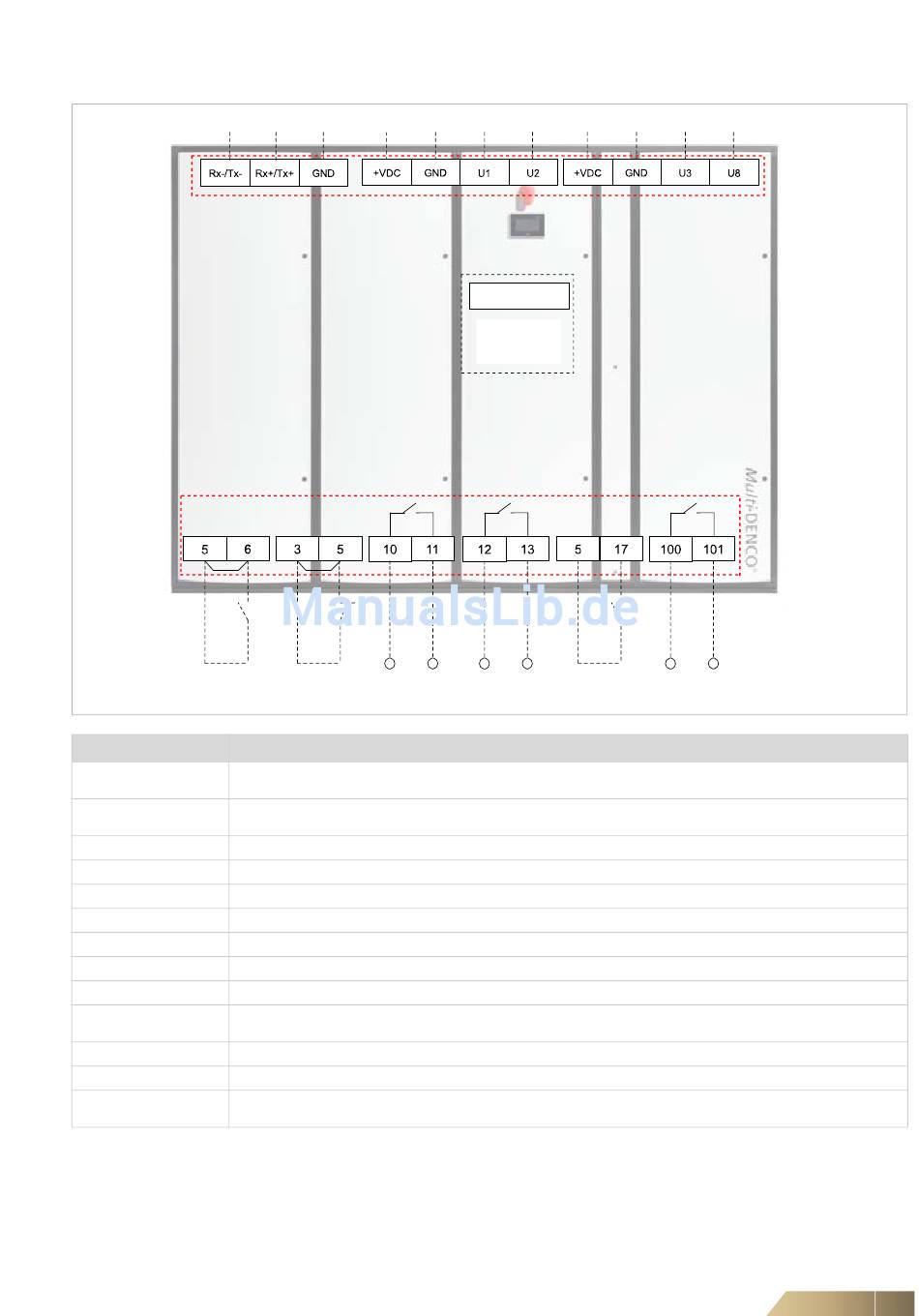

Kundenanschlüsse an der Gerätesteuerung C5-12
Gerätenetzwerk / Ferndisplay / Gerätedisplay
C5-12 REGLERANSCHLÜSSE
KLEMMENLEISTE KUNDE
Fernkontakt Ein/
Aus*
Klemmen
Anmerkung
Fern Ein/Aus, zum Ein- und Ausschalten des Gerätes normalerweise über einen offenen, potentialfreien bauseitigen
6 – 5
Schließerkontakt.
Not Aus, beim Öffnen des potentialfreien, bauseitigen Kontaktes wird das Gerät deaktiviert (Anwendung z. B. in einer
3 – 5
Feueralarmanlage)
10 – 11
Anzeige des kritischen Alarms des Gerätes, z.B. HD/ND, Luftstrom, zu hohe Temperatur.
12 – 13
Die Wartungsalarmanzeige des Gerätes, z.B. verschmutzter Filter, Befeuchter
17 – 5
Störmeldekontakt der Kondensatpumpe (optionales Zubehör)
100 – 101
Anzeige des Gerätebetriebes (z.B. Ventilatoren aktiviert)
+VDC – GND – U1 – U2 Sensor Lufteintritt
+VDC – GND – U3 – U8 Sensor Luftaustritt (optional, nur wenn montiert).)
Serielle Schnittstellenkarte Schnittstellenkarten für GLT (optional).
Klemmen des Gerätenetzwerkes zum Anschluss mehrerer Geräte. Displays sind bereits an diese Klemmen angeschlos-
Rx-/Tx- - Rx+/Tx+ - GND
sen.
--------
Bauseitige Verkabelung
#
Potentialfreie Kontakte (Spannung, bzw. Signal bauseitig bereitgestellt).
Potentialfreie Kontakte müssen bauseitig bereitgestellt werden (falls diese Funktion erforderlich ist, muss die Steckbrüc-
*
ke entfernt werden).
Tab. 7-2
FläktGroup DC-2013-0101-DE • Änderungen vorbehalten • R4-05/2018
Sensor Lufteintritt
Kritischer
Not-Aus (Feuer-
Alarm #
alarm) *
Sensor Luftaustritt
Serielle
Schnittstellen-
karte (optional)
Kondensatpumpe
Wartungsa-
*(optional)
larm #
Elektrische Anschlüsse
Betriebsstatus
#'(optional)
73
