4. BEDIENUNGSANWEISUNGEN
4.1.
MESSGERÄTEBESCHREIBUNG
4.1.1. Bedienungsübersicht
4.2.
BESCHREIBUNG DER SYMBOLE IM DISPLAY
Die folgenden Symbole können im Display des HT7 angezeigt werden
Symbol
DC
AC
Low imp
4.3.
FUNKTIONSPRÜFUNG / SELBSTTEST
Überprüfen Sie vor jeder Messung die korrekte Funktionsweise der Displayanzeige:
Testen Sie den Spannungsprüfer an einer bekannten Quelle.
Die "
" LED leuchtet auf, wenn eine Spannung über 50V anliegt, auch wenn die
Batterie schwach ist oder entfernt wurde.
Halten Sie die beiden Prüfspitzen L1 + L2 zusammen und schließen Sie diese somit
kurz. Die Anzeige leuchtet auf, das akustische Signal ertönt und die LED's für die
Durchgangsprüfung leuchten auf. Die LED's für den Niedrigimpedanztest und die der
einphasigen Spannungsprüffunktion bleiben aus.

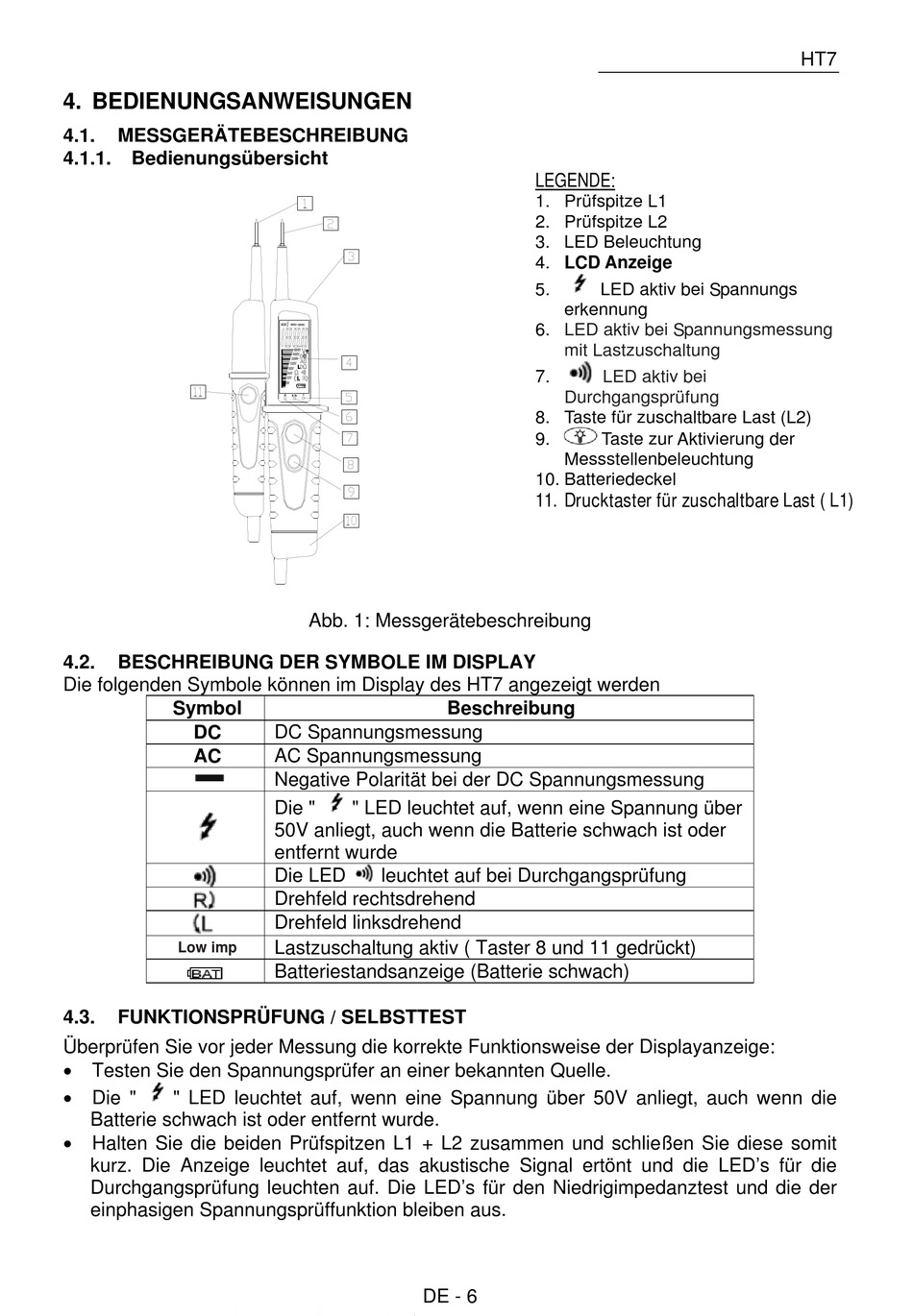

Abb. 1: Messgerätebeschreibung
DC Spannungsmessung
AC Spannungsmessung
Negative Polarität bei der DC Spannungsmessung
Die "
" LED leuchtet auf, wenn eine Spannung über
50V anliegt, auch wenn die Batterie schwach ist oder
entfernt wurde
Die LED
leuchtet auf bei Durchgangsprüfung
Drehfeld rechtsdrehend
Drehfeld linksdrehend
Lastzuschaltung aktiv ( Taster 8 und 11 gedrückt)
Batteriestandsanzeige (Batterie schwach)
DE - 6
LEGENDE:
1. Prüfspitze L1
2. Prüfspitze L2
3. LED Beleuchtung
4. LCD Anzeige
5.
LED aktiv bei Spannungs
erkennung
6.
LED aktiv bei Spannungsmessung
mit Lastzuschaltung
7.
LED aktiv bei
Durchgangsprüfung
8. Taste für zuschaltbare Last (L2)
9.
Taste zur Aktivierung der
Messstellenbeleuchtung
10. Batteriedeckel
11. Drucktaster für zuschaltbare Last ( L1)
Beschreibung
HT7
