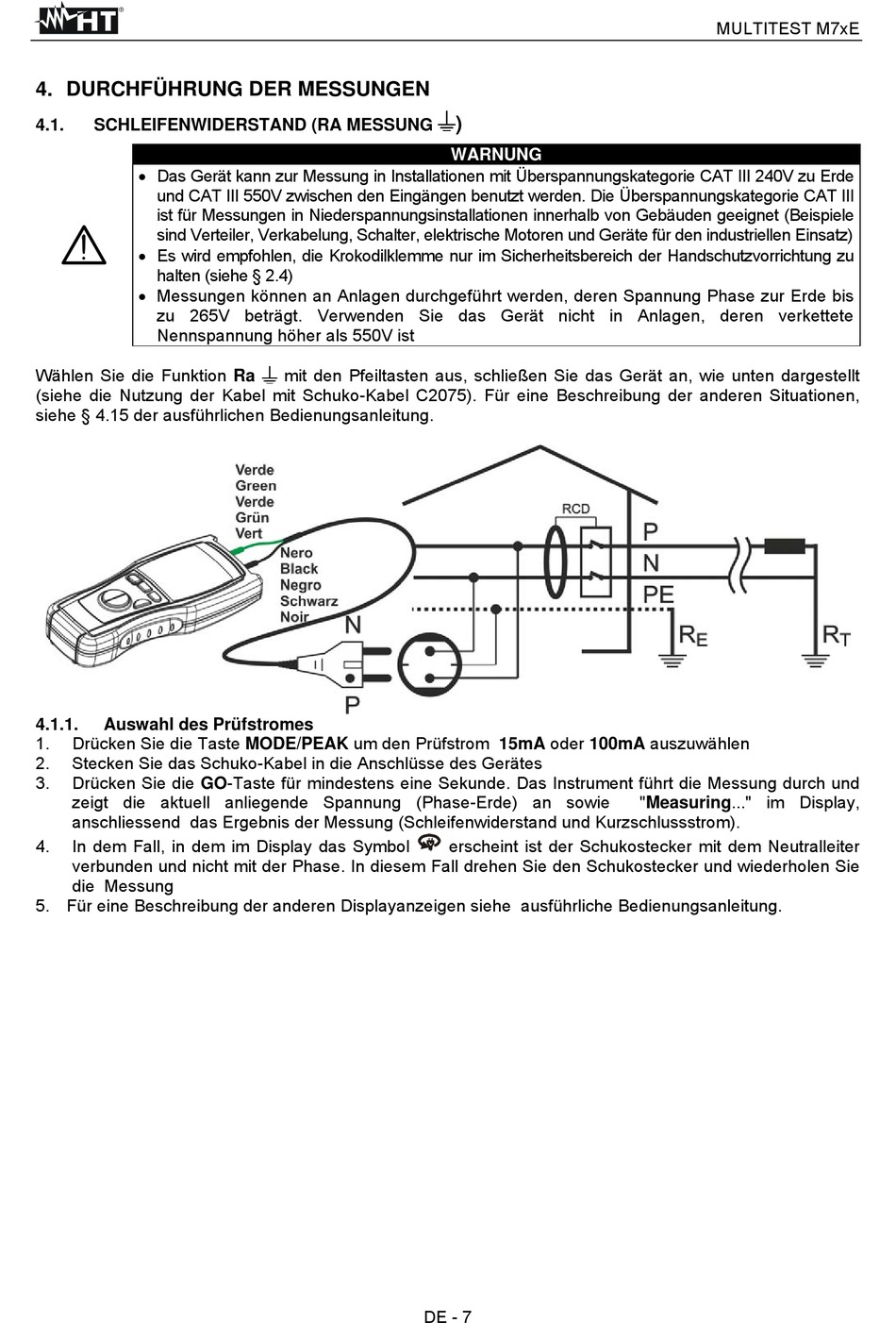

4. DURCHFÜHRUNG DER MESSUNGEN
4.1.
SCHLEIFENWIDERSTAND (RA MESSUNG
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT III 240V zu Erde
und CAT III 550V zwischen den Eingängen benutzt werden. Die Überspannungskategorie CAT III
ist für Messungen in Niederspannungsinstallationen innerhalb von Gebäuden geeignet (Beispiele
sind Verteiler, Verkabelung, Schalter, elektrische Motoren und Geräte für den industriellen Einsatz)
Es wird empfohlen, die Krokodilklemme nur im Sicherheitsbereich der Handschutzvorrichtung zu
halten (siehe § 2.4)
Messungen können an Anlagen durchgeführt werden, deren Spannung Phase zur Erde bis
zu 265V beträgt. Verwenden Sie das Gerät nicht in Anlagen, deren verkettete
Nennspannung höher als 550V ist
Wählen Sie die Funktion Ra
(siehe die Nutzung der Kabel mit Schuko-Kabel C2075). Für eine Beschreibung der anderen Situationen,
siehe § 4.15 der ausführlichen Bedienungsanleitung.
4.1.1.
Auswahl des Prüfstromes
1.
Drücken Sie die Taste MODE/PEAK um den Prüfstrom 15mA oder 100mA auszuwählen
2.
Stecken Sie das Schuko-Kabel in die Anschlüsse des Gerätes
3.
Drücken Sie die GO-Taste für mindestens eine Sekunde. Das Instrument führt die Messung durch und
zeigt die aktuell anliegende Spannung (Phase-Erde) an sowie
anschliessend das Ergebnis der Messung (Schleifenwiderstand und Kurzschlussstrom).
4.
In dem Fall, in dem im Display das Symbol
verbunden und nicht mit der Phase. In diesem Fall drehen Sie den Schukostecker und wiederholen Sie
die Messung
5. Für eine Beschreibung der anderen Displayanzeigen siehe ausführliche Bedienungsanleitung.
WARNUNG
mit den Pfeiltasten aus, schließen Sie das Gerät an, wie unten dargestellt
erscheint ist der Schukostecker mit dem Neutralleiter
DE - 7
)
MULTITEST M7xE
"Measuring..." im Display,
