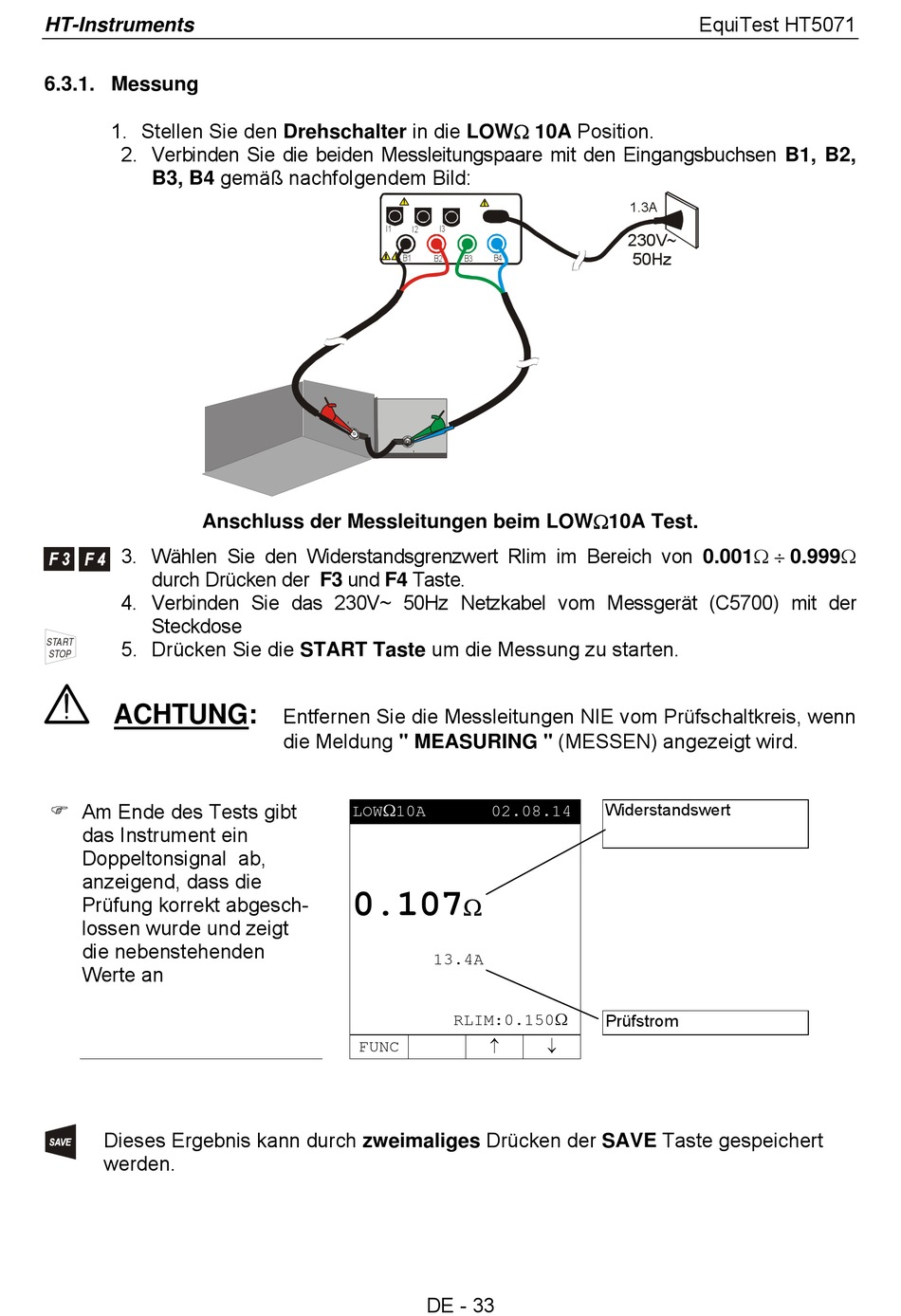

6.3.1. Messung

1. Stellen Sie den Drehschalter in die LOW 10A Position.
2. Verbinden Sie die beiden Messleitungspaare mit den Eingangsbuchsen B1, B2,
B3, B4 gemäß nachfolgendem Bild:
Anschluss der Messleitungen beim LOW10A Test.
3. Wählen Sie den Widerstandsgrenzwert Rlim im Bereich von 0.0010.999
durch Drücken der F3 und F4 Taste.
4. Verbinden Sie das 230V~ 50Hz Netzkabel vom Messgerät (C5700) mit der
Steckdose
START
5. Drücken Sie die START Taste um die Messung zu starten.
STOP
ACHTUNG:
 Am Ende des Tests gibt
das Instrument ein
Doppeltonsignal ab,
anzeigend, dass die
Prüfung korrekt abgesch-
lossen wurde und zeigt
die nebenstehenden
Werte an
Dieses Ergebnis kann durch zweimaliges Drücken der SAVE Taste gespeichert
werden.
I1 I2 I3
B1
B2
Entfernen Sie die Messleitungen NIE vom Prüfschaltkreis, wenn
die Meldung " MEASURING " (MESSEN) angezeigt wird.
LOW10A
0.107
13.4A
RLIM:0.150
FUNC
DE - 33
1.3A
230V~
50Hz
B4
B3
Widerstandswert
02.08.14

Prüfstrom
 
