HT Instruments

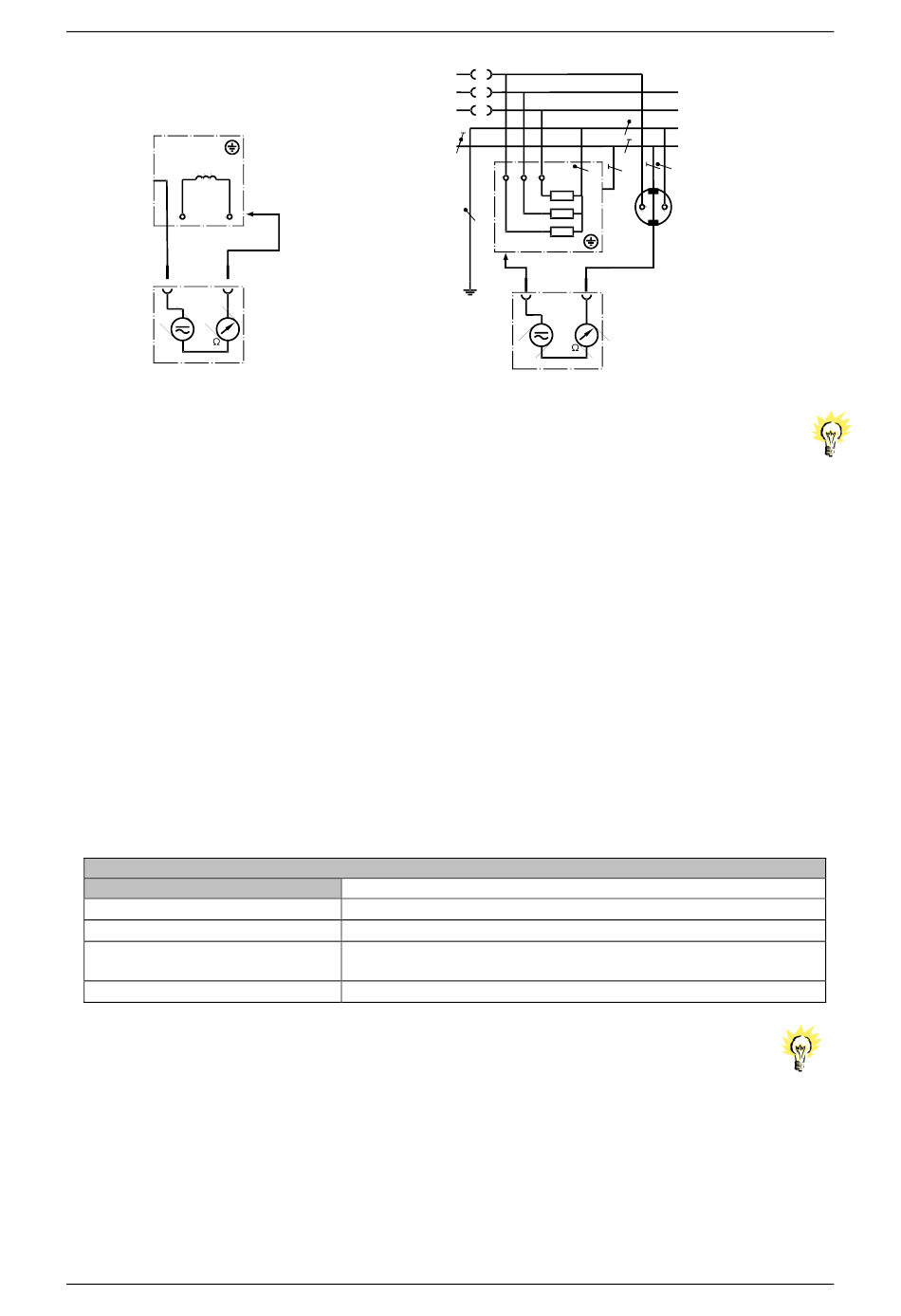

Messen des Schutzleiterwiderstandes
bei Geräten, die vom Netz getrennt sind
Hinweis:
Jedes leitende berührbare Teil, dass Verbindung zum Schutzleiter
hat bzw. haben soll, muss durch die Messung erfasst werden.
Dadurch können je nach Konstruktion des Prüflings auch mehrere
Messungen des Schutzleiterwiderstandes erforderlich sein.
Leitungen müssen während der Messung ausgerollt und bewegt
werden.
8.4
Messung des Isolationswiderstandes
Der Isolationswiderstand wird zwischen den aktiven Teilen und den berührbaren
leitfähigen Teilen gemessen. Dabei ist sicherzustellen, dass alle beanspruchten
Isolierungen
erfasst
geschlossen sind.
Der Wert für den Isolationswiderstandes ist am Messinstrument ablesbar und darf die
angegebenen Grenzwerte nicht überschreiten:
Grenzwert für den Isolationswiderstand
DIN VDE 0701-0702
≥ 0,3 MΩ
≥ 1,0 MΩ
≥ 2,0 MΩ
≥ 0,25 MΩ
Praxistipp: Bei intakten Geräten ist der Isolationswiderstand quasi unendlich.
Prüfling
Greifklemme
am Gehäuse
Prüfgerät
werden,
indem
Schutzklasse:
Geräte Schutzklasse I mit eingeschalteten Heizelementen
alle übrigen Geräte Schutzklasse I
Geräte Schutzklasse II und berührbare Teile an Geräten der
Schutzklasse I die nicht mit dem Schutzleiter verbunden sind
Geräte Schutzklasse III
L1
L2
L3
PEN
Prüfling
Greifklemme
Messen des Schutzleiterwiderstandes
bei Geräten mit schwer erreichbarem Anschluss
alle
Schalter,
Seite 21 von 37
Prüftafeln HT-PT01 & HT-PT03
L1
L2
L3
N
PE
Steckdose im Prüfling,
oder in der Nähe
Prüfgerät
Temperaturregler
usw.
