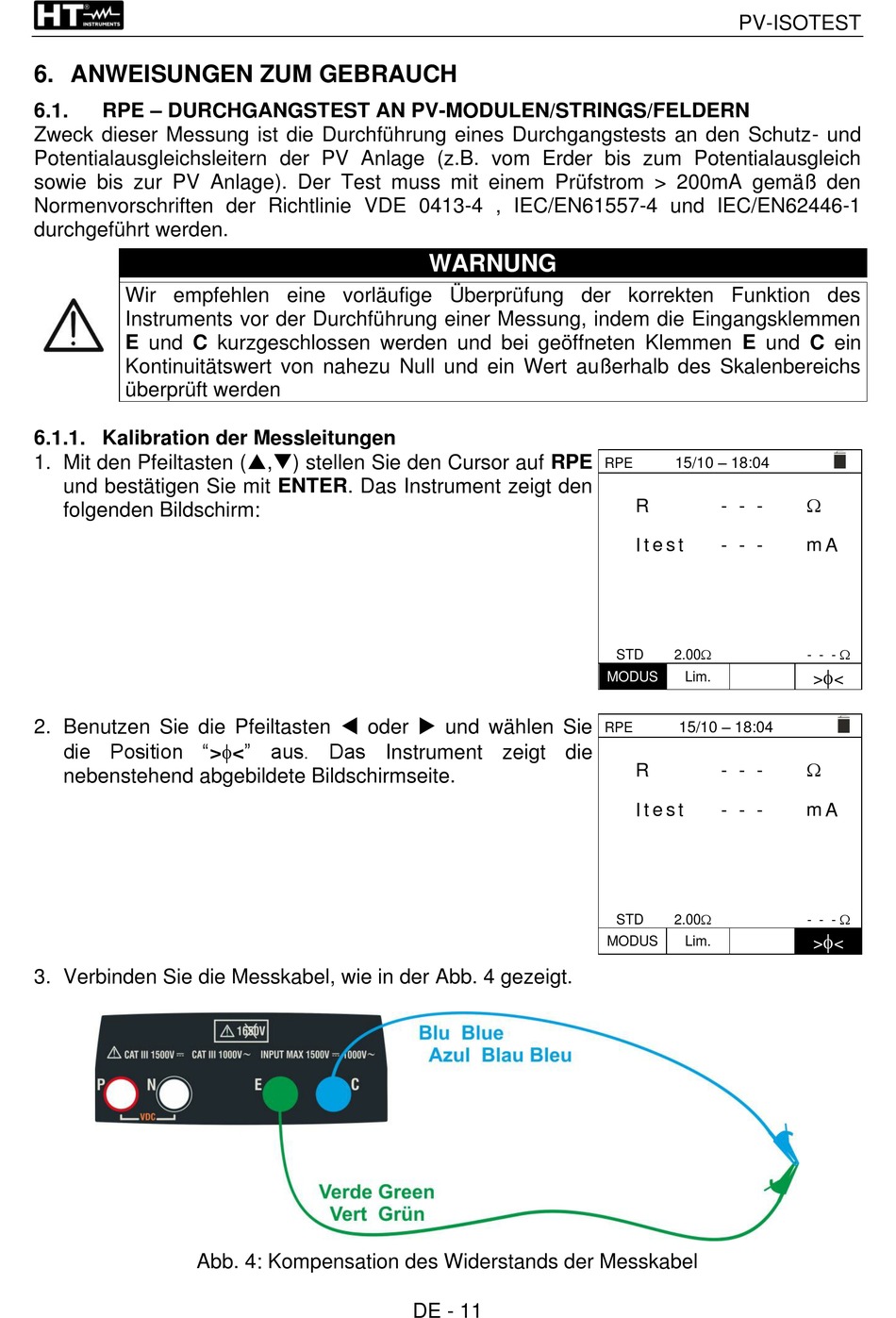

6. ANWEISUNGEN ZUM GEBRAUCH
RPE – DURCHGANGSTEST AN PV-MODULEN/STRINGS/FELDERN
6.1.
Zweck dieser Messung ist die Durchführung eines Durchgangstests an den Schutz- und
Potentialausgleichsleitern der PV Anlage (z.B. vom Erder bis zum Potentialausgleich
sowie bis zur PV Anlage). Der Test muss mit einem Prüfstrom > 200mA gemäß den
Normenvorschriften der Richtlinie VDE 0413-4 , IEC/EN61557-4 und IEC/EN62446-1
durchgeführt werden.
Wir empfehlen eine vorläufige Überprüfung der korrekten Funktion des
Instruments vor der Durchführung einer Messung, indem die Eingangsklemmen
E und C kurzgeschlossen werden und bei geöffneten Klemmen E und C ein
Kontinuitätswert von nahezu Null und ein Wert außerhalb des Skalenbereichs
überprüft werden
6.1.1. Kalibration der Messleitungen
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Instrument zeigt den
folgenden Bildschirm:
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "><" aus. Das Instrument zeigt die
nebenstehend abgebildete Bildschirmseite.
3. Verbinden Sie die Messkabel, wie in der Abb. 4 gezeigt.
Abb. 4: Kompensation des Widerstands der Messkabel
WARNUNG
DE - 11
PV-ISOTEST
15/10 – 18:04
RPE
R
- - -
I t e s t
- - -
STD
2.00
MODUS
Lim.
15/10 – 18:04
RPE
R
- - -
I t e s t
- - -
STD
2.00
MODUS
Lim.
m A
- - -
>
<
m A
- - -
>
<
