Verstärkung = Ausgangssignal / Eingangssignal
Verstärkung (dB) = 20Xlog (Verstärkung)

Beispiel 3: Ein Einzelsignal einfangen

Mit dem digitalen Oszilloskop ist es ganz einfach, ein nicht-periodisches Signal wie
beispielsweise einen Impuls oder eine Signalspitze usw. aufzuzeichnen. Allerdings
stellt sich das allgemeine Problem, wie ein Trigger eingerichtet werden soll, wenn
Sie das Signal nicht kennen? Ist z.B. der Impuls ein TTL-Logiksignal, sollten Sie
den Triggerpegel auf 2 V einstellen und die Triggerflanke auf die steigende Flanke
einstellen. Da unser Oszilloskop verschiedene Funktionen unterstützt, kann der
Benutzer dieses Problem ganz leicht lösen. Zunächst muss eine Prüfung mit
automatischer Triggerung
Triggerpegel und Triggertyp zu ermitteln. Dann muss der Benutzer nur noch einige
Anpassungen vornehmen, um den richtigen Triggerpegel und Modus zu erhalten.
Gehen Sie wie folgt vor:
1. Setzen Sie die Tastkopfdämpfung au x10
2. Betätigen Sie die Einstellknöpfe VOLTS/DIV und SEC/DIV, um die
entsprechenden
beobachtende Signal vorzunehmen
3. Drücken Sie die TRIGGER Menu Taste.
4. Wählen Sie Trig Mode im unteren Menü und dann Flanke.
5. Wählen Sie Quelle im unteren Menü und dann ① für CH1.
6. Wählen Sie Kopplung im unteren Menü und dann DC.
7. Wählen Sie Steigung im unteren Menü und dann Steigend.
8. Wählen Sie AutoHoldoff im unteren Menü und dann Einzel.
9. Drehen Sie den Einstellknopf TRIG LEVEL und stellen Sie den Triggerpegel
auf annähernd 50% des zu messenden Signals ein.

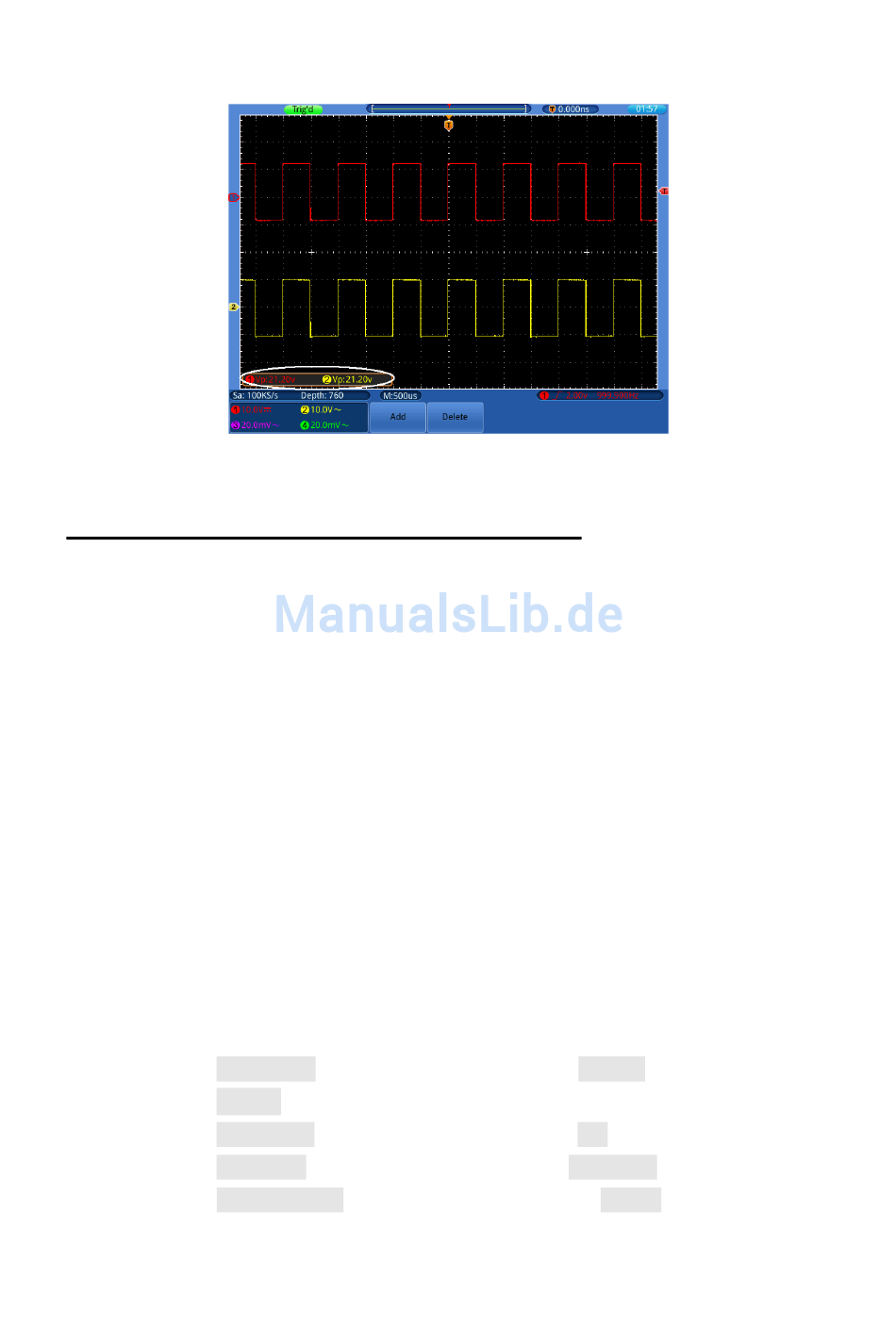

Bild 0-2 Wellenform der Verstärkung
durchgeführt
Vertikal- und
72
werden, um
Horizontaleinstellungen
den naheliegenden
für das zu
