Information of
Vertical Position
Information of
Voltage Division

Horizontalsystem einstellen

Die HORIZONTAL-BEDIENELEMENTE bestehen aus der Taste HORIZ-MENU
und Einstellknöpfen wie HORIZONTAL POSITION und SEC/DIV.
1. Einstellknopf HORIZONTAL POSITION: mit diesem Einstellknopf regeln Sie
die Horizontalpositionen aller Kanäle (einschließlich der durch mathematische
Berechnung entstandenen), deren Auflösung sich mit der Zeitbasis ändert.
2. Einstellknopf SEC/DIV: damit stellen Sie den horizontalen Skalenfaktor ein, mit
dem Sie die Hauptzeitbasis oder das Fenster bestimmen.
3. Taste HORIZ Menü: Drücken Sie diese Taste, um das Bedienmenü auf dem
Bildschirm anzuzeigen.
Wellenform Vergrößern (Zoom)
Drücken Sie die Taste Horiz und das Display teilt sich in der Mitte. Die obere
Hälfte des Displays zeigt das Hauptfenster und die untere Hälfte zeigt das
Zoom-Fenster. Das Zoom-Fenster ist ein vergrößerter Bereich des
Hauptfensters.

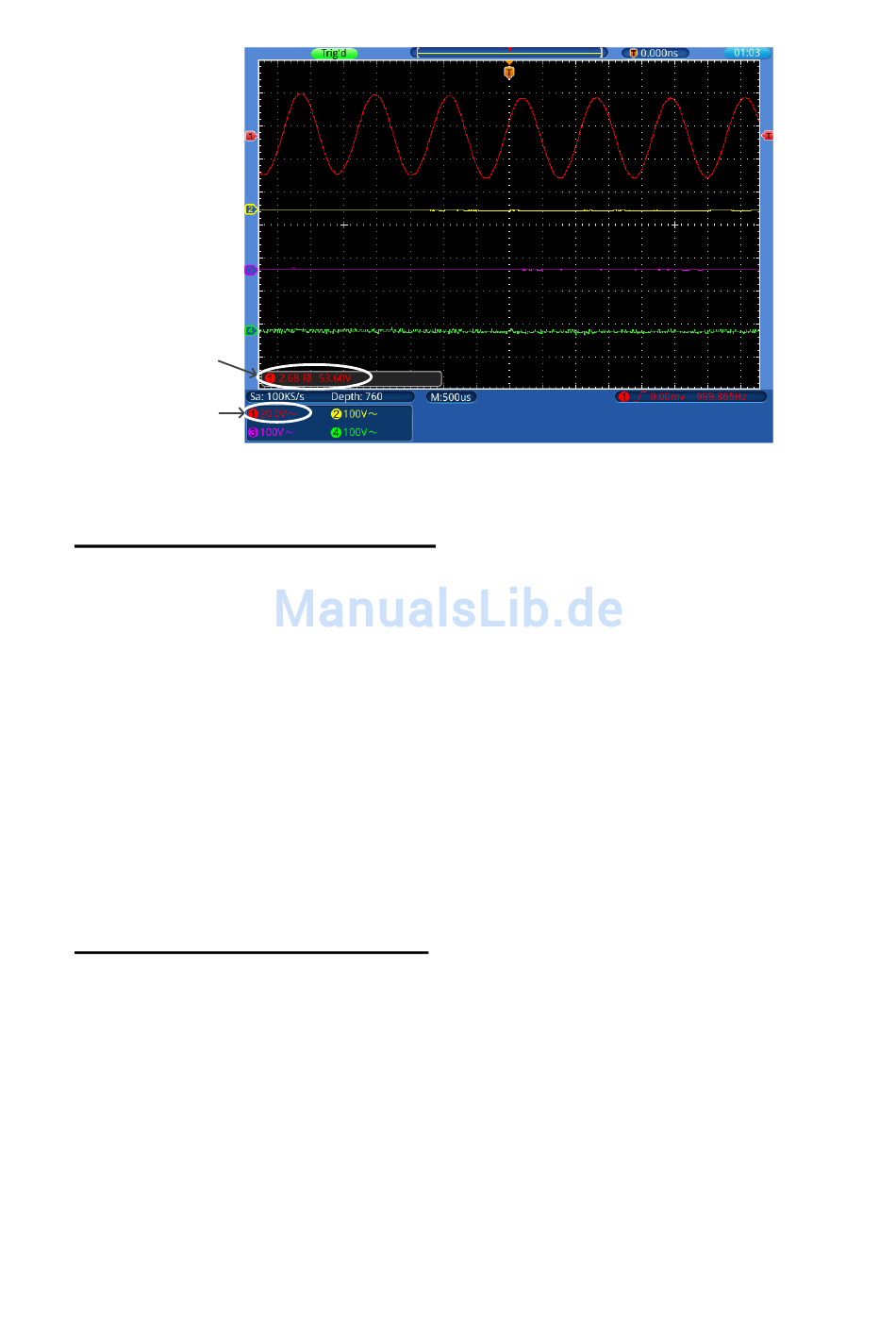

Bild0-1 Vertikale Information
34
