Einführung in das Vertikalsystem
Bild 0-10 zeigt die Knöpfe und Tasten für die VERTIKALSTEUERUNG. Die
folgenden Übungen machen Sie Schritt für Schritt mit der Vertikalsteuerung
vertraut.
1. Mit dem Drehknopf „VERTICAL POSITION" können Sie das Signal in der
Mitte des Wellenform-Fensters darstellen. Mit dem Einstellknopf „VERTICAL
POSITION" stellen Sie die vertikale Anzeigeposition des Signals ein. Eine
Drehung des Einstellknopfes „VERTICAL POSITION" bewegt den Zeiger der
Nullpunktposition des Kanals nach oben und unten, der Wellenform folgend.
Messfähigkeiten
Wenn für den Kanal die DC-Kopplung eingestellt ist, können Sie die
DC-Komponente des Signals schnell messen, indem Sie die Differenz
zwischen Wellenform und Signalmasse beobachten.
Wenn für den Kanal die AC-Kopplung eingestellt ist, wird die DC-Komponente
ausgefiltert. Dieser Modus hilft Ihnen, die AC-Komponente des Signals mit
höherer Empfindlichkeit anzuzeigen.
Vertikalen Offset wieder auf 0 stellen:
Drehen Sie den Knopf VERTICAL POSITION, um die vertikale Position des
Kanals zu verändern und drücken Sie den VERTICAL POSITION - Knopf, um
die vertikale Position auf 0 zurück zusetzen. Dies ist besonders hilfreich, wenn

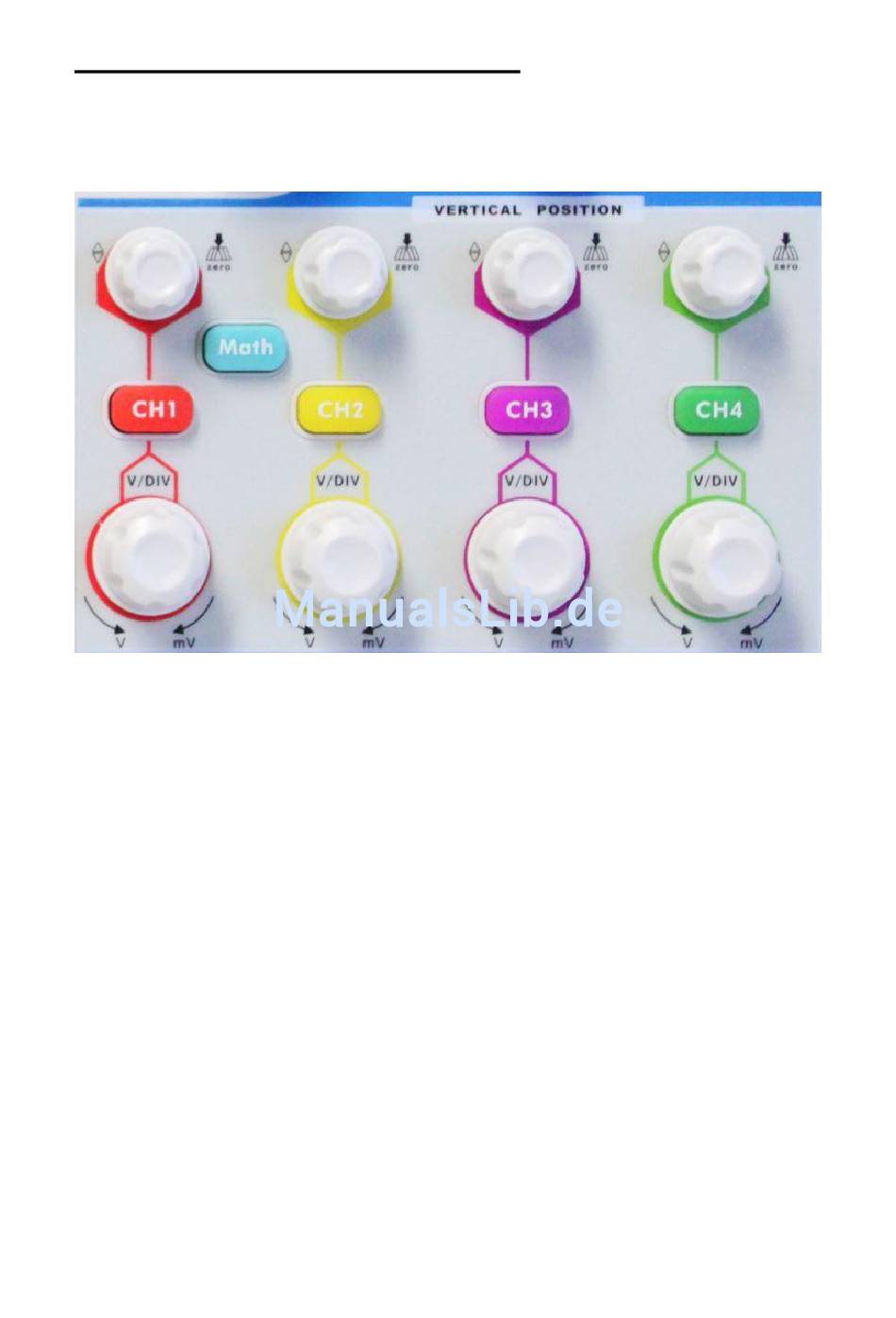

Bild 0-9 Vertikal Bedienfeld
