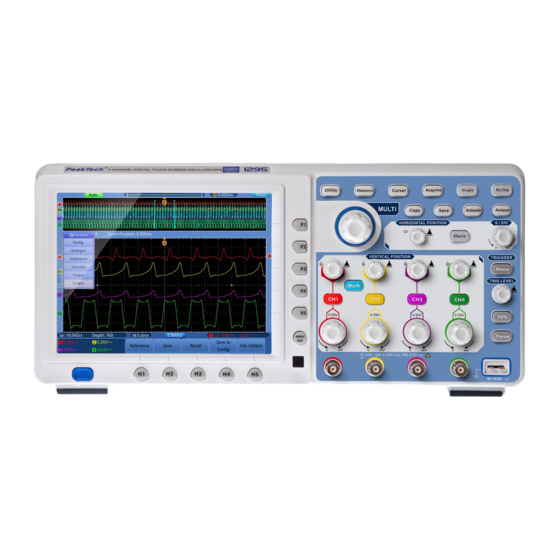

PeakTech
1295 / 1300
®
Bedienungsanleitung / Operation manual
4 CH Digital Touchscreen Oscilloscopes

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 1295

Inhaltszusammenfassung für PeakTech 1295

  • Seite 1 PeakTech 1295 / 1300 ® Bedienungsanleitung / Operation manual 4 CH Digital Touchscreen Oscilloscopes...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise ..................3 2. Sicherheitssymbole ..................5 3. Geräteeigenschaften ..................7 4. Benutzeranweisungen ..................8 Aufbau des Oszilloskopes ..................9 Frontplatte ..........................9 Rückseite ..........................10 Bedienelemente (Schalter und Drehregler) ................11 Einführung in die Benutzersteuerung ..............12 Prüfung vor Inbetriebnahme ..................
  • Seite 3 Wellenformen speichern ........................45 Setup-Daten speichern ........................46 Referenzwellenform anzeigen oder löschen ..................47 Wellenformdaten aus Datenspeicher aufrufen ..................47 Setup-Daten aus Datenspeicher aufrufen................... 47 Pfad oder Datei im Dateimanager aufrufen ..................48 Dateinmanen ändern .......................... 48 Speichern mit „Copy“-Taste ........................ 49 Dateien verwalten ..........................

  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
  • Seite 5 Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) * Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. * Warnung!: Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V spitze (30Veff) oder Schaltungen mit mehr als 4800VA verbunden, beachten Sie bitte die unten aufgeführten Hinweise, um Feuer oder einen elektrischen Schlag zu vermeiden: - Verwenden Sie nur isolierte Tastköpfe und Messleitungen.

  • Seite 6: Sicherheitssymbole

    2. Sicherheitssymbole und -begriffe Sie können die folgenden Symbole in dieser Betriebsanleitung oder auf dem Messgerät finden. WARNUNG! „Warnung” weist auf Zustände und Bedienschritte hin, die für den Bediener eine Gefahr darstellen. VORSICHT! „Vorsicht” weist auf Zustände und Bedienschritte hin, die Schäden am Produkt oder anderen Gegenständen verursachen können.
  • Seite 7 Warnung: Warnung!: Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V spitze (30Veff) oder Schaltungen mit mehr als 4800VA verbunden, beachten Sie bitte die unten aufgeführten Hinweise, um Feuer oder einen elektrischen Schlag zu vermeiden:  Verwenden Sie nur isolierte Tastköpfe und Messleitungen. ...

  • Seite 8: Geräteeigenschaften

    3. Geräteeigenschaften  Bandbreite: 100MHz — 200 MHz;  Sample-Rate (real time): 1GS/s — 2GS/s;  7.6 Mio. Punkte Speichertiefe  Wellenform- Zoom (Horizontal / Vertikal) und Speicherung  FFT -Funktion (variable Länge und Auflösung)  Multi-Fenster Erweiterung  8 Zoll (20cm) hochauflösende Touchscreen-Anzeige (800x600 px.) ...

  • Seite 9: Benutzeranweisungen

    4. Benutzeranweisungen Dieses Kapitel behandelt folgende Themen:  Aufbau des Oszilloskops  Einführung in die Benutzerführung  Prüfung vor Inbetriebnahmen  Funktionsprüfung  Tastkopfkompensation  Tastkopfdämpfung  Sicherheit bei der Tastkopfbenutzung  Durchführung der Selbstkalibrierung  Einführung ins Vertikalsystem  Einführung ins Horizontalsystem ...

  • Seite 10: Aufbau Des Oszilloskopes

    Aufbau des Oszilloskops Wenn Sie ein neues Oszilloskop erhalten, sollten Sie sich zuerst mit seinem Bedienfeld vertraut machen. Dieses Kapitel bietet eine einfache Beschreibung der Bedienung und Funktionsweise des Bedienfeldes des Oszilloskops, damit Sie schnell mit der Verwendung vertraut werden. Frontplatte Das Oszilloskop verfügt über ein einfaches Bedienfeld mit Drehknöpfen und Funktionstasten, über die die verschiedenen Funktionen zur Ausführung...

  • Seite 11: Rückseite

    Rückseite Bild 0-2 Rückansicht 1. USB Host Anschluss: Wird verwendet, um Daten zu übertragen, wenn ein externes, an das Oszilloskop angeschlossenes USB-Gerät als “Host-Gerät” angesehen wird (USB-Stick). Beispiel: Speicher Sie Bilder (Screenshots) oder Wellenformen direkt auf USB per „Copy“-Taste. 2. USB Device Anschluss: Wird verwendet um Daten zu einem Computer zu übertragen.

  • Seite 12: Bedienelemente (Schalter Und Drehregler)

    Bedienelemente Bild 0-3 Tastenübersicht 1. Multi-Drehregler ((G)General knob): Wenn ein Symbol im Menü erscheint, können Sie den Multi-Knopf als Drehregler verwenden. 2. Funktionstastenbereich: enthält 10 Funktionstasten 3. Horizontal-Steuerungsbereich: mit einer Taste und zwei Drehreglern. Der "HORIZONTAL POSITION" Regler kontrolliert die Trigger-Position, "SEC/DIV"...

  • Seite 13: Einführung In Die Benutzersteuerung

    Einführung in die Benutzersteuerung Bild 0-4 Darstellung der Anzeigeebene 1. Wellenform Anzeigebereich. 2. Triggerstatus, umfasst: Auto: Automatik-Modus und Wellenformerfassung ohne Triggerung. Trig'd: Wellenform erfasst und getriggert. Ready: Vorgetriggerte Daten erfasst und bereit zur Triggerung. Scan: Wellenform wird fortlaufend erfasst und getriggert. Stop: Datenerfassung angehalten.
  • Seite 14 11. Der Zeiger zeigt die Triggerposition der (im Triggermenü) ausgewählten Triggerquelle. 12. Wellenform der Mathematikfunktion. 13. Wellenform von Messkanal 2 (CH2). 14. Wellenform von Messkanal 3 (CH3). 15. Wellenform von Messkanal 4 (CH4). 16. Frequenzzähler (Cymometer) Triggerquelle ausgewählten Wellenform. 17. Triggereinstellung der ausgewählten Triggerquelle. Das Symbol zeigt die ausgewählte Triggerart ;...

  • Seite 15: Prüfung Vor Inbetriebnahme

    1. Schließen Sie das Netzkabel an eine Stromquelle an. Schalten Sie das Gerät mit dem Netzschalter " " ein. Das Gerät führt einen Selbsttest durch und zeigt das PeakTech-Logo an. Drücken Sie zuerst die “Utility”-Taste und danach die H1-Taste, um auf das Funktionsmenü...

  • Seite 16: Tastkopfkompensation

    3. Drücken Sie die “Autoset”-Taste. Das Rechtecksignal mit einer Frequenz von 1 KHz und einem 5V SS-Wert wird in einigen Sekunden angezeigt (Bild 0-5). Bild 0-5 Autoset Prüfen Sie die Kanäle CH2, CH3 und CH4 durch Wiederholung dieser Schritte. Tastkopfkompensation Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden, müssen Sie den Tastkopf an den Eingangskanal anpassen.

  • Seite 17: Einstellen Des Tastkopfdämpfungsfaktors

    1. Wiederholden Sie diese Schritte wenn notwendig. Bild 0-7 Tastkopf justieren Einstellen des Tastkopfdämpfungsfaktors Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, Vertikalskalierungsfaktor des Oszilloskops beeinflussen. Wenn der eingestellte Tastkopfdämpfungsfaktor geändert oder überprüft werden soll, drücken Sie die Taste für das Funktionsmenü des jeweiligen Kanals und dann die dem Tastkopf entsprechende Auswahltaste, bis der richtige Wert angezeigt wird.

  • Seite 18: Sicherheitshinweise Zur Benutzung Des Tastkopfes

    Sicherheitshinweise zur Benutzung des Tastkopfes Der Griffschutz-Ring um den Tastkopfgriff verhindert ein unabsichtlich Übergreifen oder Abrutschen damit Berührung ggf. Spannungsführenden Metallteile (siehe Bild 0-8.) Bild 0-8 Griffschutz Warnung: Um einen Stromschlag zu vermeiden, sollten Sie die Finger immer hinter dem Safety-Schutzring des Tastkopfes halten. Um Sie vor Stromschlägen zu schützen, fassen Sie keinerlei leitende Metallteile der Tastkopfspitze an, wenn dieser an eine Stromquelle angeschlossen ist.

  • Seite 19: Einführung Vertikalsystem

    Einführung in das Vertikalsystem Bild 0-10 zeigt die Knöpfe und Tasten für die VERTIKALSTEUERUNG. Die folgenden Übungen machen Sie Schritt für Schritt mit der Vertikalsteuerung vertraut. Bild 0-9 Vertikal Bedienfeld 1. Mit dem Drehknopf „VERTICAL POSITION“ können Sie das Signal in der Mitte des Wellenform-Fensters darstellen.

  • Seite 20: Einführung Horizontalsystem

    die Positionsspur weit aus dem Anzeigebereich verläuft, und das Signal sofort wieder in der Mitte des Bildschirms erscheinen soll. 2. Ändern Sie die Vertikaleinstellung und beobachten Sie die daraus resultierende Änderung der Statusinformation. Mit den Statusinformation, die unten im Wellenfenster angezeigt werden, können Sie Änderungen des vertikalen Skalierfaktors für den Kanal erkennen.

  • Seite 21: Einführung Triggersystem

    „HORIZONTAL POSITION“ dient zur Steuerung der Triggerverschiebung des Signals oder für andere Anwendungen. Wenn Sie ihn zum Triggern der Verschiebung verwenden, können Sie beobachten, dass die Wellenform sich horizontal bewegt und der Drehung des Einstellknopfes „Horizontal Position“ folgt. 3. Trigger-Verschiebung zurück auf 0 Drehen Sie den Knopf HORIZONTAL POSITION, um die horizontale Position des Kanal zu wechseln, drücken Sie den Knopf HORIZONTAL POSITION, um die Verschiebung zurück auf 0 zu setzen.

  • Seite 22: Drücken Sie Die Taste "50 %", Um Den Triggerpegel Auf Vertikale

    3. Drücken Sie die Taste „50 %“, um den Triggerpegel auf vertikale Mittelpunktwerte der Amplitude des Triggersignals einzustellen. 4. Drücken Sie die Taste „FORCE", um ein Triggersignal vorzugeben, das hauptsächlich auf die Triggermodi „Normal“ und „Single“ angewandt wird. Einführung in die Touchscreen Bedienung Wenn GESTE eingeschaltet ist, was im Menü...

  • Seite 23: Horizontalsystem Per Touchscreen Einstellen

    Horizontalsystem per Touchscreen einstellen  Horizontale Position ändern (HORIZONTAL POSITION Regler): Bewegen Sie Ihren Finger auf der oberen Bildhälfte nach rechts oder links.  Horizontale Zeitbasis einstellen (Horizontal SEC/DIV Regler): Bewegen Sie Ihren Finger auf der unteren Bildhälfte nach rechts oder links. Wellenform per Touchscreen zoomen Drücken Sie die Horiz-Taste und der Bildschirm teil sich automatisch in zwei Teile.

  • Seite 24: Horizontale Bedienung

    Horizontale Bedienung Wenn das Zoom Fenster im unteren Menü angezeigt wird, erfolgt die horizontale Touchscreen-Bedienung wie folgt:: Control the horizontal position of Main Window Main Window Control the horizontal position of Zoom Window Zoom Window Increase the time base Decrease the time base of Zoom Window of Zoom Window Wenn das Hauptfenster im unteren Menü...

  • Seite 25: Menüführung Per Touchscreen Bedienen

    Menüführung per Touchscreen bedienen  Wählen Sie ein Menü aus: Berühren Sie ein Menüfeld an der unteren Bildseite oder betätigen Sie die Tasten unter dem entsprechenden Menü (H1～H5) oder im rechten Menüfeld neben den Tasten (F1～F5), welche Sie auch mit dem Multi-Drehregler (G) umschalten können.
  • Seite 26 Multi-Drehregler als Taste zum Bestätigen verwenden. Andere Touchscreen Funktionen  Messmenü anzeigen (Measure Taste): Berühren Sie das Messmenü (wenn bereits angezeigt) in der linken unteren Bild-Ecke um das zugehörige Menü am unteren Bildrand aufzurufen.  Cursor Menü anzeigen (Cursor Taste): Berühren Sie das Cursor-Menü (wenn bereits angezeigt) in der rechten oberen Bild-Ecke um das zugehörige Menü...

  • Seite 27: Benutzeranweisungen Für Fortgeschrittene

    5. Benutzeranweisungen (für Fortgeschrittene) In den vorausgehenden Absätzen wurde der Benutzer bereits mit den grundlegenden Funktionen der Funktionsbereiche, Tasten und Knöpfe auf der Frontplatte des Oszilloskops vertraut gemacht. Auf der Grundlage der Einführung des vorherigen Kapitels, sollte der Benutzer bereits erste Erkenntnisse zur Änderung der Oszilloskopeinstellungen, Anwahl und Auswertung der Statusleisten und der allgemeinen Bedienung erhalten haben.

  • Seite 28: Vertikalsystem Einstellen

    Vertikalsystem einstellen Die VERTICAL-Funktionen umfassen 5 Menü-Tasten wie CH1 ～ CH4 und Math, sowie 8 Drehregler wie VERTICAL POSITION, VOLTS/DIV für jeden Messkanal. Einstellungen CH1 ～ CH4 Jeder Kanal hat ein voneinander unabhängiges Vertical-Menü mit auf diesem Kanal basierenden Funktionen. Wellenformdarstellung ein-/ausschalten (CH &...
  • Seite 29 1. Kanalkopplung einstellen Um z.B. Kanal 1 mit einem Rechtecksignal auf DC-Kopplungsbasis darzustellen, gehen Sie wie folgt vor: (1) Drücken Sie die CH1 –Taste um das Kanalmenü anzuzeigen. (2) Wählen Sie Kopplung im unteren Menü an. (3) Wählen Sie DC im rechten Menü aus. DC und AC Komponenten werden somit erfasst.

  • Seite 30: Benutzung Der Mathematischen Funktionen

    4. Bandbreitenlimit setzen geringeren Messfrequenzen kann eine Bandbreitenbegrenzung gesetzt werden, um hochfrequente Störsignale zu filtern. Signale über 20MHz werden nun blockiert. Beispiel- Bandbreitenlimitierung für Kanal 1 aktivieren: (1) Drücken Sie die CH1-Taste um das Kanal 1 Menü zu öffnen. (2) Aktivieren Sie die Bandbreite Option im Menü. (3) Wählen Sie Voll im rechten Menü...

  • Seite 31: Fft-Funktion

    Rectangle Hanning Hamming Fenster Fenster-Art für FFT Darstellung auswählen. Blackman Bartlett Kaiser Vrms Format auswählen. Vrms Format dB Format auswählen. Horizontale Position für FFT-Wellenform mit Horizontal Multi-Regler (G) auswählen Hz/div Vertikale Position für FFT-Wellenform mit Vertical Multi-Regler (G) auswählen v oder dB Beispiel- Wellenformen CH1 &...
  • Seite 32 die Abstandsverhältnisse der Einzeltöne im Frequenzband, sowie die mittleren Pegel. Beispiel- FFT-Funktion aktivieren und benutzen: 1. Drücken Sie die Math-Taste um das mathematische Funtkionsmenü anzuzeigen. Die mathematische Wellenform (blau) wird angezeigt. 2. Wählen Sie FFT im unteren Menü aus. 3. Wählen Sie Quelle im rechten Menü; wählen Sie ① für Kanal 1. 4.
  • Seite 33 Dieses Fenster eignet sich gut für die Messung der Amplitudengenauigkeit, jedoch weniger für Frequenzauflösungen.  Verwenden Sie das Hanning-Fenster für die Messung Sinus-, periodischem Hanning Schmalbandrauschen.  Bestens geeignet für Transienten oder Spitzen, bei denen sich die Signalniveaus vor und nach dem Ereignis deutlich unterscheiden.

  • Seite 34: Vertikale Position Und Volts/Div Drehregler Verwenden

    Hinweise für die FFT Verwendung  Die Wellenform-Zoomfunktion funktioniert auch für FFT.  Verwenden Sie die dBV RMS-Skala für eine detaillierte Ansicht mehrerer Frequenzen, selbst wenn diese unterschiedliche Amplituden haben. Verwenden Sie die lineare RMS-Skala, um in einer Gesamtansicht alle Frequenzen miteinander zu vergleichen.

  • Seite 35: Horizontalsystem Einstellen

    Information of Vertical Position Information of Voltage Division Bild0-1 Vertikale Information Horizontalsystem einstellen Die HORIZONTAL-BEDIENELEMENTE bestehen aus der Taste HORIZ-MENU und Einstellknöpfen wie HORIZONTAL POSITION und SEC/DIV. 1. Einstellknopf HORIZONTAL POSITION: mit diesem Einstellknopf regeln Sie die Horizontalpositionen aller Kanäle (einschließlich der durch mathematische Berechnung entstandenen), deren Auflösung sich mit der Zeitbasis ändert.

  • Seite 36: Triggersystem Einstellen

    Selected portion Main Window Zoom factor and horizontal position of the Zoom window Zoom Window Time base of Time base of Main window Zoom window  Wenn Hauptfenster im unteren Menü ausgewählt ist, werden die Horizontale Position und SEC / DIV verwendet, um die horizontale Position und Zeitbasis des Hauptfensters anzupassen.
  • Seite 37 Der Triggersteuerbereich besteht aus einem 1 Drehknopf und 3 Menütasten. TRIG LEVEL: Dieser Drehknopf stellt den Triggerpegel ein. Wenn Sie den Drehknopf drücken, wird der Pegel auf null zurückgesetzt. 50%: Das Drücken dieser Taste stellt den Triggerpegel auf die vertikale Mitte zwischen den Spitzen des Triggersignals ein.
  • Seite 38 Blockiert die Gleichstromkomponente. Lässt alle Komponenten durch. Kopplung Blockiert das HF-Signal, lässt nur die NF-Komponente durch. Blockiert das NF-Signal, lässt nur die HF-Komponente durch. Steigend Trigger auf ansteigender Flanke. Steigung Fallend Trigger on falling edge Auto Wellenform erfassen, auch wenn kein Trigger auftritt Normal Wellenform erfassen, wenn Trigger auftritt Modus &...
  • Seite 39 3. Pulse Trigger Ein Impuls-Trigger tritt entsprechend der Impulsbreite auf. Abweichende Signale können durch Einstellen der Impulsbreitenbedingung erkannt werden. Pulse Trigger Menü: Menü Einstellung Anweisung Trigger Puls Vertikaler Trigger-Typ als Puls-Triggerung festlegen Modus ① Kanal 1 als Triggersignal. ② Kanal 2 als Triggersignal. Source ③...
  • Seite 40 Einstellen der Slope-Bedingung; Einstellen der Zeit mithilfe des Multi (G)-Drehknopfes. Anstiegsrate = (High-Pegel – Low-Pegel)/ Einstellungen Slew Rate Threshold High level Einstellen des High-Pegels mithilfe des G -Drehknopfes. &Slew Low level Einstellen des Low-Pegels mithilfe des G -Drehknopfes. Anstiegsrate = (High-Pegel – Low-Pegel)/ Einstellungen Rate Slew Rate Auto...

  • Seite 41: Bedienung Des Funktionsmenüs

    3. Kopplung: Die Trigger-Kopplung legt fest, welcher Teil des Signals zum Trigger-Kreislauf durchgelassen wird. Die Kopplungsarten umfassen: AC, DC, LF Reject und HF Reject.  AC: Die Wechselstromkopplung („AC coupling“) blockiert DC- Komponenten.  DC: Die Gleichstromkopplung (“DC coupling”) lässt sowohl AC- als auch DC-Komponenten durch.
  • Seite 42 Beschreibung des Länge Menüs: Menüpunkt Einstellung Beschreibung 7.6K Länge (Aufzeichnungslänge) Auswahl der Aufzeichnungslänge 760K 7.6M Verändern Sie die Modus-Einstellungen, um hierdurch ausgelöste Veränderungen des Wellenformsignals zu beobachten. Bilde 0-2 Max Erkennungs-Mode, mit deren Hilfe die Spitzen der fallenden Flanke ermittelt werden können und Rauschen festgestellt wird. Bild 0-3 üblicher ACQU-Mode-Anzeige an der keine Spitzen ermittelt werden...

  • Seite 43: Display-Menü Einstellungen

    Bild 0-4 die angezeigte Wellenform nachdem das Rauschen mit dem Average Mode entfernt wurde. Die Mittelwertnummer wurde eingestellt auf 16. Display-Menü Einstellungen (in Acquire) Drücken Sie die Acquire-Taste; Wählen Sie Wave Anzeige, XY Modus oder Cymometer als Einstellung. Beschreibung des Acquire Menüs: Funktionsmenü...

  • Seite 44: Nachleuchten (Persist)

    Anzeigetyp: Drücken Sie die Menüauswahltaste Acquire; wählen Sie Wave Anzeige im unteren Auswahlmenü, wählen Sie Typ im rechten Menü. Sie können nun durch Tastendruck zwischen Punkt und Vect umschalten. Nachleuchten (Persist) Funktion Persist können Nachleuchteffekt eines Röhrenoszilloskops simulieren: die gespeicherten Originaldaten werden verblasst, die neuen Daten in kräftiger Farbe dargestellt.

  • Seite 45: Cymometer (Frequenzzähler)

    Note: 1. Schalten Sie einen Kanal in den XY-Modus, während der korrespondierende Kanal ausgeschaltet ist (CH1 & CH2 ; CH3 & CH4), wird der deaktivierte Kanal automatisch eingeschaltet um die XY-Darstellung zu ermöglichen. 2. Deaktivieren während XY-Anzeige einen beiden korrespondierenden Kanäle, wird der dazugehörige Kanal auch ausgeschaltet, da eine XY-Darstellung nicht mehr möglich ist.

  • Seite 46: Daten Speichern Und Wiederaufrufen

    Cymometer ein- oder ausschalten: 1. Drücken Sie die Acquire Taste. 2. Wählen Sie Cymometer als EIN oder AUS im untern Menü. Daten speichern und wiederaufrufen Oszilloskop-Anzeige Bilder können auf interne / externe Speicher im JPG-, BMP-oder PNG-Format gespeichert werden. Gewonnene Wellenformdaten können auf einen von vier Referenzsignale oder den internen / externen Speicher im CSV-oder BIN-Format gespeichert werden.

  • Seite 47: Setup-Daten Speichern

    1. Drücken Sie die Save-Taste. 2. Wählen Sie Speichern im unteren Menü und dann Speichern Kurve. 3. Wählen Sie die Quelle der zu speichernden Wellenform aus (CH1 ~ CH4). 4. Wählen Sie Zielort und speichern Sie die Wellenform als Referenzwellenform R1～R4 im internen Speicher oder wählen Sie Datei um die Wellenform im internen oder externen Speichermedium abzulegen.

  • Seite 48: Referenzwellenform Anzeigen Oder Löschen

    Referenzwellenform aufrufen / löschen 1. Drücken Sie die Save-Taste. 2. Wählen Sie den Referenz Menüpunkt aus. 3. Aktivieren oder deaktivieren die die als Referenz gespeicherten Wellenformen R1～R4 per Tastendruck. Es können alle 4 Referenzwellenformen gleichzeitig angezeigt werden. 4. Wenn die Referenzwellenform aufgerufen ist, können Sie im rechten Menü neben dem Menüpunkt Vertical durch wiederholtes drücken der Taste F1 zwischen der Null-Linienstellung der Referenzkurve oder der Auswahl der...

  • Seite 49: Pfad Oder Datei Aus Dem Dateimanager Aufrufen

    4. Wenn Sie eine der 15 internen Einstellungen gewählt haben, betätigen Sie mit OK Laden. 5. Wenn Sie Datei ausgewählt haben, nutzen Sie den Dateimanager um die gewünschte Setup-Datei aufzurufen (*.set) bestätigen Einstellungen Zurücksetzen im rechten Menü des Dateimanagers. Pfad oder Datei aus dem Dateimanager aufrufen Erläuterung der Laufwerksbuchstaben: D: Interner Speicher E/F etc.: Angeschlossener USB-Speicher (wenn erkannt).

  • Seite 50: Speichern Mit „Copy"-Taste

    Speichern mit der Copy-Taste Sie können Bilder, Wellenformen oder Setup-Daten auch direkt mit der Copy-Taste schnellspeichern. Nachdem Sie einmal die Einstellungen von Dateiart (Bild, Kurve, Setupdatei) im Menü „Speichern zu Konfig.“ vorgenommen- und den Speicherort festgelegt haben, reicht anschließen ein Druck auf die Copy-Taste und die aktuelle Datei wird in der voreingestellten Art gespeichert.

  • Seite 51: Unterstützenden Systemeinstellungen Einrichten

    Unterstützende Systemeinstellungen einrichten Konfig-Menü Ändern der Spracheinstellungen 1. Drücken Sie die Utility-Taste, und wählen Sie Konfig. im linken Menü. 2. Unter Sprache können Sie die gewünschte Spracheinstellung auswählen. 3. Wählen Sie mit dem Multi-Drehregler oder per Touchscreen zwischen den verfügbaren Sprachen aus. Voreinstellung ist Deutsch. Netzwerkparameter einstellen Über den LAN-Anschluss kann das Oszilloskop direkt oder über einen Router an einen Computer angeschlossen werden.

  • Seite 52: Display-Menü

    Display-Menü Drücken Sie die Utility –Taste und wählen Sie Anzeige im linken Menü. Beschreibung des Anzeige-Menüs: Menüfunktion Einstellungen Beschreibung Bewegen Sie den Slider per Touch oder Beleuchtung 0%~99% Drehen Multi-Regler Ändern der Display-Helligkeit. Raster Wählen Sie einen Rastertyp aus. 5s~50s, Zeitauswahl, wie lange die Menüs Menü...

  • Seite 53: Pass/Fail-Prüfung

    1. Drücken Sie die "Utility" Taste und wählen Sie Kalibrieren im linken Menü. 2. Wählen Funktion Kalibrieren im unteren Menü. 3. Bestätigen Sie mit OK . Das Gerät führt nun eine selbstständige Kalibrierung aller Messfunktionen durch, was ca. 1 Minute in Anspruch nimmt. Pass/Fail-Prüfung Die Pass/Fail-Prüfung erkennt, ob das Eingangssignal in den Grenzen der Regel liegt.
  • Seite 54 1. Drücken Sie die Utility-Taste und dann die Taste H1. Wählen Sie mithilfe des M-Drehknopfes die Menüoption Pass/Fail aus. Das Pass/Fail-Menü wird am unteren Bildschirmrand angezeigt. 2. Aktivierungsschalter “Enable” ein: Drücken Sie die Taste H2, um das Operate-Menü anzuzeigen, und drücken Sie dann die Taste F1, um die Option Enable (Aktivierung) einzuschalten.

  • Seite 55: Sync- Ausgang

    Hinweis: 1. Wenn die Pass/Fail-Funktion aktiviert wurde, doch XY oder FFT ausgeführt wird, wird die Pass/Fail-Funktion geschlossen. In den Modi XY oder FFT kann die Pass/Fail-Funktion nicht aktiviert werden. 2. Bei Stop“ wird der Datenvergleich angehalten. Wird die Prüfung fortgesetzt, läuft die Pass/Fail-Zählung weiter und beginnt nicht erneut von Null.

  • Seite 56: Automatische Messungen

    Beschreibung des "Automatische Messungen" Menü: Funktions- Einstellung Beschreibung menü Messfunktion im linken Menü auswählen (G) ①②③④ Quelle Quelle (CH1~CH4) auswählen (G) Hinzu. Alle zeigen Alle Messwerte gleichzeitig anzeigen Ausgewählte Messfunktion auf Anzeige hinzufügen Hinzufü. (Darstellung unten links, 8 Funktionen max.) Messfunktion auswählen.
  • Seite 57 Die ausgewählten Messfunktionen werden nun unten links in der Anzeige dargestellt (siehe Bild 0-7). Bild 0-7 Automatische Messfunktionen Automatische Messung der Spannungsparameter Das Oszilloskop bietet automatische Spannungsmessungen einschließlich Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot und Preshoot. Bild 0-8 gibt einen Impuls mit einigen Spannungsmesspunkten wieder.
  • Seite 58 Vbase: Flat-Base-Spannung der Kurve, nützlich für Rechteck-/ Impulssignale. Overshoot: (Überschwingen) Definiert als (Vmax-Vtop)/Vamp, nützlich für Rechteck- und Impulssignale. Preshoot: Definiert als (Vmin-Vbase)/Vamp, nützlich für Rechteck- und Impulssignale. Mittel: Der arithmetische Mittelwert der Wellenform über die gesamte Länge. RMS: True Root Mean Square (Echt-Effektiv) Spannung über die gesamte Länge.

  • Seite 59: Cursor-Messungen

    Cursor-Messungen Drücken Sie die Cursor-Taste um das Cursor-Menü einzuschalten.. Cursor Messungen im Normal Modus: Die Cursor-Messungen umfassen Spannungs-, und Zeitmessungen im normalen Modus. Beschreibung des Cursor-Menüs: Menü- Einstellung Beschreibung funktion Schaltet die Messung mit dem Cursor aus. Spannung Zeigt Spannungsmesscursor entsprechende Menü...
  • Seite 60 Bild 0-10 Spannungs-Cursor-Messung Beispiel- Zeit-Cursor für CH 1 festlegen: 1. Drücken Sie die Cursor -Taste. 2. Wählen Sie Quelle im unteren Menü und dann ① im linken Menü für Kanal 3. Wählen Sie Typ im unteren Menü und dann Zeit im rechten Menü. Zwei Linien (rot bei CH1) erscheinen in der Anzeige als vertikale Cursor-Linie.

  • Seite 61: Cursor-Messungen Im Fft-Modus

    Bild 0-11 Zeit- Cursor Messung Cursor-Messungen im FFT-Modus: Drücken Sie die Taste Cursor, um das Menü für Messungen mit dem Cursor aufzurufen. Es umfasst Amplituden-, oder Frequenzmessung für den FFT-Modus: 1. Drücken Sie die Cursor -Taste. 2. Wählen Sie Quelle im unteren Menü und dann (M) im linken Menü für die mathematischen Funktionen.
  • Seite 62 Bild 0-9 Amplituden Cursor-Messung für FFT Frequenz-Cursormessung im FFT-Modus durchführen: 1. Drücken Sie die Cursor -Taste. 2. Wählen Sie Quelle im unteren Menü und dann (M) im linken Menü für die mathematischen Funktionen. Wählen Sie Typ im unteren Menü und dann Frequenz im rechten Menü. Zwei Linien (blau bei (M)) erscheinen in der Anzeige als vertikale Cursor-Linien.

  • Seite 63: Autoscale-Funktion

    Bild 0-13 Frequenz- Cursormessung im FFT-Modus Autoscale-Funktion Hierbei handelt es sich um eine sehr nützliche Funktion für Erstanwender, die eine einfache und schnelle Prüfung des Eingangssignals durchführen möchten. Diese Funktion wird zur automatischen Verfolgung von Signalen verwendet, selbst wenn sich die Signale zu jeder Zeit ändern. Mithilfe der Autoscale-Funktion kann das Instrument den Triggermodus, die Spannungsteilung und die Zeitskala automatisch entsprechend des Typs, der Amplitude und der Frequenz der Signale einrichten.
  • Seite 64 So messen Sie das Autoscale-Signal: 1. Drücken Sie die Autoscale-Taste. Das Funktionsmenü wird angezeigt. 2. Drücken Sie die Taste H1, um die Option ON (Ein) zu wählen. 3. Drücken Sie H2 und wählen Sie für Mode (Modus). 4. Drücken Sie H3 und wählen Sie für Wave (Wellenform).

  • Seite 65: Ausführende Tasten

    7. Im Autoscale-Modus werden folgende Einstellungen erzwungen: (1) Wenn Zoom-Modus aktiviert ist, wird dieser deaktiviert. (2) Der Mess-Modus wird auf Abtastung gesetzt. Ausführende Tasten Die ausführenden Tasten sind AUTOSET, RUN/STOP, SINGLE und COPY. Autoset Diese Taste dient zur automatischen Einstellung aller für die Erzeugung einer betrachtbaren Wellenform benötigten Steuerwerte des Geräts.

  • Seite 66: Kommunikation Mit Dem Pc

    6. Kommunikation mit dem PC Diese Touchscreen Oszilloskopserie kann über LAN in ein Netzwerk integriert werden oder über USB direkt zur Datenaufzeichnung mit einem PC verbunden werden. Gehen Sie zur Verbindung vor, wie in nachfolgenden Abschnitten beschrieben. USB Port Benutzung (1) Verbindung: Benutzen Sie ein Standard USB-Kabel und verbinden es mit dem USB-Device Anschluss auf der Geräterückseite.

  • Seite 67: Lan Port Benutzung

    192.168.1.71 ein und die Teilnetzmaske (Subnet mask) ist 255.255.255.0. Bild 0-2 Netzwerkparameter des Computers einstellen ® 3. Einstellen der Netzwerkparameter der PeakTech Oszilloskop-Software: Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt “Communications” die Option “Ports-settings” (Porteinstellungen). Setzen Sie die Option “Connect using”...
  • Seite 68 Bild 0-3 Netzwerkeinstellungen in der Software 4. Netzwerkeinstellungen im Oszilloskop ändern: Drücken Sie die Utility –Taste und wählen Sie Konfig. im linken Menü. Wählen Sie LAN Set um unteren Menü und ein Pop-Up Menü erscheint. Stellen Sie die IP Adresse eine Nummer höher (…72) ein, als in der PC Konfiguration (…71) und den Port auf den gleichen Wert wie unter "Ports-Einstellungen".

  • Seite 69: Anschluss Über Einen Router

    192.168.1.71 ein; die Teilnetzmaske (Subnet mask) ist 255.255.255.0, der Standard-Gateway ist 192.168.1.1. Bild 0-5 Netzwerkparameter des Computers einstellen ® 3. Einstellen der Netzwerkparameter der PeakTech Oszilloskop-Software: Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt “Communications” die Option “Port-settings” (Porteinstellungen). Setzen Sie die Option “Connect using”...
  • Seite 70 Bild 0-6 Netzwerkeinstellungen in der Software 4. Einstellen der Netzwerkparameter des Oszilloskops: Drücken Sie beim Oszilloskop zunächst die Utility-Taste und danach die Taste H1. Wählen Sie mithilfe des M-Drehknopfes die Option KONFIG. aus und dann (LAN-Einstellung) aus. Drücken Taste Einstellungsmenü wird nun angezeigt. Setzen Sie die IP und den Port auf denselben Wert Schritt...

  • Seite 71: Anwendungsbeispiele

    7.Anwendungsbeispiele Beispiel 1: Messen eines einfachen Signals Sie können ein unbekanntes Signal beobachten und schnell die Frequenz sowie den Spitze-Spitze-Wert dieses Signals anzeigen und messen. Gehen Sie für eine schnelle Anzeige dieses Signals wie folgt vor: 1. Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X ein.

  • Seite 72: Beispiel 2: Verstärkung Eines Verstärkers Messen

    Nun werden die gemessenen Werte (Periode, Frequenz, Mittelwert und Spitze-Spitze-Spannung) in der linken unteren Ecke des Bildschirms automatisch angezeigt. Bild 0-1 Frequenz und Spitze-Spitze Werte messen Beispiel 2: Verstärkung eines Verstärkers messen Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X ein.

  • Seite 73: Beispiel 3: Ein Einzelsignal Einfangen

    Verstärkung = Ausgangssignal / Eingangssignal Verstärkung (dB) = 20Xlog (Verstärkung) Bild 0-2 Wellenform der Verstärkung Beispiel 3: Ein Einzelsignal einfangen Mit dem digitalen Oszilloskop ist es ganz einfach, ein nicht-periodisches Signal wie beispielsweise einen Impuls oder eine Signalspitze usw. aufzuzeichnen. Allerdings stellt sich das allgemeine Problem, wie ein Trigger eingerichtet werden soll, wenn Sie das Signal nicht kennen? Ist z.B.
  • Seite 74 10. Prüfen Sie die Triggerstatusanzeige am oberen Bildschirmrand. Ist sie nicht bereit, drücken Sie die Run/Stop-Taste, um mit der Aufzeichnung zu beginnen, und warten Sie auf einen Trigger. Wenn ein Signal den eingestellten Triggerpegel erreicht, wird eine Abtastung gemacht und dann auf dem Bildschirm ausgegeben.

  • Seite 75: Beispiel 4: Detaillierte Signalanalyse

    Beispiel 4: Detaillierte Signalanalyse Die meisten elektronischen Signale weisen Rauschen auf. Dieses Oszilloskop bietet die sehr wichtige Funktion um zu ermitteln, was sich in dem Rauschen befindet, und den Rauschpegel zu reduzieren. Rauschanalyse Der Rauschpegel weist manchmal auf eine Störung in der elektronischen Schaltung hin.

  • Seite 76: Beispiel 5: Anwendung Der X-Y Funktion

    So aktivieren Sie die Mittelwert-Funktion: 1. Drücken Sie die Modus-Taste, um das MESZ-Modus-Menü aufzurufen. 2. Drücken Sie die Taste H1, um das Menü MESZ-Modus anzuzeigen. 3. Drücken Sie die Taste F3, drehen Sie den Multi-Drehknopf und beobachten Sie die Wellenform, die sich aus der jeweiligen Mittelwertbildung ergibt. Der Benutzer sieht einen stark reduzierten, zufälligen Rauschpegel und kann leichter mehr Signaldetails anzeigen.
  • Seite 77 2. Verbinden Sie den Tastkopf von Kanal 1 mit dem Eingang und den Tastkopf von Kanal 2 mit dem Ausgang der Schaltung. 3. Schalten Sie Kanal CH1 und CH2 ein. Schalten Sie Kanal CH3 und CH4 über die CH3～CH4-Tasten aus. 4.

  • Seite 78: Beispiel 6: Video-Signal Triggerung

    Grundlage Ausdrucks sin(q) =A/B oder Phasenwinkeldifferenz und die Definitionen von A, B, C und D werden im oben gezeigten Schaubild veranschaulicht. Ergebnis kann Phasenwinkeldifferenz ermittelt werden, nämlich q = ± arcsin (A/B ) oder ± arcsin (C/D). Wenn die Hauptachse der Ellipse sich in den Quadranten I und III befindet, sollte sich die ermittelte Phasenwinkeldifferenz in den Quadranten I und IV befinden, d.h.

  • Seite 79: Fehlerbehebung

    8.Fehlerbehebung 1. Das Oszilloskop ist eingeschaltet, aber keine Anzeige erscheint.  Prüfen Sie, ob der Strom richtig angeschlossen ist.  Prüfen Sie, Netzschalter richtigen Position („―“) heruntergedrückt ist.  Prüfen Sie, ob die Sicherung neben der Netzeingangsbuchse nicht durchgebrannt ist (die Abdeckung kann mit einem Schlitzschraubendreher aufgehebelt werden).

  • Seite 80: Technische Spezifikationen

     Führen Sie die “Selbstkalibrierung” durch, wenn sich die Betriebstemperatur ändert (siehe „Durchführen oder sogar über 5℃ Selbstkalibrierung“).  Alle technischen Daten, mit Ausnahme der mit „typisch“ bezeichneten, können erfüllt werden. Leistungsmerkmale Anmerkungen P 1295 100MHz Bandbreite P1300 200MHz Kanäle Modus Normal, MaxErkennung,Mittelwert Wellenform 50,000 Erfassungsrate Four CH 500MS/s...
  • Seite 81 Kanal – Kanal 50Hz: 100 : 1 Isolation 10MHz: 40 : 1 Zeitverzögerung zwischen Kanälen 150ps (typisch) Four CH 0.5S/s~500MS/s P 1295 Dual CH 0.5S/s~1GS/s Messraten Bereich Single CH 0.5S/s~1GS/s Four CH 0.5S/s~1GS/s (Sampling Rate) P 1300 Dual CH 0.5S/s~2GS/s Single CH 0.5S/s~2GS/s...
  • Seite 82 Leistungsmerkmale Anmerkungen ≥5Hz (at input, AC Kopplung, -3dB) Niedrigste Frequenz ≤3.5ns (am Eingang, typisch) P 1295 ≤1.7ns (am Eingang, typisch) P 1300 DC Genauigkeit ±3% Genauigkeit Average≥16: ±(3% rdg + 0.05 div) for △V (Mittelwert) Waveform invertiert Ein/Aus △V und △T zwischen den cursors...
  • Seite 83 Trigger: Leistungsmerkmale Bemerkungen Intern ±6 div von Bildschirmmitte Triggerpegel Bereich Triggerpegel Intern ±0.3div Genauigkeit (typisch) Trigger Verdrängung Entsprechend der Speicherlänge und Zeitbasis Trigger Holdoff 100ns~10s Bereich Input signal frequency ≥50Hz Pegeleinstellung (typisch) Slope Rising, Falling Flankentrigger 0.3div Empfindlichkeit Positive pulse：＞, ＜, ＝ Triggerbedingung Negative pulse：＞, ＜, ＝...

  • Seite 84: Allgemeine Technische Spezifikationen

    Allgemeine technische Spezifikationen Display 8" Touchscreen color LCD Anzeige-Typ Anzeige-Auflösung 800 (Horizontal) × 600 (Vertical) Pixel Anzeige-Farben 65536 colors, TFT screen Ausgang für Tastkopfkompensation Ausgangsspannung Ca. 5V, bei Sp-Sp Spannung unter ≥1MΩ. (Typisch Frequenz (Typisch ) Rechteck Welle 1KHz Spannungsversorgung 100～240 VAC RMS, 50/60Hz, CAT II Spannungsversorgung Leistungsaufnahmen...

  • Seite 85: Anhang

    Warnung: Stellen Sie sicher, dass das Gerät vollständig trocken ist, bevor Sie es wieder in Betrieb nehmen. Anderenfalls besteht die Gefahr von Kurzschlüssen oder Stromschlägen. HINWEIS: Bitte installieren Sie die mitgelieferte Software inklusive aller USB-Treiber, ® bevor Sie das PeakTech Oszilloskop mit Ihrem PC verbinden.
  • Seite 86 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 04/2014/Pt.
  • Seite 87 Table of Contents 1. General Safety Requirements ............... 88 2. Safety Terms and Symbols ................89 3. General Characteristics ................. 92 4. Main User Guidebook ..................93 Introduction to the Structure of the Oscilloscope ..........94 Front Panel ..........................94 Rear Panel ..........................
  • Seite 88 To save waveform data to reference waveform/storage ............ 130 To save setup files ......................131 To display/remove reference waveforms ................131 To recall waveform data in storage ..................132 To recall setup files ......................132 To select the path or file in file explorer................132 To edit file names .......................

  • Seite 89: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EG (Electromagnetic Compatibility) and 2006/95/EG (Low Voltage) as amended by 2004/22/EG (CE-Marking). Overvoltage category II; pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.

  • Seite 90: Safety Terms And Symbols

    - Only use accessory insulated voltage probes and test lead. - Check the accessories such as probe before use and replace it if there are any damages. - Remove probes, test leads and other accessories immediately after use. - Remove USB cable which connects oscilloscope and computer. - Do not apply input voltages above the rating of the instrument because the probe tip voltage will directly transmit to the oscilloscope.

  • Seite 91: Safety Symbols

    Safety Symbols Symbols on the product. The following symbol may appear on the product: Hazardous Voltage Refer to Manual Protective Earth Terminal Chassis Ground Test Ground To avoid body damage and prevent product and connected equipment damage, carefully read the following safety information before using the test tool. This product can only be used in the specified applications.
  • Seite 92 Warning: To avoid fire or electrical shock, when the oscilloscope input signal connected is more than 42V peak (30Vrms) or on circuits of more than 4800VA, please take note of below items:  Only use accessory insulated voltage probes and test lead. ...

  • Seite 93: General Characteristics

    3. General Characteristics  Bandwidth: 100MHz — 200 MHz;  Sample rate (real time): 1GS/s — 2GS/s;  7.6M record length  Waveform zooming (horizontal / vertical) and saving  FFT points (length and resolution variable)  Multi-window extension  User-friendly voice warning ...

  • Seite 94: Main User Guidebook

    4. Main User Guidebook This chapter deals with the following topics mainly:  Introduction to the structure of the oscilloscope  Introduction to the user interface  How to implement the general inspection  How to implement the function inspection ...

  • Seite 95: Introduction To The Structure Of The Oscilloscope

    Introduction to the Structure of the Oscilloscope When you get a new-type oscilloscope, you should get acquainted with its front panel at first and the Touchscreen series digital storage oscilloscope is no exception. This chapter makes a simple description of the operation and function of the front panel of the Touchscreen series oscilloscope, enabling you to be familiar with the use of the this oscilloscope in the shortest time.

  • Seite 96: Rear Panel

    Rear Panel Figure 0-2 Rear Panel 1. USB Host port: It is used to transfer data when external USB equipment connects to the oscilloscope regarded as "host device". For example: upgrading software by USB flash disk needs to use this port. 2.

  • Seite 97: Control (Key And Knob) Area

    Control (key and knob) Area Figure 0-3 Keys Overview 1. G knob (General knob): when a symbol appears in the menu, it indicates you can turn the G knob to select the menu or set the value. 2. Function key area: Total 10 keys 3.

  • Seite 98: User Interface Introduction

    User Interface Introduction Figure 0-4 Illustrative Drawing of Display Interfaces 1. Waveform Display Area. 2. The state of trigger, including: Auto: Automatic mode and acquire waveform without triggering. Trig'd: Trigger detected and acquire waveform. Ready: Pre-triggered data captured and ready for a trigger. Scan: Capture and display the waveform continuously.
  • Seite 99 11. The pointer shows the trigger level position of the source in trigger menu. 12. The waveform of Math. 13. The waveform of CH2. 14. The waveform of CH3. 15. The waveform of CH4. 16. The cymometer of the source in trigger menu. 17.

  • Seite 100: How To Implement The General Inspection

    PeakTech. How to Implement the Function Inspection Make a fast function check to verify the normal operation of the instrument, according to the following steps: 1.

  • Seite 101: How To Implement The Probe Compensation

    3. Press the "Autoset" Button. The square wave of 1 KHz frequency and 5V peak-peak value will be displayed in several seconds (see Bild 0-5). Figure 0-5 Auto set Check CH2, CH3 and CH4 by repeating Step 2 and Step 3. How to Implement the Probe Compensation When connect the probe with any input channel for the first time, make this adjustment to match the probe with the input channel.

  • Seite 102: How To Set The Probe Attenuation Coefficient

    Figure 0-6 Displayed Waveforms of the Probe Compensation 3. Repeat the steps mentioned if needed. Figure 0-7 Adjust Probe How to Set the Probe Attenuation Coefficient The probe has several attenuation coefficients, which will influence the vertical scale factor of the oscilloscope. To change or check the probe attenuation coefficient in the menu of oscilloscope: (1) Press the function menu button of the used channels (CH1 ～CH4 button).

  • Seite 103: How To Use The Probe Safely

    Caution: When the attenuation switch is set to 1X, the probe will limit the bandwidth of the oscilloscope in 5MHz. To use the full bandwidth of the oscilloscope, the switch must be set to 10X. How to Use the Probe Safely The safety guard ring around the probe body protects your finger against any electric shock, shown as Bild 0-8.
  • Seite 104 Figure 0-10 Vertical Control Zone 1. Use the button "VERTICAL POSITION" knob to show the signal in the center of the waveform window. The "VERTICAL POSITION" knob functions the regulating of the vertical display position of the signal. Thus, when the "VERTICAL POSITION"...

  • Seite 105: Introduction To The Horizontal System

    (Voltage Division)", it can be found that the scale factor of the channel corresponding to the status bar has been changed accordingly.  Press buttons of CH1～CH4 and Math, the operation menu, symbols, waveforms and scale factor status information of the corresponding channel will be displayed in the screen.

  • Seite 106: Introduction To The Trigger System

    Introduction to the Trigger System As shown in Bild 0-11, there are one knob and three buttons make up "TRIGGER CONTROLS". The following practices will direct you to be familiar with the setting of the trigger system gradually. Figure 0-12 Trigger Control Zone 1.

  • Seite 107: Set The Vertical System Through Touchscreen

    Set the Vertical System through Touchscreen Control the vertical Control the trigger level of position/voltage division of the source in trigger menu the selected channel Touch to select the channel Selected Unselected Touch to switch between unselected/selected to control the vertical gesture on the left screen ...

  • Seite 108: Zoom The Waveform Through Touchscreen

    Set the Horizontal System through Touchscreen Control the horizontal position Increase the Decrease the time base time base  Set the horizontal position (HORIZONTAL POSITION knob): Drag your finger left or right across the top half of the screen.  Set the horizontal time base (horizontal SEC/DIV knob): Drag your finger left or right across the bottom half of the screen.
  • Seite 109 Control the vertical Control the trigger level of position/voltage division of the source in trigger menu the selected channel Touch to switch between unselected/selected to control the vertical gesture on the left screen  Horizontal Operations When Zoom Window in the bottom menu is selected, the horizontal operations using touchscreen are shown in the figure below: Control the horizontal position of Main Window Main Window...

  • Seite 110: Operate The Menu Through Touchscreen Or Buttons/Knob

    Control the horizontal position of Main Window Control the horizontal position of Zoom Window Increase the time base Decrease the time base of Main/Zoom Window of Main/Zoom Window Operate the Menu through Touchscreen or Buttons/Knob  Select a menu item: Touch the menu items in the bottom menu (H1～H5 buttons), or in the right menu (F1～F5 buttons), or in the left menu (G knob).
  • Seite 111  Display the Cursor Measure Menu (Cursor button): Touch the cursor measure window to display the Cursor Measure Menu in the bottom menu.  Set the system time: Touch the time in the top right corner of the screen to display the time setting window.

  • Seite 112: Advanced User Guidebook

    5. Advanced User Guidebook Up till now, you have already been familiar with the basic operations of the function areas, buttons and knobs in the front panel of the oscilloscope. Based the introduction of the previous Chapter, the user should have an initial knowledge of the determination of the change of the oscilloscope setting through observing the status bar.

  • Seite 113: How To Set The Vertical System

    How to Set the Vertical System The VERTICAL CONTROLS includes 5 menu buttons such as CH1 ～ CH4 and Math, and 8 knobs such as VERTICAL POSITION, VOLTS/DIV for each channel. Setting of CH1 ～ CH4 Each channel has an independent vertical menu and each item is set respectively based on the channel.
  • Seite 114 5. To set channel coupling Taking the Channel 1 for example, the measured signal is a square wave signal containing the direct current bias. The operation steps are shown as below: 1. Press the CH1 button to show channel menu. 2.

  • Seite 115: Use Mathematical Manipulation Function

    original one. 8. To set bandwidth limit When high frequency components of a waveform are not important to its analysis, the bandwidth limit control can be used to reject frequencies above 20 MHz . Taking the Channel 1 for example, the operation steps are shown as below: 1.

  • Seite 116: Using Fft Function

    ① ② Source FFT source ③ ④ Rectangle Hanning Hamming Window Select window for FFT. Blackman Bartlett Kaiser Select Vrms for Format. Vrms Format Select dB for Format. Switch to select the horizontal position or time Horizontal base of the FFT waveform, turn the G knob to Hz/div adjust it Switch to select the vertical position or voltage...
  • Seite 117 analyzing the input signal on Oscilloscope. You can match these frequencies with known system frequencies, such as system clocks, oscillators, or power supplies. Taking the FFT operation for example, the operation steps are as follows: 1. Press the Math button to display the math menu in the bottom. The blue M waveform appears on the screen.
  • Seite 118 Good for magnitude, but poorer frequency resolution than Hamming. Recommend to use for: Hanning  Sine, periodic and narrow band random noise.  Transients or bursts where the signal levels before and after the event are significantly different. Better solution for magnitude than Rectangle, and good for frequency as well.

  • Seite 119: Use Vertical Position And Volts/Div Knobs

    Zeitbasis ändert. 2. Einstellknopf SEC/DIV: damit stellen Sie den horizontalen Skalenfaktor ein, mit dem Sie die Hauptzeitbasis oder das Fenster bestimmen. 3. Taste HORIZ Menü: Drücken Sie diese Taste, um das Bedienmenü auf dem Bildschirm anzuzeigen.  " on P34. ...

  • Seite 120: How To Set The Horizontal System

    Information of Vertical Position Information of Voltage Division Figure 0-1 Vertical Information How to Set the Horizontal System The HORIZONTAL CONTROLS includes the Horiz button and such knobs as HORIZONTAL POSITION and SEC/DIV. 1. HORIZONTAL POSITION knob: this knob is used to adjust the horizontal positions of 4 channels, the analytic resolution of which changes with the time base.

  • Seite 121: How To Set The Trigger System

    Selected portion Main Window Zoom factor and horizontal position of the Zoom window Zoom Window Time base of Time base of Main window Zoom window  When Main Window is selected in the bottom menu, the HORIZONTAL POSITION and SEC/DIV knobs are used to adjust the horizontal position and time base of the Main window.

  • Seite 122: Edge Trigger

    TRIG LEVEL: The knob that set the trigger level; press the knob and the level will be cleaned to Zero. 50%: The instant execute button setting the trigger level to the vertical midpoint between the peaks of the trigger signal. Force: Force to create a trigger signal and the function is mainly used in "Normal"...

  • Seite 123: Video Trigger

    Auto Acquire waveform even no trigger occurs Normal Acquire waveform when trigger occurs Mode Single When trigger occurs, acquire one waveform then stop Holdoff 100ns~10s, turn the G knob to set time interval before another Holdoff trigger occur. Reset Set Holdoff time as default value (100ns). 2.
  • Seite 124 Not allow DC portion to pass. Allow all portion pass. Not allow high frequency of signal pass and only low Coupling frequency portion pass. Not allow low frequency of signal pass and only high frequency portion pass Polarity Choose the polarity When Select pulse width condition and turn the G knob to set time.
  • Seite 125 Auto Acquire waveform even no trigger occurred Normal Acquire waveform when trigger occurred Mode Single When trigger occurs, acquire one waveform then stop Holdoff 100ns ~ 10s, turn the G knob to set time interval before Holdoff another trigger occur. Reset Set Holdoff time as 100ns Term interpretation...

  • Seite 126: How To Operate The Function Menu

    4. Holdoff: Trigger holdoff can be used to stabilize a waveform. The holdoff time is the oscilloscope's waiting period before starting a new trigger. The oscilloscope will not trigger until the holdoff time has expired. It provides a chance for user to check the signal in a short period and helps to check some complex signals, such as AM waveform etc.
  • Seite 127 Figure 0-2 Peak Detect mode, under which the burrs on the falling edge of the square wave, can be detected and the noise is heavy Figure 0-3 Normal ACQU Mode display, in which no burr can be detected.

  • Seite 128: How To Set The Display System

    Figure 0-4 The displayed waveform after the noise is removed under the Average Mode, in which the average number of 16 is set. How to Set the Display System Press the Acquire button; select Wave Display, XY Mode or Cymometer to set the display system.
  • Seite 129 Display Type Press the Acquire button; select Wave Display in the bottom menu, select Type in the right menu. You can switch between Dots and Vect. Persist When the Persist function is used, the persistence display effect of the picture tube oscilloscope can be simulated.
  • Seite 130 Note: 1. If one of the paired channels is on, the other is off, after entering the XY mode, the closed channel will be turned on automatically. 2. In the XY mode, if you turn off a channel, the other channel that pair with it will be turned off automatically.

  • Seite 131: How To Save And Recall

    How to Save and Recall Oscilloscope screen images can be saved to internal/external storage in JPG, BMP or PNG formats. Acquired waveform data can be saved to one of 4 reference waveforms or to internal/external storage in CSV or BIN formats. Oscilloscope setups files can be saved to one of 15 internal locations or to internal/external storage in SET format.

  • Seite 132: To Save Setup Files

    Select Cut in the right menu repeatedly to switch between Screen data or All data. If the Destination is reference waveform, skip this step. If it is File, you can select File detail to enter the file explorer. The path and file name are shown in the Save To: line in the bottom.

  • Seite 133: To Recall Waveform Data In Storage

    multiple reference waveforms at the same time. When the reference waveform is ON, you can select Vertical in the right menu; select repeatedly to make the symbol in front of div, turn the G knob to adjust the vertical position; then select to make the symbol in front of the V/div below, turn the G knob to adjust the voltage division.

  • Seite 134: To Edit File Names

    folder or file. Using touchscreen: You can drag your finger up or down to scroll the file list; touch the drive letter, folder or file to select. Touch the drive letter or folder twice quickly to expand or collapse the file list. Using the G knob: Turn the G knob to select in the file list.

  • Seite 135: To Manage File

    To define the Copy button behavior, follow the steps below. 1. Press the Save button. 2. Select Save to Config in the bottom menu. 3. Select the save type from Screen Image, Waveform and Setup. 4. Select Change folder to define the save path, see "To select the path or file in file explorer"...

  • Seite 136: Display

    2. Select Time Config in the bottom menu; the Time Setting dialog will pop 3. Touch the value that needs to be changed, a cursor will appear. You can drag to select the numbers. Turn the G knob to change the selected value.

  • Seite 137: Pass/Fail

    should be executed to obtain the highest level of accuracy. Before performing a self-calibration, disconnect all probes or wires from the input connector. Press the "Utility" button, select Calibrate in the left menu, select Self Calibrate in the bottom menu. A confirmation window will pop up, select OK after everything is ready.

  • Seite 138: Sync Output

    two of the options "Pass", "Fail" or "Ring". "Pass" and "Fail" are mutually exclusive options, which could not be chosen simultaneously. 5. Begin to test: Select Operator in the bottom menu. Select Operator as Start in the right menu, the test will begin. 6.

  • Seite 139: System

    ● System Press the Utility button and select System in the left menu. The description of System menu is shown as the follows: Function Menu Description Select a topic in Help catalog to view the help content. To exit the Help Help window, touch in the top right corner or just press the...
  • Seite 140 Measure the frequency, the period of the Channel CH1 and the mean, the PK-PK of the Channel CH2, following below steps: 1. Press the Measure button. 2. Select Add in the bottom menu. 3. Select Source in the right menu; select ① in the left menu. 4.
  • Seite 141 Overshoot Vtop PK-PK Vamp Vbase Preshoot Figure 0-8 PK-PK: Peak-to-Peak Voltage. Max: The maximum amplitude. The most positive peak voltage measured over the entire waveform. Min: The minimum amplitude. The most negative peak voltage measured over the entire waveform. Vamp: Voltage between Vtop and Vbase of a waveform.

  • Seite 142: How To Measure With Cursors

    Fall Time Rise Time +Width -Width Figure 0-9 Rise Time: Time that the leading edge of the first pulse in the waveform takes to rise from 10% to 90% of its amplitude. Fall Time: Time that the falling edge of the first pulse in the waveform takes to fall from 90% to 10% of its amplitude.
  • Seite 143 Function Setting Description Menu Turn off the cursor measurement Type Voltage Measure voltage using cursor Time Measure time using cursor ①/②/③/④/ Select the source that the cursor measurement will be Source ○,M applied to Turn the G knob to adjust the position of L1 Turn the G knob to adjust the position of L2 Line L1&L2...
  • Seite 144 CH1: 1. Press the Cursor button. 2. Select Source in the bottom menu; select ① in the left menu. 3. Select Type in the bottom menu; select Time in the right menu. Two red dotted lines displayed along the vertical direction of the screen, which indicating L1 and L2.
  • Seite 145 Select L1&L2 to adjust the two cursors together. The cursor measure window at the top right shows the present position of two cursors and the absolute value of amplitude difference (see Bild 0-9). Figure 0-12 Wave of Vamp cursor measurement Carry out the steps below for the Frequency cursor measurement: 1.

  • Seite 146: How To Use Autoscale

    Figure 0-13 Wave of Freq cursor measurement How to Use Autoscale This is a very useful function for first time users to carry out a simple and quick test on the input signal. The function is applied to follow-up signals automatically even if the signals change at any time.

  • Seite 147: How To Use Executive Buttons

    4. Select Wave Period in the bottom menu, select in the right menu, shown as Figure 0-14. Figure 0-14 Autoscale Horizontal-Vertical multi-period waveforms Note: 1. When entering into Autoscale mode, the symbol will appear on the top left of the screen. 2.
  • Seite 148 Function Items Setting Acquisition Mode Current Vertical Coupling Vertical Scale Adjust to the proper division. Bandwidth Full Horizontal Level Middle Horizontal Sale Adjust to the proper division Trigger Type Adjust to the proper type Trigger Source Show the minimum number of channels. Trigger Coupling Trigger Slope Current...

  • Seite 149: Communication With Pc

    6. Communication with PC Touchscreen series digital storage oscilloscope support communications with a PC through USB or LAN port. You can use the communication software to store, analyze and display the data. Here is how to connect with PC. First, install the communication software on the supplied CD.

  • Seite 150: Using Lan Port

    Using LAN Port Connect directly (1) Connection. Plug in the LAN line to the LAN port in the rear panel of the oscilloscope; plug the other end into the LAN interface of the computer. (2) Set the network parameters of the computer. Since the oscilloscope cannot support obtaining an IP address automatically, you should assign a static IP address.

  • Seite 151: Connect Through A Router

    Figure 0-3 Set the network parameters of the Software (4) Set the network parameters of the oscilloscope. In the oscilloscope, Press the Utility button, select Config in the left menu. Select Net Config in the bottom menu. Set the IP Address and Port to the same value as the "Ports-settings"...
  • Seite 152 Figure 0-5 Set the network parameters of the computer (3) Set the network parameters of the Software. Run the software on the computer; choose the "Ports-settings" of the "Communications" menu item. Set "Connect using" to LAN. About the IP, the first three bytes is same as the IP in the step (2), the last byte should be different.
  • Seite 153 (4) Set the network parameters of the oscilloscope. In the oscilloscope, Press the Utility button, select Config in the left menu. Select Net Config in the bottom menu. Set the IP Address and Port to the same value as the "Ports-settings"...

  • Seite 154: Demonstration

    7.Demonstration Example 1: Measurement a Simple Signal The purpose of this example is to display an unknown signal in the circuit, and measure the frequency and peak-to-peak voltage of the signal. 1. Carry out the following operation steps for the rapid display of this signal: (1) Set the probe menu attenuation coefficient as 10X and that of the switch in the probe switch as 10X (see "...

  • Seite 155: Example 2: Gain Of An Amplifier In A Metering Circuit

    (see Figure 0-1). Figure 0-1 Measure Frequency and PK-PK value for a given signal Example 2: Gain of an Amplifier in a Metering Circuit The purpose of this example is to work out the Gain of an Amplifier in a Metering Circuit.

  • Seite 156: Example 3: Capturing A Single Signal

    bottom left of the screen (see Figure 0-2). (10) Calculate the amplifier gain with the following formulas. Gain = Output Signal / Input signal Gain (db) = 20×log (gain) Figure 0-2 Waveform of Gain Measurement Example 3: Capturing a Single Signal It's quite easy to use Digital Oscilloscope to capture non-periodic signal, such as a pulse and burr etc.
  • Seite 157 (9) Select Mode&HoldOff in the bottom menu; select Single in the right menu. (10) Adjust the trigger level to the roughly 50% of the signal to be measured, you can use the TRIG LEVEL knob or the touchscreen (see "Vertikalsystem per Touchscreen" on P21). (11) Check the Trigger State Indicator on the top of the screen, if it is not Ready, push down the Run/Stop button and start acquiring, wait for trigger to happen.

  • Seite 158: Example 4: Analyze The Details Of A Signal

    Example 4: Analyze the Details of a Signal Noise is very common inside most of the electronic signal. To find out what's inside the noise and reduce the level of noise is very important function our oscilloscope is capable to offer. Noise Analysis The level of noise sometime indicates a failure of electronic circuit.

  • Seite 159: Example 5: Application Of X-Y Function

    waveforms of different average number. User would see a much reduced random noise level and make it easy to see more details of the signal itself. After applying Average, user can easily identify the burrs on the rising and falling edges of some part of the signal (see Figure 0-5).
  • Seite 160 (6) Turn the VOLTS/DIV knob, making the amplitudes of two signals equal in the rough. (7) Press the Acquire button to display menu in the bottom. (8) Switch XY Mode as ON. The oscilloscope will display the input and terminal characteristics of the network in the Lissajous graph form.

  • Seite 161: Example 6: Video Signal Trigger

    Example 6: Video Signal Trigger Observe the video circuit of a television, apply the video trigger and obtain the stable video output signal display. Video Field Trigger For the trigger in the video field, carry out operations according to the following steps: (1) Press the TRIGGER Menu button.

  • Seite 162: Troubleshooting

    8.Troubleshooting 1. Oscilloscope is powered on but no Display.  Check whether the power connection is connected properly.  Restart the instrument after completing the checks above.  If the problem persists, please contact Lilliput and we will be under your service.

  • Seite 163: Technical Specifications

    "Self-calibration" procedure (see " Self-calibration  How to Implement " on P102). All specification standards can be fulfilled, except one(s) marked with the word "Typical". Performance Characteristics Instruction P 1295 100MHz Bandwidth P1300 200MHz Channel Mode Normal, Peak detect, Averaging...
  • Seite 164 Instruction –channel Channel 50Hz: 100 : 1 10MHz: 40 : 1 isolation Time delay between 150ps channel(typical) Four CH 0.5S/s~500MS/s P 1295 Dual CH 0.5S/s~1GS/s Single CH 0.5S/s~1GS/s Sampling rate range Four CH 0.5S/s~1GS/s P 1300 Dual CH 0.5S/s~2GS/s Single CH 0.5S/s~2GS/s...
  • Seite 165 Performance Characteristics Instruction △V and △T between cursors Cursor PK-PK, Max, Min, Vtop, Vbase, Vamp, Mean, RMS, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Automatic Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty Measurement ＋, －, *, / ,FFT Waveform Math 4 reference waveforms (support for move, zoom in, Waveform storage...
  • Seite 166 Trigger: Performance Characteristics Instruction Trigger level range Internal ±6 div from the screen center Trigger level Internal ±0.3div Accuracy (typical) Trigger According to Record length and time base displacement Trigger Holdoff 100ns~10s range 50% level setting Input signal frequency ≥50Hz (typical) slope Rising, Falling...

  • Seite 167: General Technical Specifications

    General Technical Specifications Display Display Type 8" touchscreen color LCD Display Resolution 800 (Horizontal) × 600 (Vertical) Pixels Display Colors 65536 colors, TFT screen Output of the Probe Compensator Output Voltage About 5V, with the Peak-to-Peak voltage ≥1MΩ. (Typical ) Frequency (Typical ) Square wave of 1KHz Power...

  • Seite 168: Appendix

    10. Appendix Appendix A: Enclosure Standard Accessories:  4 x Passive probes: 1.2 m, 1:1 (10:1)  1 x CD (PC link application software)  1 x Power cord: up to the standards of the country in which it is used. ...
  • Seite 169 We recommend to calibrate the unit again, after one year. ® © PeakTech 04/2014/Pt. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16   info@peaktech.de www.peaktech.de...
