3. Drücken Sie die Taste „50 %", um den Triggerpegel auf vertikale
Mittelpunktwerte der Amplitude des Triggersignals einzustellen.
4. Drücken Sie die Taste „FORCE", um ein Triggersignal vorzugeben, das
hauptsächlich auf die Triggermodi „Normal" und „Single" angewandt wird.
Einführung in die Touchscreen Bedienung
Wenn GESTE eingeschaltet ist, was im Menü Utility->Anzeigen->Geste
vorgenommen werden kann, können Sie verschiedenen Oszilloskopfunktionen
durch Berühren der Anzeige kontrollieren. Sie können auch weiterhin immer die
Tasten und Drehknöpfe am Gerät für die gleichen Einstellungen benutzen.

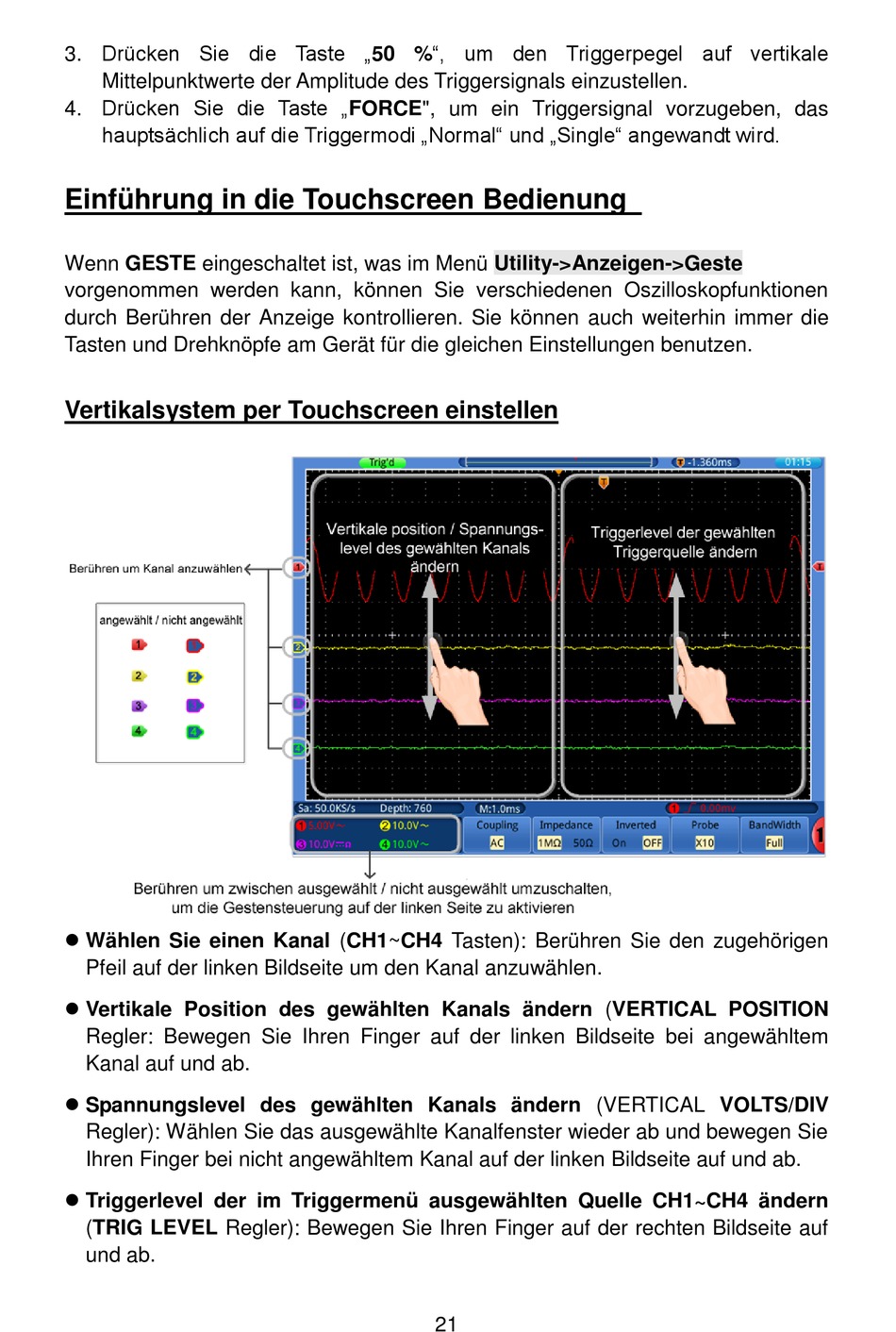

Vertikalsystem per Touchscreen einstellen

 Wählen Sie einen Kanal (CH1~CH4 Tasten): Berühren Sie den zugehörigen
Pfeil auf der linken Bildseite um den Kanal anzuwählen.
 Vertikale Position des gewählten Kanals ändern (VERTICAL POSITION
Regler: Bewegen Sie Ihren Finger auf der linken Bildseite bei angewähltem
Kanal auf und ab.
 Spannungslevel des gewählten Kanals ändern (VERTICAL VOLTS/DIV
Regler): Wählen Sie das ausgewählte Kanalfenster wieder ab und bewegen Sie
Ihren Finger bei nicht angewähltem Kanal auf der linken Bildseite auf und ab.
 Triggerlevel der im Triggermenü ausgewählten Quelle CH1~CH4 ändern
(TRIG LEVEL Regler): Bewegen Sie Ihren Finger auf der rechten Bildseite auf
und ab.
