PeakTech 1295 Bedienungsanleitung Seite 14

11. Der Zeiger zeigt die Triggerposition der (im Triggermenü) ausgewählten
Triggerquelle.
12. Wellenform der Mathematikfunktion.
13. Wellenform von Messkanal 2 (CH2).
14. Wellenform von Messkanal 3 (CH3).
15. Wellenform von Messkanal 4 (CH4).
16. Frequenzzähler
Wellenform.
17. Triggereinstellung der ausgewählten Triggerquelle.

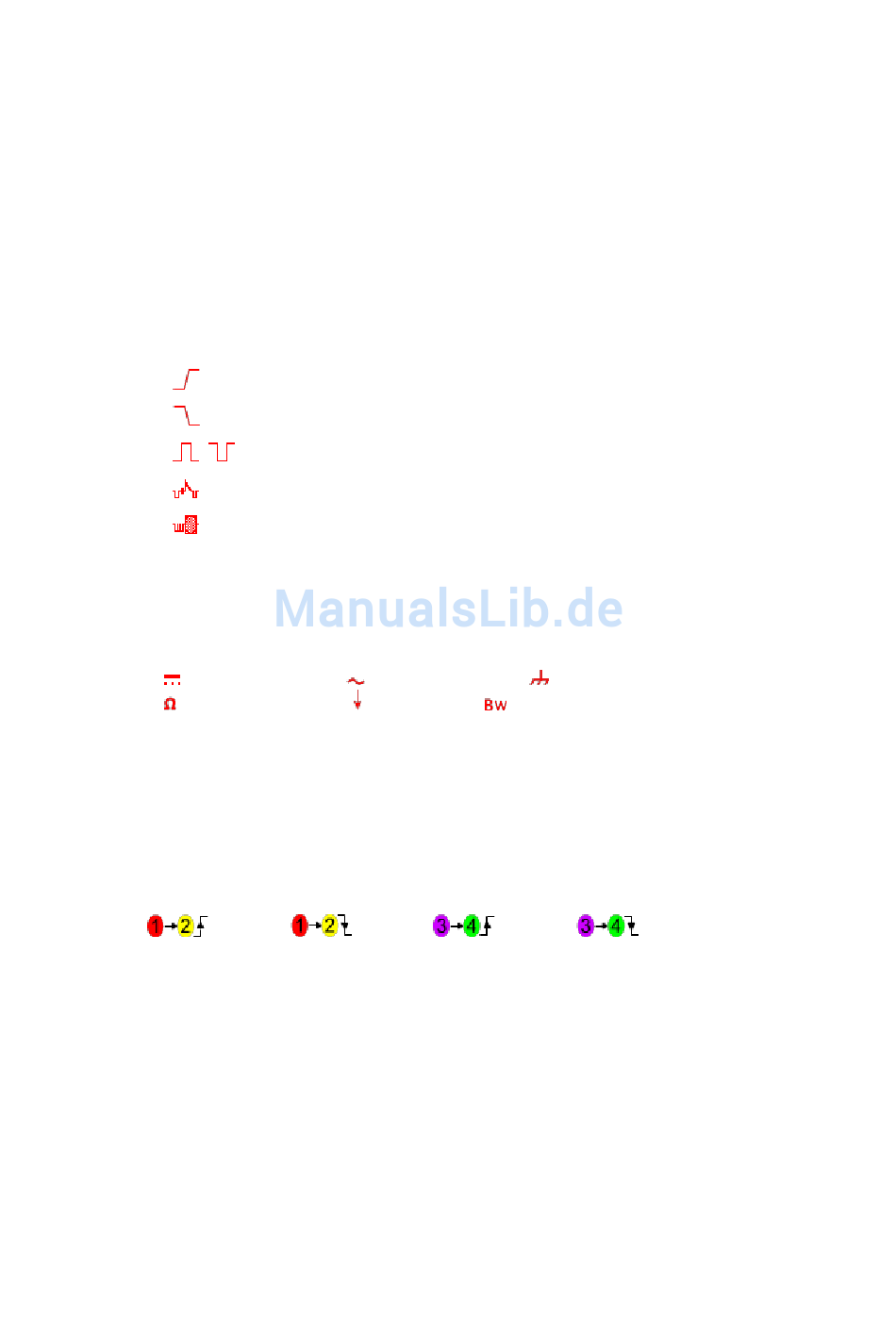

Das Symbol zeigt die ausgewählte Triggerart ; Der Messwert zeigt den
Triggerlevel-Wert:
Ansteigende Flanken- oder Slope Triggerung
Abfallende Flanken- oder Slope Triggerung
Puls Triggerung
Video line synchrone Triggerung
Video field synchrone Triggerung
18. Untere Menüleiste.
19. Zeigt den Wert der Hauptzeitbasis an.
Der Messwert zeigt den Spannungsteiler der zugehörenden Kanäle an.
Das Symbol zeigt den Kopplungsmodus und andere Kanaleinstellungen:
(DC Kopplung)，
(Impedanz 50Ω)， (Invertiert)，
20. Zeigt den Spannungsbereich (Voltage/Division) der zugehörenden
Messkanäle an.
21. Zeigt die aktuelle Sampling-Rate und die Speichertiefe.
22. Zeigt Messart und Messwert der zugehörigen Kanäle an. Messart: F(Freq),
T(Periode), V(Mean),
Vb(Vbase), Va(Vamp), Os(Overshoot), Ps(Preshoot), RT(Rise Time),
FT(Fall Time),
(Delay),
23. Der grüne Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 4
(CH4).
24. Der lila Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 3
(CH3).
25. Der gelbe Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 2
(CH2).
26. Der lila Zeiger zeigt den Nullstellungspunkt der mathematisch errechneten
Wellenform.
27. Der rote Zeiger zeigt den Nullstellungspunkt der Wellenform von Kanal 1
(CH1).
(Cymometer) der
(AC Kopplung)，
Vp(PK-PK), Vk(RMS), Ma(Max), Mi(Min), Vt(Vtop),
PW(+Width), NW(-Width),
(Delay),
13
als Triggerquelle
(Ground Kopplung)，
(Bandbreite 20M).
+D(+Duty),
(Delay), (Delay).
ausgewählten
-D(-Duty),
