PeakTech 1240 Bedienungsanleitung

Paektech digital oscilloscopes
Vorschau ausblenden Andere Handbücher für 1240:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

®

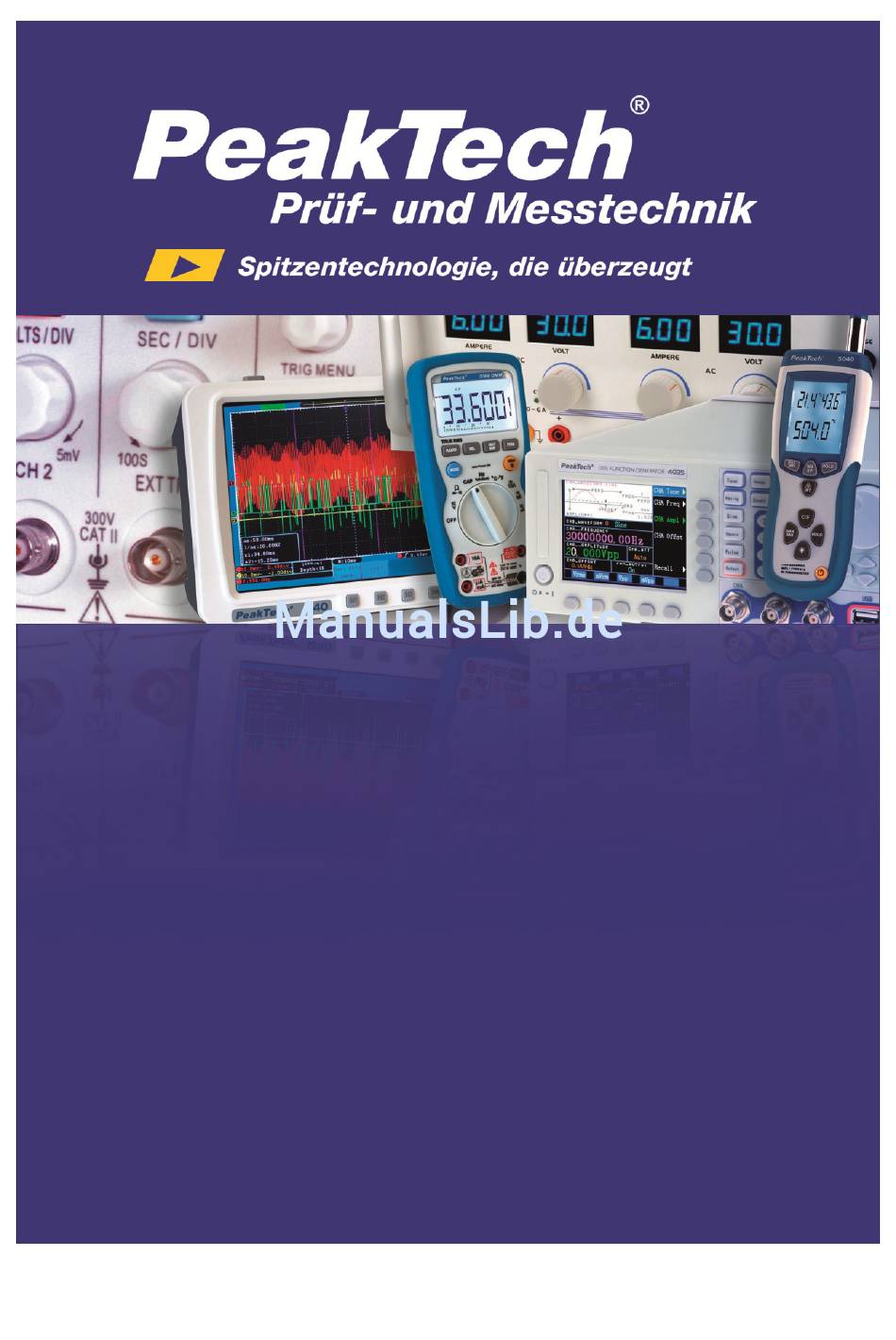

PeakTech
1240/1245/1255/
1260/1270/1275
Bedienungsanleitung / Operation manual
Digital Oscilloscopes

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 1240

Inhaltszusammenfassung für PeakTech 1240

  • Seite 1 ® PeakTech 1240/1245/1255/ 1260/1270/1275 Bedienungsanleitung / Operation manual Digital Oscilloscopes...

  • Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw.

  • Seite 3: Sicherheitssymbole Und -Begriffe

    * Warnung!: Ist das Oszilloskop mit einem Eingangssignal von mehr als 42V spitze (30Veff) oder Schaltungen mit mehr als 4800VA verbunden, beachten Sie bitte die unten aufgeführten Hinweise, um Feuer oder einen elektrischen Schlag zu vermeiden: Verwenden Sie nur isolierte Tastköpfe und Messleitungen. Prüfen Sie sämtliches Zubehör vor dem Gebrauch und ersetzen Sie es bei Beschädigungen.
  • Seite 4 Gefahr: Hoch- siehe Betriebs- Masseklemme spannung anleitung Schutzleiterklemme Gerätemasse (Erde) ® 3. Merkmale der PeakTech - Digitalspeicheroszilloskope PeakTech PeakTech PeakTech PeakTech PeakTech PeakTech Modell 1240 1245 1255 1260 1270 1275 Bandbreite 60 MHz 100 MHz 100 MHz 200 MHz 300 MHz...
  • Seite 5 Abb. 1 1. Ein/Aus 2. Anzeigebereich 3. Stromversorgungsanzeige Grünes Licht: Zeigt an, dass das Oszilloskop am Netzstrom angeschlossen und die Batterie voll ist (falls sich eine Batterie im Oszilloskop befindet). Gelbes Licht: Zeigt an, dass das Oszilloskop am Netzstrom angeschlossen ist und die Batterie aufgeladen wird (falls sich eine Batterie im Oszilloskop befindet).
  • Seite 6 3.3. Linke Seite Abb. 2 Linke Seite des Oszilloskops 1. Netzschalter: “―” heißt Gerät EIN; “○” heißt Gerät AUS. 2. Netzeingangsbuchse 3.4. Rechte Seite Abb. 3 Rechte Seite des Oszilloskops 1. USB Host-Anschluss: Wird verwendet, um Daten zu übertragen, wenn ein externes, an das Oszilloskop angeschlossenes USB-Gerät als “Host-Gerät”...
  • Seite 7 3. VGA-Anschluss: Um das Oszilloskop an einen Bildschirm oder Projektor als VGA-Ausgang anzuschließen. 4. LAN-Anschluss: Der Netzwerkanschluss, der zum Anschluss eines Computers verwendet werden kann, um z.B. das Oszilloskop in ein bestehendes Netzwerk zu integrieren. 3.5. Rückseite Abb. 4 Rückseite des Oszilloskops 1.
  • Seite 8 3.6. Steuerbereich (Tasten und Drehknöpfe) Abb. 5 Überblick über die Tasten 1. Menü-Optionseinstellung: H1~H5 2. Menü-Optionseinstellung: F1~F5 3. Menu off: Menü ausstellen 4. Multipurpose: Mehrzweck-Drehknopf („M-Drehknopf“) 5. Funktionstastenbereich: Insgesamt 12 Tasten 6. Vertikaler Regelbereich mit 3 Tasten und 4 Drehknöpfen. “CH1 MENU”...
  • Seite 9 3.7. Einführung in die Benutzeroberfläche Abb. 6 Benutzeroberfläche 1. Wellenform-Anzeigebereich. 2. Der Triggerstatus, einschließlich: Auto: Automatik-Modus und Wellenformerfassung ohne Triggerung. Trig: Trigger erkannt und Wellenform wird erfasst. Ready: Vor dem Triggersignal eintreffende Daten wurden aufgezeichnet und das Gerät ist für das Triggersignal bereit.

  • Seite 10: Durchführen Der Allgemeinen Prüfung

    18/19. Der aktuelle Triggertyp: Trigger auf der steigenden Flanke Trigger auf der fallenden Flanke Videozeilen-Synchrontrigger Videofeld-Synchrontrigger Zeigt den Wert des Triggerpegels des entsprechenden Kanals an. 20. Zeigt den Nominalwert für die Fensterzeitbasis an. 21. Zeigt die Einstellung der Hauptzeitbasis an. 22.
  • Seite 11 Überprüfen des Zubehörs Das mitgelieferte Zubehör wird in Anhang B “Zubehör” dieses Handbuchs beschrieben. Prüfen Sie das Zubehör anhand dieser Beschreibung auf seine Vollständigkeit. Sollten Zubehörteile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler. Überprüfen des Geräts Sollten Sie Schäden am Äußeren des Geräts feststellen oder aber das Gerät funktioniert nicht ordnungsgemäß...

  • Seite 12: Durchführen Der Tastkopfkompensation

    Abb. 7 Automatische Einstellungen (Autoset) Prüfen Sie CH2 durch Wiederholen der Schritte 2 und 3. 5. Durchführen der Tastkopfkompensation Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden, müssen Sie den Tastkopf an den Eingangskanal anpassen. Ein nicht oder falsch kompensierter Tastkopf ergibt Messfehler. Führen Sie die Tastkopfkompensation wie folgt durch: Stellen Sie den Dämpfungsfaktor des Tastkopfes im Menü...

  • Seite 13: Einstellen Des Tastkopfdämpfungsfaktors

    3. Wiederholen Sie die Schritte, falls nötig. Abb. 9 Tastkopfjustierung 6. Einstellen des Tastkopfdämpfungsfaktors Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen. Wenn der eingestellte Tastkopfdämpfungsfaktor geändert oder überprüft werden soll, drücken Sie die Taste für das Funktionsmenü des jeweiligen Kanals und dann die dem Tastkopf entsprechende Auswahltaste, bis der richtige Wert angezeigt wird.

  • Seite 14: Durchführen Der Auto-Kalibrierung

    7. Durchführen der Auto-Kalibrierung Mit der Auto-Kalibrierung lässt sich das Oszilloskop schnell in den optimalen Zustand für hochgenaue Messungen versetzen. Sie können dieses Programm jederzeit ausführen, müssen dies jedoch tun, wenn die Umgebungstemperatur um mehr als 5° C variiert. Entfernen Sie alle Tastköpfe und Kabel von den Eingangsbuchsen, bevor Sie die Auto-Kalibrierung durchführen.

  • Seite 15: Einführung In Das Horizontalsystem

    Ändern Sie die Vertikaleinstellung und beobachten Sie die daraus resultierende Änderung der Statusinformation. Mit den Statusinformation, die unten im Wellenfenster angezeigt werden, können Sie Änderungen des vertikalen Skalierfaktors für den Kanal erkennen. Vertikalen Offset wieder auf 0 stellen: Drehen Sie den Knopf VERTICAL POSITION, um die vertikale Position des Kanals zu verändern und drücken Sie den VERTICAL POSITION - Knopf, um die vertikale Position auf 0 zurück zusetzen.

  • Seite 16: Einführung In Das Triggersystem

    Mit dem Einstellknopf „SEC/DIV“ ändern Sie die Einstellungen für die horizontale Zeitbasis; Sie können dann die daraus resultierenden Änderungen der Statusinformationen beobachten. Drehen sie den Einstellknopf „SEC/DIV“, um die horizontale Zeitbasis zu verändern; Sie sehen dann die entsprechenden Änderungen in der Anzeige „Horizontal Time Base“ in der Statuszeile. Mit dem Einstellknopf „HORIZONTAL POSITION“...

  • Seite 17: Einstellung Des Vertikalen Systems

    11. Einstellung des vertikalen Systems Die VERTIKALEN BEDIENELEMENTE umfassen die drei Menütasten CH1 MENU, CH2 MENU und MATH sowie die vier Einstellknöpfe VERTICAL POSITION, VOLTS/DIV (eine Gruppe für jeden der beiden Kanäle). Einstellungen für Kanal 1 und 2 Jeder Kanal besitzt ein eigenes Vertikal-Menü, und jede Einstellung wird separat für den jeweiligen Kanal vorgenommen.
  • Seite 18 Die folgenden Tabelle beschreibt die Einträge des Channel Menu: Funktion Mögliche Beschreibung Einstellung Kupplung Blockiert die DC-Komponente im Eingangssignal. Lässt AC- und DC-Komponenten, im Eingangssignal, passieren. Ground Eingangssignal ist unterbrochen Invertiert Die Wellenform wird normal angezeigt. Die Wellenform wird invertiert angezeigt Tastkopfeinstellung Wählen Sie einen dem Tastkopf entsprechenden Dämpfungsfaktor, um eine korrekte Darstellung der...
  • Seite 19 Abb. 15 Oszillogramm der Wechselstromkopplung 11.2. Einschalten/Ausschalten eines Kanals Gehen Sie wie folgt vor, um dies z.B. für Kanal 1 zu tun: Drücken Sie die Taste CH1 MENU, um das Menü CH1 SETUP aufzurufen. Drücken Sie die Taste CH1 um Kanal 1 auszuschalten. Drücken Sie die Taste CH1 erneut um Kanal 1 wieder einzuschalten.
  • Seite 20 Abb. 16 Einstellen des Tastkopf-Dämpfungsfaktors Eine Liste von Dämpfungs-Koeffzizienten von Tastköpfen und die entsprechenden Menü-Einstellungen. Dämpfungs-Koeffizient des Tastkopfes entsprechende Menü-Einstellungen 10:1 100:1 100X 1000:1 1000X 11.4. Einstellen der invertierten Wellenform Bei der invertierten Wellenform wird das angezeigte Signal um 180 Grad gegenüber der Phase des Erdungspotentials gedreht.
  • Seite 21 Abb. 17 Wellenform nicht invertiert Abb. 18 Wellenform invertiert 11.5. Einstellen der Bandbreitenbegrenzung (nur P 1245/1255/1260) Wenn die Hochfrequenzkomponenten einer Wellenform nicht wichtig für ihre Analyse sind, kann die Bandbreitenbegrenzung eingesetzt werden, um Frequenzen über 20 MHz zu unterdrücken. Gehen Sie wie folgt vor, um dies z.B.

  • Seite 22: Anwendung Der Mathematikfunktion

    12. Anwendung der Mathematikfunktion Die Mathematical Manipulation-Funktion zeigt die Ergebnisse von Additionen, Multiplikationen, Divisionen und Subtraktionen angewandt auf Kanal 1 und Kanal 2 sowie die FFT-Operation von Kanal 1 bzw. Kanal 2. Abb. 19 Das Math-Menü der Wellenform Die Funktionen der Wellenformberechnung: Funktionsmenü...

  • Seite 23: Verwenden Der Fft-Funktion

    Gehen Sie wie folgt vor, um z.B. eine Addition von Kanal 1 und 2 vorzunehmen: Drücken Sie die Math-Taste, um das Wfm Math-Menü aufzurufen. Drücken Sie die Taste H1 und rufen Sie das Menü Dual Wfm Math auf. Das Menü wird auf der linken Bildschirmseite angezeigt.

  • Seite 24: Einstellung Beschreibung

    Funktionsmenü Einstellung Beschreibung ON (Ein) Einschalten der FFT-Funktion OFF (Aus) Ausschalten der FFT-Funktion Auswahl von Kanal 1 als FFT-Quelle Source (Quelle) Auswahl von Kanal 2 als FFT-Quelle Rechteck Blackman Window (Fenster) Auswahl des FFT-Fensters Hanning Hamming Auswahl von dB als Format Format Vrms Auswahl von Vrms als Format...
  • Seite 25 Beschreibung Fenster Dieses Fenster eignet sich am besten für Frequenz- auflösungen, ist aber das schlechteste für die genaue Messung der Amplitude dieser Frequenzen. Es ist das beste Fenster für die Messung des Frequenzspektrums von nicht repetitiven Signalen und der Messung von Rechteck Frequenzanteilen nahe DC.
  • Seite 26 Abb. 21 Rechteck Fenster Abb. 22 Hamming-Fenster Abb. 23 Hanning-Fenster -25-...
  • Seite 27 Abb. 24 Blackman-Fenster Schnelltipps Falls gewünscht, verwenden Sie die Zoom-Funktion zur Vergrößerung der FFT-Kurve. Verwenden Sie die dBV RMS-Skala für eine detaillierte Ansicht mehrerer Frequenzen, selbst wenn diese unterschiedliche Amplituden haben. Verwenden Sie die lineare RMS-Skala, um in einer Gesamtansicht alle Frequenzen miteinander zu vergleichen.

  • Seite 28: Bedienung Der Einstellknöpfe Vertical Position Und Volts/Div

    14. Bedienung der Einstellknöpfe VERTICAL POSITION und VOLTS/DIV Mit dem Einstellknopf VERTICAL POSITION verändern Sie die vertikale Position der Wellenformen aller Kanäle (einschließlich der durch mathematische Berechnung entstandenen). Die Auflösung dieses Einstellknopfes verändert sich mit der vertikalen Teilung. Mit dem Einstellknopf VOLTS/DIV stellen Sie die vertikale Auflösung der Wellenformen aller Kanäle ein (einschließlich der durch mathematische Berechnung entstandenen), womit die Empfindlichkeit der vertikalen Teilung in der Reihenfolge 1-2-5 bestimmt wird.
  • Seite 29 Abb. 26 Menü Time Mode Das Horizontal-Menü wird im Folgenden beschrieben: Funktions-Menü Einstellungen Beschreibung Main Time Base Die Einstellung der horizontalen Hauptzeitbasis wird benutzt, um die Wellenform anzuzeigen. Set (Set Window) Ein Bereich wird mit zwei Cursorn definiert. Zoom Der definierte Bereich wird vergrößert und als Vollbild angezeigt.

  • Seite 30: Fenstereinstellung

    17. Fenstereinstellung Drücken Sie die Menüauswahltaste H2 und wählen Sie Set Fenster. Auf dem Bildschirm erscheinen zwei einen Ausschnitt definierende Cursor. In diesem Fall können Sie die Einstellknöpfe HORIZONTAL POSITION und SEC/DIV verwenden, um die Horizontalposition sowie die Größe dieses Fensters einzustellen (siehe Abb. 28).

  • Seite 31: Einstellen Des Triggersystems

    19. Einstellen des Triggersystems Der Trigger legt fest, wann das OSZILLOSKOP mit dem Erfassen von Daten und der Anzeige der Wellenform beginnt. Einmal richtig eingestellt, kann der Trigger eine schwankende Anzeige in eine sinnvolle Wellenform umwandeln. Wenn das OSZILLOSKOP mit der Datenerfassung beginnt, zeichnet es ausreichend Daten auf, um die Wellenform links vom Triggerpunkt darzustellen.
  • Seite 32 1. Edge Ein Edge-Trigger tritt beim Trigger-Schwellenwert des Eingangssignals auf. Wählen Sie den Edge-Triggermodus, um auf der ansteigenden oder abfallenden Flanke des Signals zu triggern. Abb. 30 zeigt das Menü Edge Trigger. Abb. 30 Edge-Triggermenü Das Edge-Menü: Menü Einstellungen Beschreibung Single Edge Einstellen des Triggertyps für den vertikalen Kanal als Edge-Trigger.
  • Seite 33 2. Video Wählen Sie den Video-Modus, um auf Videofeldern oder Videozeilen von NTSC-, PAL- oder SECAM-Standardvideosignalen zu triggern. Für das Triggermenü siehe Abb. 31 Abb. 31 Video-Triggermenü Das Video-Menü: Menü Einstellungen Beschreibung Single Video Einstellen des Triggertyps für den vertikalen Kanal als Video-Trigger. Auswahl von CH1 als Triggerquelle.
  • Seite 34 Das Slope-Menü: Menü Einstellungen Beschreibung Single Einstellen des Triggertyps für den vertikalen Kanal als Slope Slope-Trigger. Auswahl von CH1 als Triggerquelle. Source Auswahl von CH2 als Triggerquelle. Slope Slope-Auswahl When Einstellen der Slope-Bedingung; Einstellen der Slope-Zeit mithilfe des M-Drehknopfes. High level Einstellen der oberen Grenze des High-Pegels mithilfe des M-Drehknopfes.
  • Seite 35 Das Pulse-Menü: Menü Einstellungen Beschreibung Single Pulse Einstellen des Triggertyps für den vertikalen Kanal als Impuls-Trigger. Auswahl von CH1 als Triggerquelle. Source Auswahl von CH2 als Triggerquelle. Blockiert DC-Anteil. Lässt alle Anteile durch. Couple Blockiert das HF-Signal und lässt nur den NF-Anteil durch. Blockiert das NF-Signal und lässt nur den HF-Anteil durch.
  • Seite 36 6. Alternierender Trigger (Triggermodus: Edge) Das Alternierender Trigger (ALT) (Triggertyp: Abb. 34 zeigt das Menü Alternate Trigger. Abb.34 Menü für alternierenden Trigger (ALT) (Triggertyp: Edge) Das Alternierender Trigger (ALT) (Triggertyp: Edge) -Menü: Menü Einstellungen Beschreibung Einstellen des Triggertyps für den vertikalen Kanal als Alternate (ALT) Edge Edge-Trigger.
  • Seite 37 7. Alternierender Trigger (Triggermodus: Video) Das Alternierender Trigger (ALT) (Triggertyp: Video) wird in Abb. 35 dargestellt. Abb. 35 Menü für alternierenden Trigger (ALT) (Triggertyp: Video) Das Alternierender Trigger (ALT) (Triggertyp: Video) -Menü: Menü Einstellungen Beschreibung Einstellen des Triggertyps für den vertikalen Kanal als Alternate (ALT) Video Video-Trigger.
  • Seite 38 Das Alternierender Trigger (ALT) (Triggertyp: Slope) Menü: Menü Einstellungen Beschreibung Alternate Slope Einstellen des Triggertyps für den vertikalen Kanal als Slope-Trigger. (ALT) Auswahl von CH1 als Triggerquelle. Source Auswahl von CH2 als Triggerquelle. Slope Auswahl der Slope-Bedingung. When Einstellen der Slope-Bedingung; Einstellen der Zeit mithilfe des M-Drehknopfes.

  • Seite 39: Begriffserläuterungen

    Das Alternierender Trigger (ALT) (Triggertyp: Pulse) Menü: Menü Einstellungen Beschreibung Einstellen des Triggertyps für den vertikalen Kanal als Alternate (ALT) Pulse Impuls-Trigger. Auswahl von CH1 als Triggerquelle. Source Auswahl von CH2 als Triggerquelle. Blockiert DC-Anteil. Lässt alle Anteile durch. Couple Blockiert das HF-Signal und lässt nur den NF-Anteil durch.
  • Seite 40 2. Trigger Mode: Der Triggermodus legt fest, wie sich das Oszilloskop bei Fehlen eines Triggerereignisses verhält. Das Oszilloskop bietet drei Trigger-Modi: Auto, Normal und Single. * Auto: Bei diesem Wobbel-Modus erfasst das Oszilloskop Wellenformen, auch wenn es keine Triggerbedingung erkennt. Es erfolgt eine Zwangstriggerung, wenn während einer bestimmten Wartezeit keine Triggerbedingung eintritt (gemäß...

  • Seite 41: Einrichten Der Abtastfunktion

    20. Einrichten der Abtastfunktion Drücken Sie die Taste ACQUIRE; auf dem Bildschirm erscheint das Menü wie in Abb. 38 gezeigt. Abb. 38 Menü ACQU MODE Die folgende Tabelle beschreibt das Menü Sampling Setup: Funktion Mögliche Beschreibung Einstellung Abtastung Allgemeiner Abtastmodus. May Erkennung Dient Erkennung...
  • Seite 42 Verändern Sie die ACQU-Mode-Einstellungen, um konsequent Veränderungen des Wellenformsignals zu beobachten. Abb. 39 Max Erkennungs-Mode, mit deren Hilfe die Spitzen der fallenden Flanke ermittelt werden können und Rauschen festgestellt wird. Abb. 40 übliche ACQU-Mode-Anzeige an der keine Spitzen ermittelt werden können Abb.

  • Seite 43: Einstellung Des Anzeigesystems

    21. Einstellung des Anzeigesystems Drücken Sie die Taste DISPLAY; auf dem Bildschirm erscheint das Menü wie in Abb. 42 gezeigt. Abb. 42 Menü Display Set Die folgende Tabelle beschreibt das Menü Display Set: Funktion Mögliche Beschreibung Einstellung Type Vectors Der Raum zwischen benachbarten Abtastpunkten in der Anzeige wird mit einer Vektorkurve gefüllt.
  • Seite 44 Anzeigetyp: Drücken Sie die Menüauswahltaste F1, um zwischen Vektor- und Punktdarstellung hin- und herzuschalten. Die Abbildungen 43 und 44 zeigen die Unterschiede in der Darstellung. Abb. 43 Anzeige im Vektorformat Abb. 44 Anzeige im Punktformat -43-...
  • Seite 45 22. Nachleuchten Mit der Funktion Persist können Sie den Nachleuchteffekt eines Röhrenoszilloskops simulieren: die gespeicherten Originaldaten werden verblasst, die neuen Daten in kräftiger Farbe dargestellt. Drücken Sie die Taste „Display“ und H2, um dann mit der Menüauswahltaste F2 die verschiedenen Nachleuchtzeiten auszuwählen: 1sec, 2sec, 5sec, Infinite und Clear.

  • Seite 46: Bedienung

    Bedienung: Drücken Sie die Taste DISPLAY, um das Menü Display Set Menu aufzurufen. Drücken Sie die Menüauswahltaste H3 und wählen Sie XY bei Format. Das Anzeigeformat wechselt in den XY-Modus (siehe Abb. 46). Abb. 46 Anzeigeformat XY 24. Cymometer (Wellenmesser) Hierbei handelt es sich um ein 6-stelliges Cymometer.

  • Seite 47: Speichern Und Laden Einer Wellenform

    25. VGA-Ausgang Am VGA-Ausgang kann ein Computermonitor angeschlossen werden. Das Bild des Oszilloskops kann so deutlich auf dem Monitor angezeigt werden. So stellen Sie den VGA-Ausgang ein: Drücken Sie die Display-Taste. Drücken Sie im Display-Menü die Taste H5, um zwischen EIN bzw. AUS hin- und herzuschalten. 26.

  • Seite 48: Speichern Und Laden Von Wellenformen

    (s. “27. Speichern und Laden von Wellenformen” auf External S. 48). Der Dateiname ist editierbar. Die Wellenform-Datei kann mit ® der PeakTech - Signalanalyse-Software geöffnet werden (auf der mitgelieferten CD). Bei der Speicherart Setting (Einstellung) hält das Menü folgende Optionen bereit:...
  • Seite 49 Abb. 48 Tipp: Mit der COPY-Taste können Sie die aktuell angezeigte Wellenform einfach und schnelle in jeder Benutzeroberfläche auf einen extern verbundenen USB-Speicher speichern. Das Datenformat ist BIN, welches mit der beiliegend Gerätesoftware bearbeitet werden kann. Wurde im Speichermenü unter Storage (Speicherort) die Option “External”...
  • Seite 50 Letztes Zeichen löschen Beenden und speichern Umschalten zwischen Groß- und Tastatur schließen Kleinschreibung Abb. 49 Tipp: Nach dem oben genannten Schritt 3, mit dem Sie im Speichermenü unter Type die Option “Image” wählen, können Sie die aktuelle Bildschirmdarstellung in jeder Benutzeroberfläche durch Drücken der Copy-Taste speichern.
  • Seite 51 Hinweis: Sowohl die Wellenformen von Kanal 1 als auch die Wellenform von Kanal 2 wird aufgezeichnet. Wird ein Kanal während der Aufzeichnung abgeschaltet, kann die Wellenform dieses Kanals im Playback-Modus nicht wiedergegeben werden. Abb. 50 Wellenform-Aufzeichnung Playback: Wiedergeben einer aufgezeichneten bzw. gespeicherten Wellenform. Das Playback-Menü: Menü...

  • Seite 52: Menü Einstellung Beschreibung

    Abb. 51 Wellenform-Wiedergabe Storage: Speichern der aktuellen Wellenform entsprechend des eingestellten Start- und End-Frames. Das Storage-Menü: Menü Einstellung Beschreibung Auswahl der Anzahl von zu speichernden Start-Frames (1 ~ 1000) Storage Start frame mithilfe des M-Drehknopfes Mode Auswahl der Anzahl von zu speichernden End-Frames (1 ~ 1000) FrameSet End frame mithilfe des M-Drehknopfes...
  • Seite 53 So verwenden Sie die Wellenform-Aufzeichnungsfunktion: Drücken Sie die Save-Taste. Drücken Sie die Taste H1 und wählen Sie mithilfe des M-Drehknopfes die option Record (Aufzeichnen). 3. Drücken Sie die Taste H2. Drücken Sie im Mode-Menü die Taste F2, um die Option Record (Aufzeichnen) zu wählen.
  • Seite 54 Das Konfigurations-Menü: Funktionsmenü Einstellung Beschreibung Chinese Auswahl der Anzeigesprache (Chinesisch, Englisch, andere) des Language English Betriebssystems. Others Display Ein-/Ausschalten der Datumsanzeige Hour Min Einstellen von Stunde/Minute Set Time Day Month Einstellen von Tag/Monat. Year Einstellen des Jahres. Sperrt alle Tasten. Freigabe: Drücken Sie die 50%-Taste im KeyLock Triggersteuerbereich und drücken Sie dann die Force-Taste.
  • Seite 55 Das Adjust-Menü: Funktionsmenü Einstellung Beschreibung Self Cal Ausführen der Selbstkalibrierung. Default Aufrufen der Werkseinstellungen. Ausführen der Selbstkalibrierung (Self Cal) Selbstkalibrierungsfunktion dient dazu, Genauigkeit Oszilloskops veränderter Umgebungstemperatur so weit wie möglich zu erhöhen. Sie sollten die Selbstkalibrierungsfunktion ausführen, um bei einer Änderung der Umgebungstemperatur von bis zu oder über 5° C (Celsius) die größtmögliche Genauigkeit zu erzielen.
  • Seite 56 Das Pass/Fail-Menü: Funktionsmenü Einstellung Beschreibung Enable Steuerungs-Aktivierungsschalter Operate Operate Steuerungs-Betriebsschalter Pass Geprüftes Signal entspricht der Regel. Fail Geprüftes Signal entspricht nicht der Regel. Output Beep Piepton (Beep), wenn das Signal der Regel entspricht. Stop Stopp, sobald das Signal der Regel entspricht. Info Steuern des Anzeigenstatus des Inforahmens.
  • Seite 57 6. Regel speichern: Drücken Sie zuerst die Taste H5 und dann die Taste F2, um die Regeln zu speichern, die bei Bedarf durch Drücken der Taste F3 wieder aufgerufen werden können. Abb.58 Pass/Fail-Prüfung Hinweis: 1. Wenn die Pass/Fail-Funktion aktiviert wurde, doch XY oder FFT ausgeführt wird, wird die Pass/Fail-Funktion geschlossen.
  • Seite 58 Das Output-Menü: Funktionsmenü Einstellung Beschreibung Trig level Synchrone Ausgabe des Triggersignals. Type Pass/Fail Ausgabe von High-Pegel bei “Pass” und von Low-Pegel bei „Fail“. 27.2.6. LAN Set Über den LAN-Anschluss kann das Oszilloskop direkt oder über einen Router an einen Computer angeschlossen werden.
  • Seite 59 Abb. 61 ® Einstellen der Netzwerkparameter der PeakTech Oszilloskop-Software: Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt “Communications” die Option “Ports-settings” (Porteinstellungen). Setzen Sie die Option “Connect using” (Verbinden über) auf LAN. Die ersten drei Byte der IP-Adresse sind dieselben wie bei der IP-Adresse in Schritt (2). Das letzte Byte sollte anders lauten.
  • Seite 60 Einstellen der Netzwerkparameter des Oszilloskops: Drücken Sie beim Oszilloskop zunächst die Utility-Taste und danach die Taste H1. Wählen Sie mithilfe des M-Drehknopfes die Option LAN Set (LAN-Einstellung) aus. Drücken Sie die Taste H2. Das Einstellungsmenü wird rechts angezeigt. Setzen Sie die IP und den Port auf denselben Wert wie in Schritt 3 der Software-Einrichtung unter “Porteinstellungen”...
  • Seite 61 Abb. 64 ® Einstellen der Netzwerkparameter der PeakTech Oszilloskop-Software: Führen Sie die Software auf dem Computer aus. Wählen Sie im Menüpunkt “Communications” die Option “Port-settings” (Porteinstellungen). Setzen Sie die Option “Connect using” (Verbinden über) auf LAN. Die ersten drei Byte der IP-Adresse sind dieselben wie bei der IP-Adresse in Schritt (2). Das letzte Byte sollte anders lauten.

  • Seite 62: So Führen Sie Eine Automatische Messung Durch

    Einstellen der Netzwerkparameter des Oszilloskops: Drücken Sie beim Oszilloskop zunächst die Utility-Taste und danach die Taste H1. Wählen Sie mithilfe des M-Drehknopfes die Option LAN Set (LAN-Einstellung) aus. Drücken Sie die Taste H2. Das Einstellungsmenü wird rechts angezeigt. Setzen Sie die IP und den Port auf denselben Wert wie in Schritt 3 der Software-Einrichtung unter “Porteinstellungen”...
  • Seite 63 Abb. 67 Menü Messungen Das "Automatische Messungen"-Menü ist, wie in der folgenden Tabelle beschrieben: Funktions-Menü Einstellung Beschreibung F1 drücken, um die Messungen anzuzeigen Quelle Quelle auswählen Hinzufügen Show all Zeigt alle Messung auf dem Bildschirm Hinzufügen einer ausgewählten Messung (wird Hinzufügen in der linken unteren Ecke angezeigt;...
  • Seite 64 Zur Messung der Frequenz, der Spitze-Spitze-Spannung des Kanals CH1 und der Mittelwert der RMS des Kanals CH2 gehen Sie wie unten beschrieben vor: 1. Drücken Sie die MEASURE-Taste, um das Menü der automatischen Messfunktionen anzuzeigen. 2. Drücken Sie die Taste H1, um das Menü “Hinzufügen” anzuzeigen. 3.

  • Seite 65: Automatische Messung Der Spannungsparameter

    30. Automatische Messung der Spannungsparameter Das Oszilloskop bietet automatische Spannungsmessungen einschließlich Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot und Preshoot. Abb. 69 gibt einen Impuls mit einigen Spannungsmesspunkten wieder. Abb. 69 Vpp: Spitze-Spitze-Spannung. Vmax: Maximale Amplitude. Die höchste positive Spitzenspannung, die über die gesamte Kurve gemessen wurde.
  • Seite 66 Abb. 70 Rise Time: (Anstiegszeit) Die Zeit, die die Vorderflanke des ersten Impulses in der Kurve benötigt, um von 10% auf 90% ihrer Amplitude zu steigen. Fall Time: (Abfallzeit) Die Zeit, die die Vorderflanke des ersten Impulses in der Kurve benötigt, um von 90% auf 10% ihrer Amplitude zu fallen.
  • Seite 67 Bei Messungen mit dem Cursor können Sie die Position von Cursor 1 mit dem Einstellknopf CURSOR1 (VERTICAL POSITION) von Kanal 1, die von Cursor 2 mit dem Einstellknopf CURSOR2 (VERTICAL POSITION) von Kanal 2 verändern. Gehen Sie wie folgt vor, um die Spannungsmessung mit dem Cursor für Kanal 1 durchzuführen: Drücken Sie CURSOR und öffnen Sie das Menü...

  • Seite 68: Cursor-Messung Für Fft-Modell

    Stellen Sie die Positionen von CURSOR1 und CURSOR2 entsprechend der zu messenden Wellenform ein; es erscheinen dann Zyklus und Frequenz von Cursor 1 und Cursor 2 im Fenster. Die aktuelle Position von Cursor 1 wird unter Cursor1, die von Cursor 2 unter Cursor2 angezeigt (siehe Abb. 73). Abb.
  • Seite 69 Das Curs Meas-Menü: Funktionsmenü Einstellung Beschreibung Schaltet die Messung mit dem Cursor aus. Vamp Zeigt den Cursor der Spannungsmessung und das entsprechende Menü an. Freq Zeigt Cursor Frequenzmessung entsprechende Menü an. Quelle Math FFT Zeigt den Kanal für die Messung mit dem Cursor an. Bei Messungen mit dem Cursor können Sie die Position von Cursor 1 mit dem Einstellknopf VERTICAL POSITION von Kanal 1 und die von Cursor 2 mit dem Einstellknopf VERTICAL POSITION von Kanal 2 verändern.
  • Seite 70 Gehen Sie wie folgt vor, um die Frequenzmessung mit dem Cursor durchzuführen: Drücken Sie Cursor-Taste und öffnen Sie das Menü Curs Meas. Drücken Sie die Taste H1. Das Typ-Menü erscheint rechts im Bildschirm. Drücken Sie die Menüauswahltaste F3 und wählen Sie Freq bei Typ. Es erscheinen zwei violett gepunktete Vertikallinien, die auf die entsprechenden Cursor1 und Cursor2 verweisen.

  • Seite 71: Verwenden Der Autoscale-Funktion

    33. Verwenden der Autoscale-Funktion Hierbei handelt es sich um eine sehr nützliche Funktion für Erstanwender, die eine einfache und schnelle Prüfung des Eingangssignals durchführen möchten. Diese Funktion wird zur automatischen Verfolgung von Signalen verwendet, selbst wenn sich die Signale zu jeder Zeit ändern. Mithilfe der Autoscale-Funktion kann das Instrument den Triggermodus, die Spannungsteilung und die Zeitskala automatisch entsprechend des Typs, der Amplitude und der Frequenz der Signale einrichten.
  • Seite 72 Die Wellenform wird nun wie in Abb. 78 dargestellt auf dem Bildschirm angezeigt. Abb. 78 Autoscale-Funktion: Mehrfachperioden-Wellenformen Horizontal-Vertikal Hinweis: 1. Wenn Sie die Autoscale-Funktion aufrufen, flackert alle 0,5 Sekunden ein A oben links im Bildschirm. 2. Im Autoscale-Modus kann das Oszilloskop den “Triggertyp” (Single und Alternate) sowie den “Modus” (Edge, Video) selbst einschätzen.

  • Seite 73: Verwenden Ausführender Tasten

    Verwenden der integrierten Hilfe 1. Drücken Sie die Help-Taste und der Katalog wrd im Bildschirm angezeigt. 2. Drücken Sie Taste H1 oder H2, um ein Hilfethema auszuwählen, oder wählen Sie es mithilfe des M-Drehknopfes. 3. Durch Drücken der Taste H3 können Sie die Einzelheiten zum jeweiligen Thema anzeigen oder drücken Sie einfach auf den M-Drehknopf.

  • Seite 74: Anwendungsbeispiele

    34.2. RUN/STOP: Startet oder stoppt die Wellenformaufnahme. Hinweis: Im Zustand Stop können Sie die vertikale Teilung sowie die horizontale Zeitbasis der Wellenform innerhalb gewisser Grenzen einstellen, d.h. Sie können das Signal in horizontaler oder vertikaler Richtung dehnen. Wenn die horizontale Zeitbasis kleiner order gleich 50 ms ist, kann die horizontale Zeitbasis um 4 Teilungen nach unten ausgeweitet werden.
  • Seite 75 2. Automatische Messung durchführen Das Oszilloskop kann die meisten angezeigten Signale automatisch messen. Gehen Sie wie folgt vor, um Frequenz-, Periode, Mittelwert- und Spitze-Spitze-Werte zu messen: 1. Drücken Sie die Taste Measure, um das Funktionsmenü für die automatische Messung anzuzeigen. 2.
  • Seite 76 35.2. Beispiel 2: Verstärker-Verstärkung in der zu messenden Schaltung Stellen Sie die Tastkopfdämpfung im Menü auf 10X und mit dem Schalter auf dem Tastkopf ebenfalls auf 10X ein. Verbinden Sie CH1 des Oszilloskops mit dem Signaleingang der Schaltung und CH2 mit dem Ausgang. Bedienung Drücken Sie die Taste AUTOSET;...
  • Seite 77 35.3. Beispiel 3: Aufzeichnen eines Einzelsignals Mit dem digitalen Oszilloskop ist es ganz einfach, ein nicht-periodisches Signal wie beispielsweise einen Impuls oder eine Signalspitze usw. aufzuzeichnen. Allerdings stellt sich das allgemeine Problem, wie ein Trigger eingerichtet werden soll, wenn Sie das Signal nicht kennen? Ist z.B. der Impuls ein TTL-Logiksignal, sollten Sie den Triggerpegel auf 2 V einstellen und die Triggerflanke auf die steigende Flanke einstellen.
  • Seite 78 Abb. 81 Aufzeichnen eines Einzelsignals 35.4. Beispiel 4: Analysieren von Signaldetails Die meisten elektronischen Signale weisen Rauschen auf. Dieses Oszilloskop bietet die sehr wichtige Funktion um zu ermitteln, was sich in dem Rauschen befindet, und den Rauschpegel zu reduzieren. Rauschanalyse Der Rauschpegel weist manchmal auf eine Störung in der elektronischen Schaltung hin.
  • Seite 79 Abb. 82 Signal mit Rauschen Signal vom Rauschen trennen Bei der Konzentration auf das Signal selbst ist es wichtig, den Rauschpegel so weit wie möglich zu reduzieren, damit der Benutzer mehr Signaldetails erhält. Die Mittelwertfunktion Average dieses Oszilloskops kann Ihnen dabei helfen.
  • Seite 80 35.5. Beispiel 5: Anwendung der X-Y-Funktion Untersuchen der Phasendifferenz zwischen den Signalen beider Kanäle Beispiel: Testen des Phasenwechsels eines Signals nach dem Durchgang durch eine Schaltung. Der X-Y-Modus ist sehr nützlich für das Prüfen der Phasenverschiebung zweier verbundener Signale. Dieses Beispiel zeigt Ihnen Schritt für Schritt, wie Sie den Phasenwechsel des Signals prüfen, nachdem es einen bestimmten Schaltkreis durchlaufen hat.
  • Seite 81 Auf Grundlage des Ausdrucks sin(q) =A/B oder C/D ist q die Phasenwinkeldifferenz und die Definitionen von A, B, C und D werden im oben gezeigten Schaubild veranschaulicht. Als Ergebnis kann die Phasenwinkeldifferenz ermittelt werden, nämlich q = ± arcsin (A/B ) oder ± arcsin (C/D). Wenn die Hauptachse der Ellipse sich in den Quadranten I und III befindet, sollte sich die ermittelte Phasenwinkeldifferenz in den Quadranten I und IV befinden, d.h.

  • Seite 82: Fehlerbehebung

    36. Fehlerbehebung Das Oszilloskop ist eingeschaltet, aber keine Anzeige erscheint. Prüfen Sie, ob der Strom richtig angeschlossen ist. Prüfen Sie, ob der Netzschalter an der richtigen Position („―“) heruntergedrückt ist. Prüfen Sie, ob die Sicherung neben der Netzeingangsbuchse nicht durchgebrannt ist (die Abdeckung kann mit einem Schlitzschraubendreher aufgehebelt werden).

  • Seite 83: Technische Daten

    Tastkopf Dämpfungsfaktor 1X, 10X, 100X, 1000X Max. Eingangsspannung 400 Vss (DC + ACss) Bandbreiten-Begrenzung Eingang 20 MHz, volle Bandbreite (ausgenommen P 1240) Kanal – 50 Hz: 100 : 1 Kanal-Isolation 10 MHz: 40 : 1 Zeitverzögerung 150 ps zwischen Kanälen (typisch)
  • Seite 84 Dual CH 0.5 S/s ~ 250 MSa/s P 1240 Single CH 0.5 S/s ~ 500 MSa/s Dual CH 0.5 S/s ~ 500 MSa/s P 1245 Single CH 0.5 S/s ~ 1 GSa/s Dual CH 0.5 S/s ~ 1 GSa/s P 1255 Single CH 0.5 S/s ~ 2 GSa/s...
  • Seite 85 5 ns/div～100 s/div, P 1240 step by 1～2～5 2 ns/div～100 s/div, P 1245 step by 1～2～5 2 ns/div～100 s/div, P 1255 step by 1～2～5 Scan Geschwindigkeit (S/div) 1 ns/div～100 s/div, P 1260 step by 1～2～5 Horizontales 1 ns/div～100 s/div, P 1270 System step by 1～2～5...
  • Seite 86 Cursor ∆V und ∆T zwischen den Cursorn Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Automatische Vrms, Overshoot, Preshoot, Freq, Period, Rise Messfunktionen Time, Fall Time, Delay A→B , Delay A→B +Width, -Width, +Duty, -Duty Mathematische Wellenform ＋, -, *, / ,FFT Messung Wellenform Speicher 15 Wellenformen...

  • Seite 87: Wartung, Reinigung Und Reparatur

    37.2. Allgemeine technische Daten 37.2.1. Anzeige Anzeige-Typ 8” Farb-LCD (Liquid Crystal Display) Anzeige-Auflösung 800 (Horizontal) × 600 (Vertikal) Pixel Anzeige-Farben 65536 Farben, TFT-Bildschirm 37.2.2. Ausgang der Tastkopf-Kompensation Ausgangsspannung (Typisch ) ca. 5 Vss, ≥1 MΩ. Frequenz (Typisch ) Rechteckfrequenz 1 KHz 37.2.3.
  • Seite 88 Warnung: Stellen Sie sicher, dass das Gerät vollständig trocken ist, bevor Sie es wieder in Betrieb nehmen. Anderenfalls besteht die Gefahr von Kurzschlüssen oder Stromschlägen. HINWEIS: ® Bitte installieren Sie die mitgelieferte Software inklusive aller USB-Treiber, bevor Sie das PeakTech Oszilloskop mit Ihrem PC verbinden. Installation der Software ®...
  • Seite 89 Hinweise zur Batterie Abb. 86 Batteriezustandsanzeige Laden des Oszilloskops Schließen Sie das Netzkabel an eine Stromquelle an. Schalten Sie das Gerät mit dem Netzschalter ― ○ auf der linken Geräteseite ein (vergewissern Sie sich, dass die “―”-Seite heruntergedrückt wird). Leuchtet die Batteriezustandsanzeige auf dem Bedienfeld gelb, wird die Batterie aufgeladen.

  • Seite 90: Gesetzlich Vorgeschriebene Hinweise Zur Batterieverordnung

    Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten-,...
  • Seite 91 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 10/2015/Th./Ba. -90-...

  • Seite 92: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EG (Electromagnetic Compatibility) and 2006/95/EG (Low Voltage) as amended by 2004/22/EG (CE-Marking). Overvoltage category II; pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.

  • Seite 93: Safety Terms And Symbols

    * Do not store the meter in a place of explosive, inflammable substances. * Do not modify the equipment in any way * Do not place the equipment face-down on any table or work bench to prevent damaging the controls at the front.

  • Seite 94: General Characteristics

    3. General Characteristics PeakTech PeakTech PeakTech PeakTech PeakTech PeakTech Modell 1240 1245 1255 1260 1270 1275 Bandwidth 60 MHz 100 MHz 100 MHz 200 MHz 300 MHz 300 MHz Sample rate 500 MSa/s 1 GSa/s 2 GSa/s 2 GSa/s 2,5 GSa/s...
  • Seite 95 Fig. 1 Power on/off Display area Power indication light Green light: Indicating Oscilloscope connects with AC Power, and the battery is in full (if there is battery inside Oscilloscope). Yellow light: Indicating Oscilloscope connect with AC Power and the battery is in charging (if there is battery inside Oscilloscope).
  • Seite 96 3.3. Left side panel Fig. 2 Left side panel Power switch:“―” represents power ON; “○” represents power OFF. AC power input jack 3.4. Right side panel Fig. 3 Right side panel 1. USB Host port: It is used to transfer data when external USB equipment connects to the oscilloscope regarded as “Host equipment”.
  • Seite 97 3.5. Rear Panel Fig. 4 Rear Panel The port of trigger signal output & Pass/Fail output Handle Air vents Foot stool (can adjust the tilt angle of the oscilloscope) Ground connection -96-...
  • Seite 98 3.6. Control (key and knob) area Fig. 5 Keys Overview Menu option setting: H1~H5 Menu option setting: F1~F5 Menu off : turn off the menu M knob(Multipurpose knob) Function key area: Total 12 keys Vertical control area with 3 keys and 4 knobs. “CH1 MENU”...
  • Seite 99 3.7. User interface introduction Fig. 6 Illustrative Drawing of Display Interfaces Waveform Viewing Area. The Trigger State indicates the following information: Auto: The oscilloscope is under the Automatic mode and is collecting the waveform under the non-trigger state. Trig: The oscilloscope has already detected a trigger signal and is collecting the after-triggering information.

  • Seite 100: How To Implement The General Inspection

    The frequency of the trigger signal of CH2. It indicates the current function menu. 18/19. It shows the selected trigger type: Rising edge triggering Falling edge triggering Video line synchronous triggering Video field synchronous triggering The reading shows the trigger level value of the corresponding channel. The reading shows the window time base value.
  • Seite 101 Check the Accessories The supplied accessories have been already described in the Appendix B “Accessories” of this Manual. You can check whether there is any loss of accessories with reference to this description. If it is found that there is any accessory lost or damaged, please get in touch with the distributor of Lilliput responsible for this service or the Lilliput’s local offices.

  • Seite 102: How To Implement The Probe Compensation

    Fig. 7 Auto set Check CH2 by repeating Step 2 and Step 3. 5. How to Implement the Probe Compensation When connect the probe with any input channel for the first time, make this adjustment to match the probe with the input channel.

  • Seite 103: How To Set The Probe Attenuation Coefficient

    Repeat the steps mentioned if necessary. Fig. 9 Adjust Probe 6. How to Set the Probe Attenuation Coefficient The probe has several attenuation coefficients, which will influence the vertical scale factor of the oscilloscope. To change or check the probe attenuation coefficient in the menu of oscilloscope: Press the function menu button of the used channels (CH1 MENU or CH2 MENU).

  • Seite 104: How To Implement Self-Calibration

    7. How to Implement Self-calibration The self-calibration application can make the oscilloscope reach the optimum condition rapidly to obtain the most accurate measurement value. You can carry out this application program at any time, but when the range of variation of the ambient temperature is up to or over 5 ° C, this program must be executed. For the performing of the self-calibration, all probes or wires should be disconnected with the input connector first.

  • Seite 105: Introduction To The Horizontal System

    Vertical offset back to 0 shortcut key Turn the VERTICAL POSITION knob to change the vertical display position of channel and press the position knob to set the vertical display position back to 0 as a shortcut key, this is especially helpful when the trace position is far out of the screen and want it to get back to the screen center immediately.

  • Seite 106: Introduction To The Trigger System

    Use the “HORIZONTAL POSITION” knob to adjust the horizontal position of the signal in the waveform window. The “HORIZONTAL POSITION” knob is used to control the triggering displacement of the signal or for other special applications. If it is applied to triggering the displacement, it can be observed that the waveform moves horizontally with the knob when you rotate the “HORIZONTAL POSITION”...

  • Seite 107: How To Set The Vertical System

    Press the “Force” button to force a trigger signal, which is mainly applied to the “Normal” and “Single” trigger modes. 11. How to Set the Vertical System The VERTICAL CONTROLS includes three menu buttons such as CH1 MENU, CH2 MENU and Math, and four knobs such as VERTICAL POSITION, VOLTS/DIV (one group for each of the two channels).
  • Seite 108 The description of the Channel Menu is shown as the following list: Function Menu Setting Description Unblock the AC and DC components in the input signal. Coupling Block the DC component in the input signal. GROUND The Input signal is interrupted. The waveform is displayed normally.
  • Seite 109 11.3. Regulate the probe attenuation. In order to match the attenuation coefficient of the probe, it is required to adjust the attenuation ration coefficient of the probe through the operating menu of the Channel accordingly (see “6. How to set the Probe Attenation Coefficient”...
  • Seite 110 11.4. Setting of Waveform Inverted Waveform inverted: the displayed signal is turned 180 degrees against the phase of the earth potential. Taking the Channel 1 for example, the operation steps are shown as follows: Press the CH1 MENU button and get access to the CH1 SETUP menu. Press the H2 menu selection button and select ON for Inverted item.
  • Seite 111 11.5. Setting of Band Limit (only P 1245/1255/1260) When high frequency components of a waveform are not important to its analysis, the bandwidth limit control can be used to reject frequencies above 20 MHz. Taking the Channel 1 for example, the operation steps are shown as below: 1.
  • Seite 112 The corresponding FCL (Functional Capabilities List) of the Waveform Calculation: Function Menu Setting Description Factor1 Select the signal source of the factor1 Dual Wfm Math Sign + - * / Select the sign of mathematical manipulation Factor 2 Select the signal source of the factor2 Select CH1 as FFT source.

  • Seite 113: Using Fft Function

    13. Using FFT function The FFT (fast Fourier transform) math function mathematically converts a time-domain waveform into its frequency components. It is very useful for analyzing the input signal on Oscilloscope. You can match these frequencies with known system frequencies, such as system clocks, oscillators, or power supplies. FFT in this oscilloscope can transform 2048 points of the time-domain signal into its frequency components and the final frequency contains 1024 points ranging from 0Hz to Nyquist frequency.
  • Seite 114 This is a very good window for resolving frequencies that are very close to the same value with somewhat improved amplitude accuracy over the rectangle window. It has a slightly better frequency resolution than the Hamming Hanning. Use Hamming for measuring sine, periodic and narrow band random noise.
  • Seite 115 Fig. 22 Hamming window Fig. 23 Hanning window Fig. 24 Blackman window -114-...
  • Seite 116 13.2. Notes for using FFT * If desired, use the zoom feature to magnify the FFT waveform. * Use the default dB scale to see a detailed view of multiple frequencies, even if they have very different amplitudes. Use the Vrms scale to see an overall view of how all frequencies compare to each other. * Signals that have a DC component or offset can cause incorrect FFT waveform component magnitude values.
  • Seite 117 Fig. 25 Information about Vertical Position 15. How to Set the Horizontal System The HORIZONTAL CONTROLS includes the HORIZ MENU button and such knobs as HORIZONTAL POSITION and SEC/DIV. HORIZONTAL POSITION knob: this knob is used to adjust the horizontal positions of all channels (include those obtained from the mathematical manipulation), the analytic resolution of which changes with the time base.
  • Seite 118 16. Main Time Base Press the H1 menu selection button and choose Main. In this case, the HORIZONTAL POSITION and SEC/DIV knobs are used to adjust the main window. The display in the screen is shown as Fig. 27. Fig. 27 Main Time Base 17.

  • Seite 119: How To Set The Trigger System

    18. Window Expansion Press the H3 menu selection button and choose Zoom. As a result, the window area defined by two cursors will be expanded to the full screen size (see Fig. 29). Fig. 29 Zoom Window 19. How to set the Trigger System Trigger determines when Oscilloscope starts to acquire data and waveform display.
  • Seite 120 19.1. Trigger Control The oscilloscope provides two trigger types: single trigger and alternate trigger. Single trigger: Use a trigger level to capture stable waveforms in two channels simultaneously. Alternate trigger: Trigger on non-synchronized signals. The Single Trigger and Alternate Trigger menus are described respectively as follows: Single trigger Single trigger has four modes: edge trigger, video trigger, slope trigger and pulse trigger.
  • Seite 121 Edge menu list: MENU SETTINGS INSTRUCTION Single Mode Edge Set vertical channel trigger type as edge trigger. Select CH1 as trigger signal. Select CH2 as trigger signal. Source Select Ext-trigger as trigger signal EXT/5 Select attenuated Ext TRIG/5 as trigger signal. AC Line Select power line as trigger signal.
  • Seite 122 Line Synchronic trigger in video line Field Synchronic trigger in video field Sync Synchronic trigger in video odd filed Even Synchronic trigger in video even field Line NO. Synchronic trigger in designed video line, turn the M knob to set the line number Auto Acquire waveform even no trigger occurred Mode...
  • Seite 123 4. Pulse Width Trigger Pulse trigger occurs according to the width of pulse. The abnormal signals can be detected through setting up the pulse width condition. The Pulse Width Trigger Menu is shown as Fig. 33. Fig. 33 Pulse Width Trigger menu Pulse Width Trigger menu list MENU SETTING...
  • Seite 124 6. Alternate trigger (Trigger mode: Edge) Alternate trigger (Trigger Type: Edge) Menu is shown as Fig. 34. Fig. 34 Alternate trigger (Trigger Type: Edge) Menu Alternate trigger (Trigger Type: Edge) Menu list: MENU SETTING INSTRUCTION Alternate Mode Edge Set vertical channel trigger type as edge trigger. Select CH1 as the trigger source.
  • Seite 125 Alternate trigger (Trigger Type: video) Menu list: MENU SETTING INSTRUCTION Alternate Mode Video Set vertical channel trigger type as video trigger. Select CH1 as the trigger source. Source Select CH2 as the trigger source. NTSC Modu Select video modulation SECAM Line Synchronic trigger in video line.
  • Seite 126 9. Alternate trigger (Trigger Mode: Pulse) Alternate trigger (Trigger Type: Pulse) Menu is shown as Fig. 37. Fig. 37 Alternate trigger (Trigger Type: Pulse) Menu Alternate trigger (Trigger Type: Pulse) menu list: MENU SETTING INSTRUCTION Alternate Pulse Set vertical channel trigger type as pulse trigger. Mode Select CH1 as the trigger source.
  • Seite 127 * AC Line: AC power can be used to display signals related to the power line frequency, such as lighting equipment and power supply devices. The oscilloscope gets triggered on its power cord, so you do not have to input an AC trigger signal. When AC Line is selected as trigger source, the oscilloscope automatically set coupling to DC, set trigger level to 0V.

  • Seite 128: How To Implement Sampling Setup

    20. How to Implement Sampling Setup Press the Acquire button and the menu is displayed in the screen, shown as Fig. 38. Fig. 38 ACQU MODE Menu The description of the Acqu Mode Menu is shown as follows: Function Menu Setting Description Sample...
  • Seite 129 Fig. 39 Peak Detect mode, under which the burrs on the falling edge of the square wave, can be detected and the noise is heavy. Fig. 40 Common ACQU Mode display, in which no burr can be detected. Fig. 41 The displayed waveform after the noise is removed under the Average Mode, in which the average number of 16 is set.

  • Seite 130: How To Set The Display System

    21. How to Set the Display System Push down the Display button and the menu displayed in the screen is shown as Fig. 42. Fig. 42 Display Set Menu The description of the Display Set Menu is shown as follows: Function Menu Setting Description...
  • Seite 131 Fig. 44 Display in Dots form 22. Persist When the Persist function is used, the persistence display effect of the picture tube oscilloscope can be simulated. The reserved original data is displayed in fade color and the new data is in bright color. Press the H2 button, the Persist menu will display at the right of screen.
  • Seite 132 23. XY Format This format is only applicable to Channel 1 and Channel 2. After the XY display format is selected, Channel 1 is displayed in the horizontal axis and Channel 2 in the vertical axis; the oscilloscope is set in the un-triggered sample mode: the data are displayed as bright spots.
  • Seite 133 24. Cymometer It is a 6-digit cymometer. The cymometer can measure frequencies from 2Hz to the full bandwidth. Only if the measured channel has triggering signal and in Edge mode, it can measure frequency correctly. In the Single trigger mode, it is a one channel cymometer and it can only measure the frequency of the triggering channel. In the ALT trigger mode, it is a two channel cymometer and it can measure the frequency of two channels.
  • Seite 134 (see “Record Length Storage External Menu” on page 126). The file name is editable. ® The waveform file could be open by PeakTech waveform analysis software (on the supplied CD). When the type is Setting, the menu shows as following: Setting1 Setting …..
  • Seite 135 27. Save and Recall the Waveform This oscilloscope can store 15 waveforms, which can be displayed with the current waveform at the same time. The stored waveform called out cannot be adjusted. In order to save the waveform of the CH1 into the address 1, the operation steps should be followed: Saving: Press the H1 button, the Type menu will display at the left of screen, turn the M knob to choose Wave for Type.
  • Seite 136 After the USB disk is installed, press the Save panel button, the save menu is displayed at the bottom of the screen. Press the H1 button, the Type menu will display at the left of screen, turn the M knob to choose Image for Type.
  • Seite 137 Record menu shows as follows: Menu Setting Instruction Close wave record function Record Set record menu Mode Playback Set playback menu Storage Set storage menu End frame Turn the M knob to select the number of frames to record (1 ~ 1000) Record mode FrameSet Turn the M knob to select the interval between recorded...
  • Seite 138 Playback: Play back the wave recorded or saved. Playback menu shows as follows: Menu Setting Instruction Start frame Turn the M knob to select the number of start frame to playback (1 ~ 1000) End frame Turn the M knob to select the number of end frame to playback Playback Mode (1 ~ 1000) FrameSet...
  • Seite 139 Fig. 52 Wave Storage To use wave record function, do as follows: Press Save button. Press H1 button, turn the M knob to choose Record. Press H2 button. In the Mode menu, press F2 button to choose Record. Press H3 button. In the Frame Set menu, press F1 button and turn the M knob to set End frame; press F2 button and turn the M knob to select the interval between recorded frames.
  • Seite 140 The description of Configuration Menu is shown as the follows: Function Menu Setting Description Chinese language English Choose the display language of the operating system. Others Display On/Off the date display Hour Min Setting Hour/Minute Set Time Day Month Setting Date/Month Year Setting Year Lock all keys.
  • Seite 141 The description of Adjust Menu is shown as the follows: Function Menu Setting Description Self Cal Carry out the self-calibration procedure. Default Call out the factory settings. Do Self Cal (Self-Calibration) The self-calibration procedure can improve the accuracy of the oscilloscope under the ambient temperature to the greatest extent.
  • Seite 142 Function Menu Setting Description Enable Control enable switch operate Operate Control operate switch Pass Signal tested corresponds with the rule Fail Signal tested not correspond with the rule Output Beep Beep when it satisfies the rule Stop Stop once satisfying the rule Info Control the display status of info frame Select source CH1, CH2 or Math...
  • Seite 143 Fig. 58 Pass/Fail test Note: When Pass/Fail is ON, if XY or FFT is ready to run, then Pass/Fail will be closed; under the mode of XY or FFT, Pass/Fail is unable. Under the mode of Factory, Auto Scale and Auto Set, Pass/Fail will be closed. When no save setting left in the rule save, tip will be given to show “NO RULE SAVED”.
  • Seite 144 27.2.6. LAN Set Using the LAN port, the oscilloscope can be connected with a computer directly, or through the router to connect. The network parameters can be set in the menu below. Press the Utility button and turn the M knob to select the LAN Set to go to the following menu. Fig.
  • Seite 145 Fig. 61 ® Set the network parameters of the PeakTech Oscilloscope Software. Run the software on the computer, choose the “Ports-settings” of the “Communications” menu item. Set “Connect using” to LAN. About the IP, the first three bytes is same as the IP in the step (2), the last byte should be different.
  • Seite 146 Set the network parameters of the oscilloscope. In the oscilloscope, press the Utility button and press H1 button, turn the M knob to select the LAN Set; press the H2 button, the set menu is displayed on the right. Set the IP and the Port to the same value as the “Ports-settings”...
  • Seite 147 Fig. 64 ® Set the network parameters of the PeakTech Oscilloscope Software. Run the software on the computer; choose the “Ports-settings” of the “Communications” menu item. Set “Connect using” to LAN. About the IP, the first three bytes is same as the IP in the step (2), the last byte should be different.
  • Seite 148 Set the network parameters of the oscilloscope. In the oscilloscope, press the Utility button and press H1 button, turn the M knob to select the LAN Set; press the H2 button, the set menu is displayed on the right. Set the IP and the Port to the same value as the “Ports-settings”...

  • Seite 149: How To Measure Automatically

    28. How to Measure Automatically Press the Measure button to display the menu for the settings of the Automatic Measurements. The oscilloscopes provide 20 parameters for auto measurement, including Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B ,+Width, -Width, +Duty, -Duty.
  • Seite 150 29. Measure The measured values can be detected on each channel simultaneously. Only if the waveform channel is in the ON state, the measurement can be performed. The automatic measurement cannot be performed in the following situation: 1) On the saved waveform. 2) On the mathematical waveform. 3) On the XY format. 4) On the Scan format.
  • Seite 151 30. The automatic measurement of voltage parameters The oscilloscopes provide automatic voltage measurements including Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot and Preshoot. Fig. 69 below shows a pulse with some of the voltage measurement points. Fig. 69 Vpp: Peak-to-Peak Voltage.

  • Seite 152: How To Measure With Cursors

    30.1. The automatic measurement of time parameters The oscilloscopes provide time parameters auto-measurements include Frequency, Period, Rise Time, Fall Time, +Width, -Width, Delay 1→2 , Delay 1→2 , +Duty and -Duty. Fig. 70 shows a pulse with some of the time measurement points. Fig.
  • Seite 153 The description of the cursor measurement menu is shown as the following table: Function Menu Setting Description Switch off the cursor measurement. Type Voltage Display the voltage measurement cursor and menu. Time Display the time measurement cursor and menu. Display the channel generating the waveform to which the cursor Source measurement will be applied.
  • Seite 154 Carry out the following operation steps for the time cursor measurement of the channel CH1: Press Cursor and recall the Cursor Measure menu. Press the H2 button and choose CH1 for Source. Press the H1 button, the Type menu will display at the right of the screen. Press the F3 button to select Time for Type, with two purple dotted lines displayed along the vertical direction of the screen, which indicating Cursor 1 and Cursor 2.
  • Seite 155 32. The Cursor Measurement for FFT model Press the Cursor button to display the cursor measurement function menu (CURS MEAS) in the screen, which includes Vamp Measurement and Freq Measurement at the mode of FFT, shown as Fig. 74. Fig. 74 CURS MEAS Menu The description of the cursor measurement menu is shown as the following table: Function Menu Setting...
  • Seite 156 Fig. 75 wave of Vamp cursor measurement Carry out the following operation steps for the Freq cursor measurement: Press Cursor and recall the Cursor Measure menu. Press the H1 button, the Type menu will display at the right of the screen. Press the F3 button to select Freq for Type, with two purple dotted lines displayed along the vertical direction of the screen indicating the corresponding Cursor 1 and Cursor 2.

  • Seite 157: How To Use Autoscale

    33. How to use Autoscale The function is applied to follow-up signals automatically even if the signals change at any time. Autoscale enables the instrument to set up trigger mode, voltage division and time scale automatically according to the type, amplitude and frequency of the signals. Fig.
  • Seite 158 Then the wave is displayed in the screen, shown as Fig. 78. Fig. 78 Autoscale Horizontal- Vertical multi-period waveforms Note: 1. Entering into Autoscale function and the A flicker will be at the top left of the screen. (flicker every 0.5 second) 2.

  • Seite 159: How To Use Executive Buttons

    34. How to Use Executive Buttons Executive Buttons include Autoset, Run/Stop, Single, Copy. 34.1. Autoset This button is used for the automatic setting of all control values of the instrument to generate the waveform suitable for observation. Press the Autoset button and the oscilloscope will perform the fast automatic measurement of the signal.
  • Seite 160 34.4. Copy This button is the shortcut of saving function of the Save function menu. Pressing this button is equal to the Save option in the Save function menu. The current waveform or the display creen could be saved according to the setting of the Save function menu.
  • Seite 161 Fig. 79 Waveform of Automation Measurement 35.2. Example 2 Gain of the Amplifier in the Metering Circuit Set the probe menu attenuation coefficient as 10X and that of the switch in the probe as 10X (see “6. How to the Probe Attenuation Coefficient” on page 101). Connect the oscilloscope CH1 channel with the circuit signal input end and the CH2 channel to the output end.
  • Seite 162 Fig. 80 Waveform of Gain Measurement 35.3. Example 3: Capture the Single Signal The digital storage oscilloscope takes the lead in providing the convenience capturing of such non-periodic signals as pulse and burr, etc. If you intent to capture a single signal, you can not set the trigger level and the trigger edge unless you have particular priori knowledge of this signal.
  • Seite 163 15. If the Trigger State Indicator at the top of the screen does not indicate Ready, push down the Run/Stop button and start acquiring, waiting the emergence of the signal in conformity with the trigger conditions. If a signal reaches to the set trigger level, one sampling will be made and then displayed in the screen. With this function, any random occurrence can be captured easily.
  • Seite 164 Fig. 82 Waveform of the Signal Containing Noises Separate Noises from the Signal When analyze the waveform of a signal, you should remove the noise in it. For the reduction of the random noise in the oscilloscope display, please operate the instrument according to the following steps: Press the Acquire button to display the Acquire menu.
  • Seite 165 35.5. Example 5: Application of X-Y Function Examine the Phase Difference between Signals of two Channels Example: Test the phase change of the signal after it passes through a circuit network. Connect the oscilloscope with the circuit and monitor the input and output signals of the circuit. For the examination of the input and output of the circuit in the form of X-Y coordinate graph, please operate according to the following steps: Set the probe menu attenuation coefficient for 10X and that of the switch in the probe for 10X (see “6.
  • Seite 166 35.6. Example 6: Video Signal Trigger Observe the video circuit of a television, apply the video trigger and obtain the stable video output signal display. Video Field Trigger For the trigger in the video field, carry out operations according to the following steps: 1.

  • Seite 167: Troubleshooting

    36. Troubleshooting Oscilloscope is powered on but no Display. * Check whether the power connection is connected properly. * Check whether the power switch is pushed down to the designated position. * Check whether the fuse which is beside the AC power input jack is blew (the cover can be pried open with a straight screwdriver).

  • Seite 168: Technical Specifications

    1MΩ±2%, in parallel with 10pF±5pF Probe attenuation factor 1X, 10X, 100X, 1000X Max. input voltage 400V (PK-PK) (DC + AC PK-PK) Bandwidth limit Input 20MHz, full bandwidth (except P 1240) 50Hz: 100 : 1 Channel–channel isolation 10MHz: 40 : 1 Time delay between 150ps...
  • Seite 169 Dual CH 0.5 Sa/s ~ 250 MSa/s P 1240 Single CH 0.5 Sa/s ~ 500 MSa/s Dual CH 0.5 Sa/s ~ 500 MSa/s P 1245 Single CH 0.5 Sa/s ~ 1 GSa/s Dual CH 0.5 Sa/s ~ 1 GSa/s P 1255 Single CH 0.5 Sa/s ~ 2 GSa/s...
  • Seite 170 5 ns/div ~ 100 s/div, P 1240 step by 1 ~ 2 ~ 5 2 ns/div ~ 100 s/div, P 1245 step by 1 ~ 2 ~ 5 1 ns/div ~ 100 s/div, P 1255 Scanning speed step by 1 ~ 2 ~ 5...

  • Seite 171: Communication Port

    Cursor V and T between cursors Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Automatic Time, Delay A→B , DelayA→B , +Width, -Width, +Duty, -Duty Measurement Waveform Math ＋, －, *, / ,FFT Waveform storage 15 waveforms Bandwidth...
  • Seite 172 37.2. General Technical Specifications 37.2.1. Display Display Type 8” Colored LCD (Liquid Crystal Display) Display Resolution 800 (Horizontal) × 600 (Vertical) Pixels Display Colors 65536 colors, TFT screen 37.2.2. Output of the Probe Compensator Output Voltage (Typical ) About 5 V, with the Peak-to-Peak voltage equal to or greater than 1 MΩ...
  • Seite 173 38.2. Appendix B: Maintenance, Cleaning and Repairing General Maintenance Please don't store or put the instrument in the place where the liquid crystal display will be directly exposed to the sunlight for a long time. Caution: The instrument or probe should not be stained with the spraying agent, liquid and solvent to avoid any damage to it.
  • Seite 174 38.4. Charging the oscilloscope Connect the power cord to a power source. Turn on the Power Switch Button ― ○ on the left side (make sure the “―” side is pressed down). Yellow light of the indicator on the front panel means the battery is being charged.
  • Seite 175 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 10/2015/Th./Ba. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
