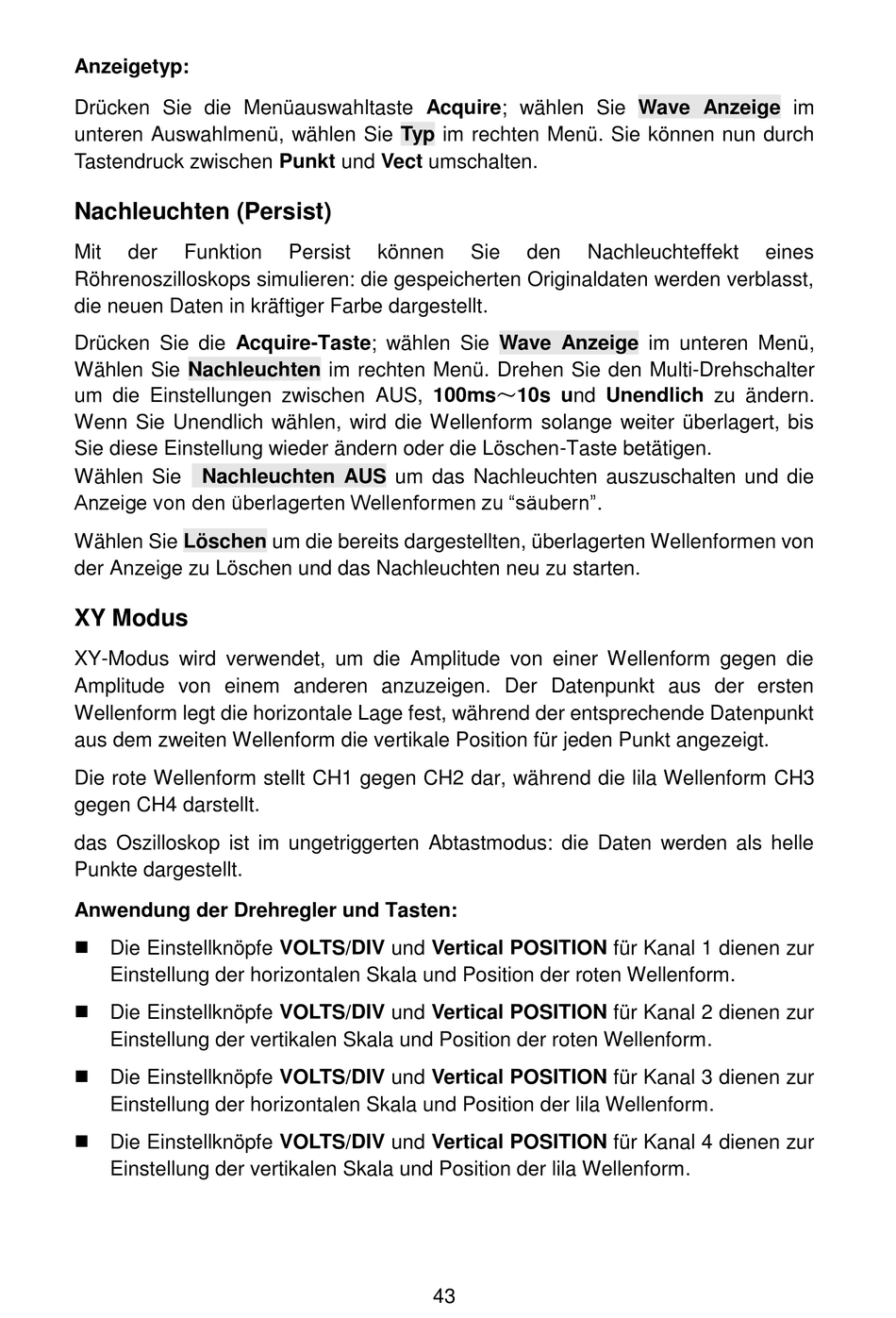

Anzeigetyp:
Drücken Sie die Menüauswahltaste Acquire; wählen Sie Wave Anzeige im
unteren Auswahlmenü, wählen Sie Typ im rechten Menü. Sie können nun durch
Tastendruck zwischen Punkt und Vect umschalten.

Nachleuchten (Persist)

Mit der Funktion
Röhrenoszilloskops simulieren: die gespeicherten Originaldaten werden verblasst,
die neuen Daten in kräftiger Farbe dargestellt.
Drücken Sie die Acquire-Taste; wählen Sie Wave Anzeige im unteren Menü,
Wählen Sie Nachleuchten im rechten Menü. Drehen Sie den Multi-Drehschalter
um die Einstellungen zwischen AUS, 100ms～10s und Unendlich zu ändern.
Wenn Sie Unendlich wählen, wird die Wellenform solange weiter überlagert, bis
Sie diese Einstellung wieder ändern oder die Löschen-Taste betätigen.
Wählen Sie Nachleuchten AUS um das Nachleuchten auszuschalten und die
Anzeige von den überlagerten Wellenformen zu "säubern".
Wählen Sie Löschen um die bereits dargestellten, überlagerten Wellenformen von
der Anzeige zu Löschen und das Nachleuchten neu zu starten.
XY Modus
XY-Modus wird verwendet, um die Amplitude von einer Wellenform gegen die
Amplitude von einem anderen anzuzeigen. Der Datenpunkt aus der ersten
Wellenform legt die horizontale Lage fest, während der entsprechende Datenpunkt
aus dem zweiten Wellenform die vertikale Position für jeden Punkt angezeigt.
Die rote Wellenform stellt CH1 gegen CH2 dar, während die lila Wellenform CH3
gegen CH4 darstellt.
das Oszilloskop ist im ungetriggerten Abtastmodus: die Daten werden als helle
Punkte dargestellt.
Anwendung der Drehregler und Tasten:
 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 1 dienen zur
Einstellung der horizontalen Skala und Position der roten Wellenform.
 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 2 dienen zur
Einstellung der vertikalen Skala und Position der roten Wellenform.
 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 3 dienen zur
Einstellung der horizontalen Skala und Position der lila Wellenform.
 Die Einstellknöpfe VOLTS/DIV und Vertical POSITION für Kanal 4 dienen zur
Einstellung der vertikalen Skala und Position der lila Wellenform.
Persist können
43
Sie den Nachleuchteffekt eines
