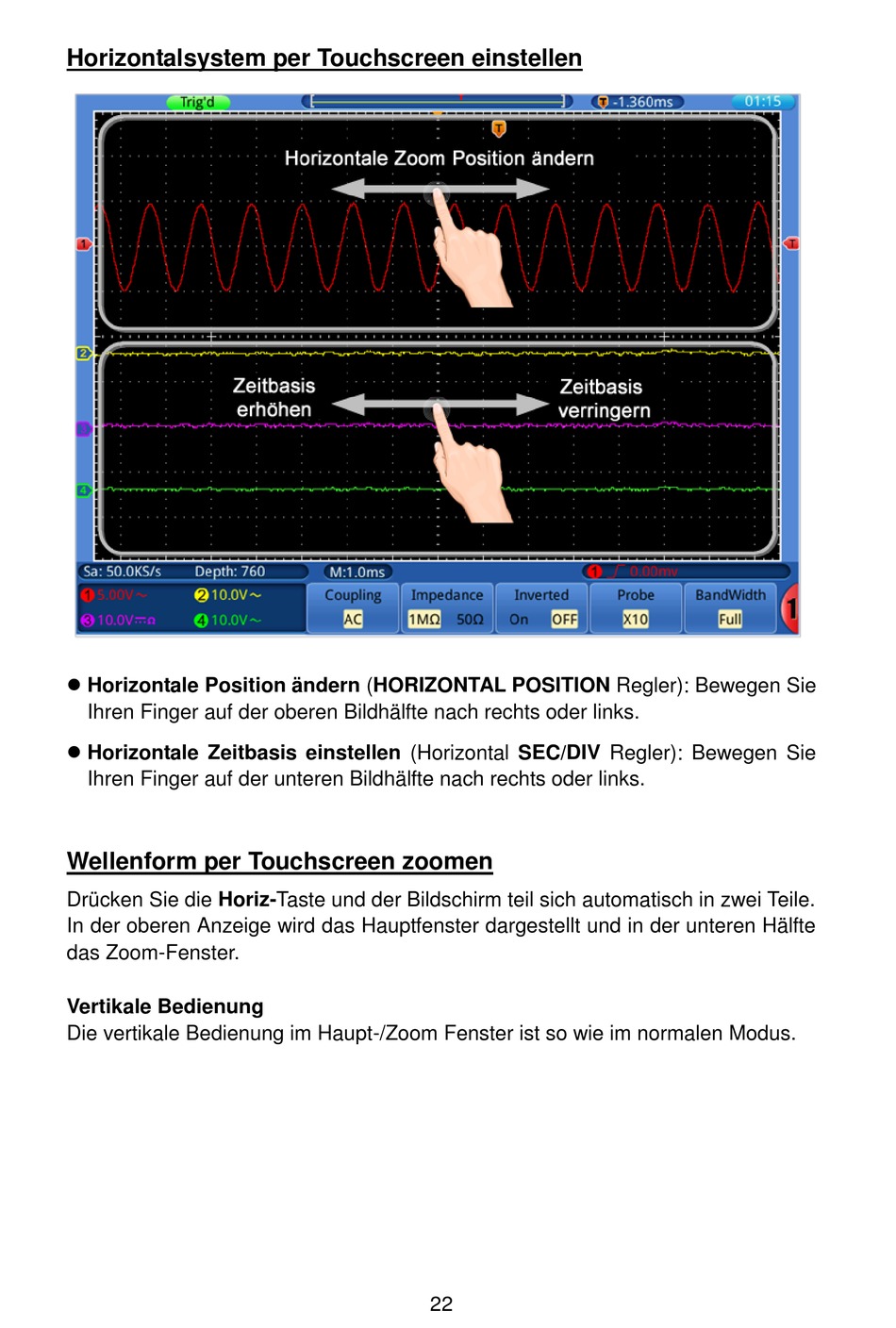

Horizontalsystem per Touchscreen einstellen

 Horizontale Position ändern (HORIZONTAL POSITION Regler): Bewegen Sie
Ihren Finger auf der oberen Bildhälfte nach rechts oder links.
 Horizontale Zeitbasis einstellen (Horizontal SEC/DIV Regler): Bewegen Sie
Ihren Finger auf der unteren Bildhälfte nach rechts oder links.

Wellenform per Touchscreen zoomen

Drücken Sie die Horiz-Taste und der Bildschirm teil sich automatisch in zwei Teile.
In der oberen Anzeige wird das Hauptfenster dargestellt und in der unteren Hälfte
das Zoom-Fenster.
Vertikale Bedienung
Die vertikale Bedienung im Haupt-/Zoom Fenster ist so wie im normalen Modus.
