Rückseite
1. USB Host Anschluss: Wird verwendet, um Daten zu übertragen, wenn ein
externes, an das Oszilloskop angeschlossenes USB-Gerät als "Host-Gerät"
angesehen wird (USB-Stick). Beispiel: Speicher Sie Bilder (Screenshots) oder
Wellenformen direkt auf USB per „Copy"-Taste.
2. USB Device Anschluss: Wird verwendet um Daten zu einem Computer zu
übertragen. Das Oszilloskop wird als "Slave-Gerät" angesehen und im
Gerätemanager erkannt.
3. VGA Anschluss: Um das Oszilloskop an einen Bildschirm oder Projektor als
VGA-Ausgang anzuschließen.
4. LAN port: Der RJ-45 Netzwerkanschluss, der zum Anschluss des Oszilloskops
an einen Computers verwendet werden kann, um z.B. das Oszilloskop in ein
bestehendes Netzwerk zu integrieren.
5. PASS/FAIL oder
Triggersignal-Ausgang oder Pass/Fail-Eingang
6. Netzeingangsbuchse: Spannungsversorgungsbuchse für Kaltgerätestecker.
7. Tragegriff

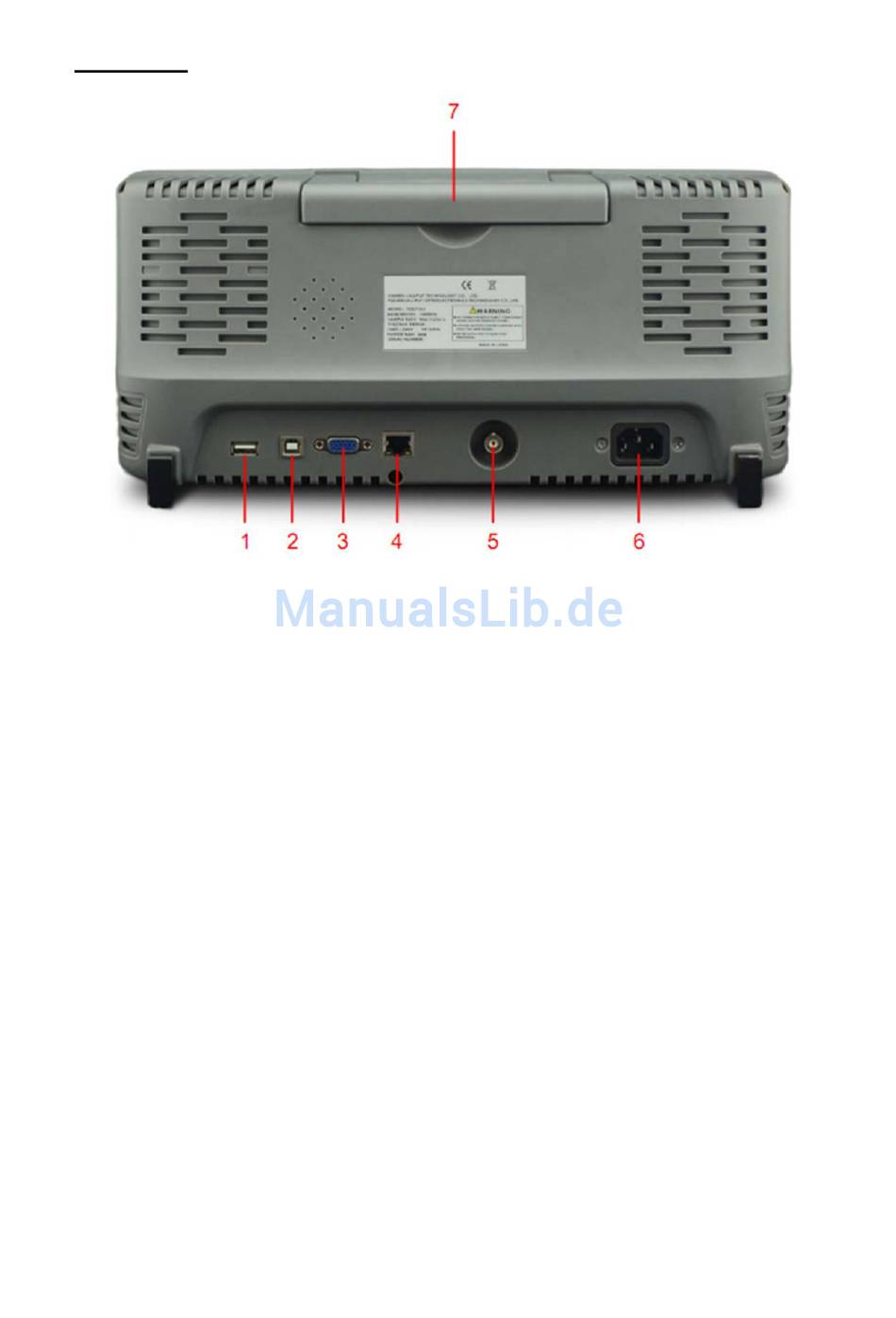

Bild 0-2 Rückansicht
Trigger Anschlussbuchse:
