3. Drücken Sie die "Autoset"-Taste.
Das Rechtecksignal mit einer Frequenz von 1 KHz und einem 5V SS-Wert wird
in einigen Sekunden angezeigt (Bild 0-5).
Prüfen Sie die Kanäle CH2, CH3 und CH4 durch Wiederholung dieser Schritte.

Tastkopfkompensation

Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden,
müssen Sie den Tastkopf an den Eingangskanal anpassen. Ein nicht oder falsch
kompensierter Tastkopf ergibt Messfehler. Führen Sie die Tastkopfkompensation
wie folgt durch:
1. Stellen Sie den Dämpfungsfaktor des Tastkopfes im Menü auf 10X, stellen
Sie den Schalter am Tastkopf ebenfalls auf 10X und schließen Sie den
Tastkopf an Kanal 1 an. Stellen Sie bei Verwendung der Hakenspitze sicher,
dass diese sicher mit dem Tastkopf verbunden bleibt. Verbinden Sie die
Tastkopfspitze mit dem Signalstecker des Tastkopfkompensators und
verbinden Sie die Klemme des Referenzkabels mit der Erdungsklemme des
Tastkopfkompensators; drücken Sie dann die Taste AUTOSET.
2. Prüfen Sie die angezeigten Wellenformen und justieren Sie den Tastkopf,
bis eine korrekte Kompensation erreicht ist (Bild 0-6 Bild 0-7).
Überkompensiert

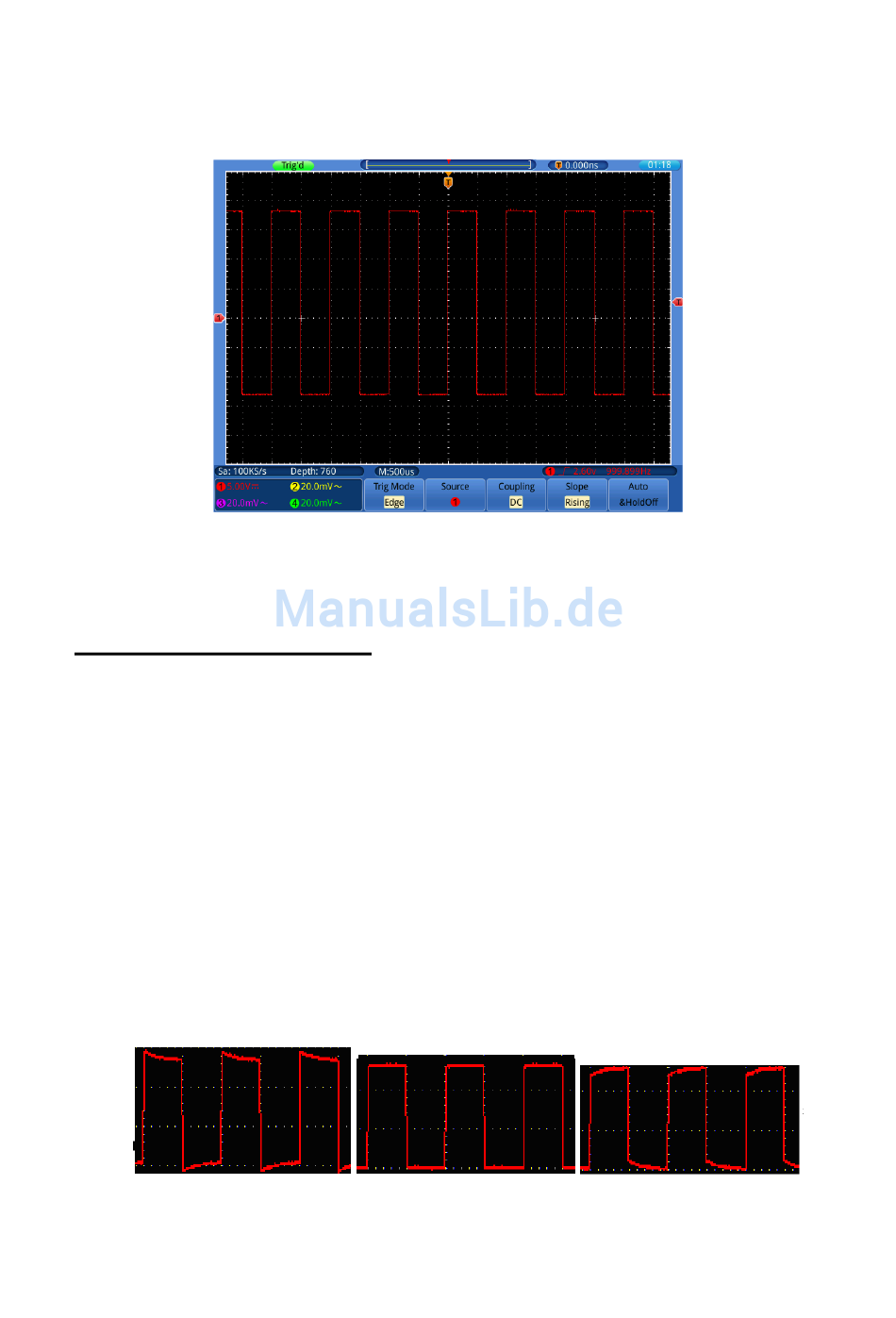

Bild 0-6 Angezeigte Wellenformen während der Tastkopfkompensation
Bild 0-5 Autoset
korrekte Kompensation
15
Unterkompensiert
